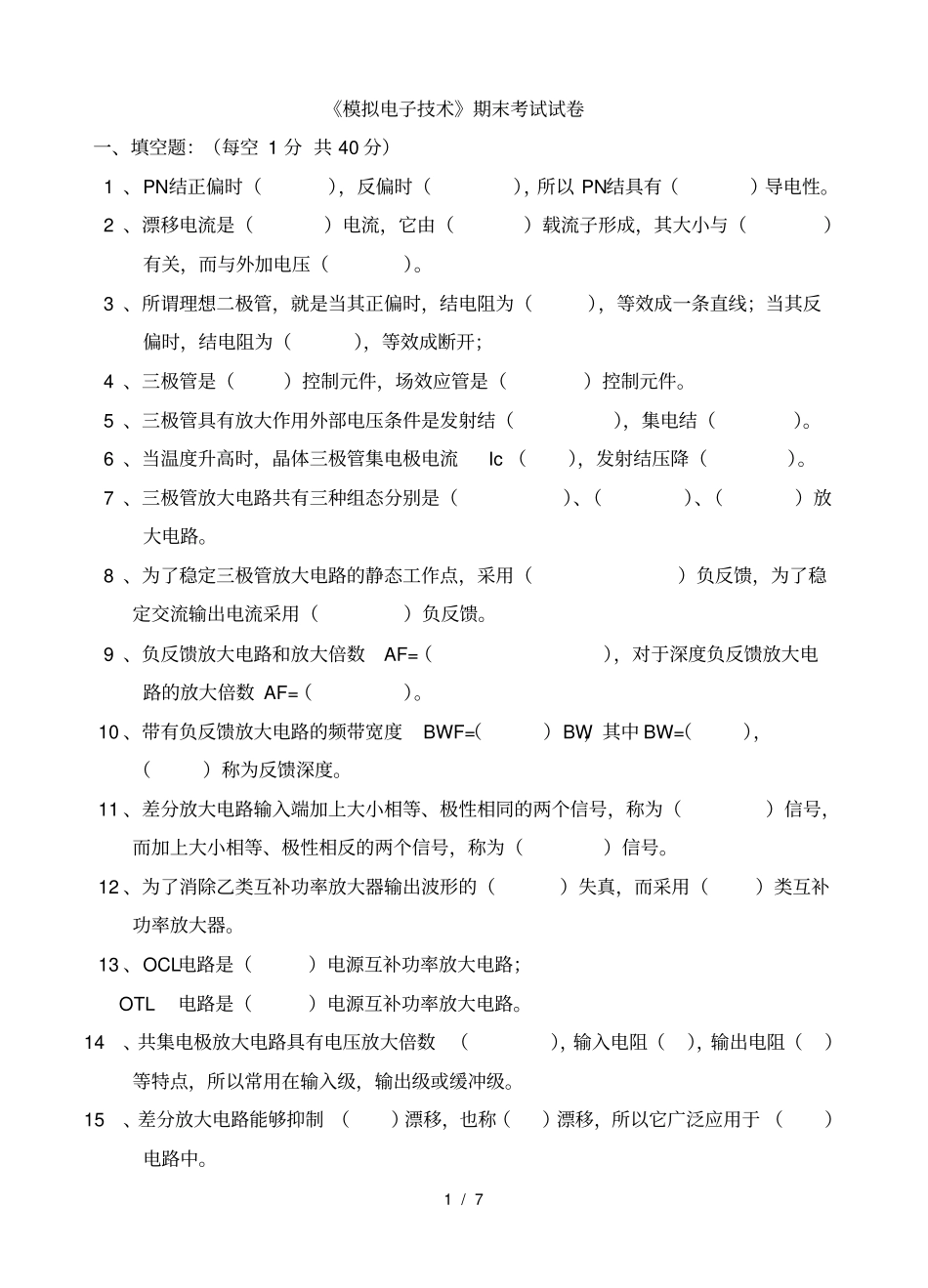

1 / 7 《模拟电子技术》期末考试试卷一、填空题：（每空 1 分 共 40 分） 1 、PN结正偏时（），反偏时（），所以 PN结具有（）导电性。 2 、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。 3 、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开； 4 、三极管是（）控制元件，场效应管是（）控制元件。 5 、三极管具有放大作用外部电压条件是发射结（），集电结（）。 6 、当温度升高时，晶体三极管集电极电流Ic （），发射结压降（）。 7 、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。 8 、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。 9 、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数 AF=（）。 10 、带有负反馈放大电路的频带宽度BWF=（）BW，其中 BW=（），（）称为反馈深度。 11 、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。 12 、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。 13 、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数 （），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制 （）漂移，也称（）漂移，所以它广泛应用于 （）电路中。2 / 7 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。二、选择题（每空2 分 共 30 分） 1 、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值 Uz才有导通电流，否则处于（）状态。 A、正偏 B 、反偏 C 、大于 D 、小于 E 、导通 F 、截止 2 、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。 A、（B、C、E） B 、（C、B、E） C 、（E、C、B） D 、（NPN） E、（PNP） 3 、对功率放大器的要求主要是（）、（）、（）。 A、U0高 B、P0 大 C 、功率大 D 、Ri 大 E 、波...
