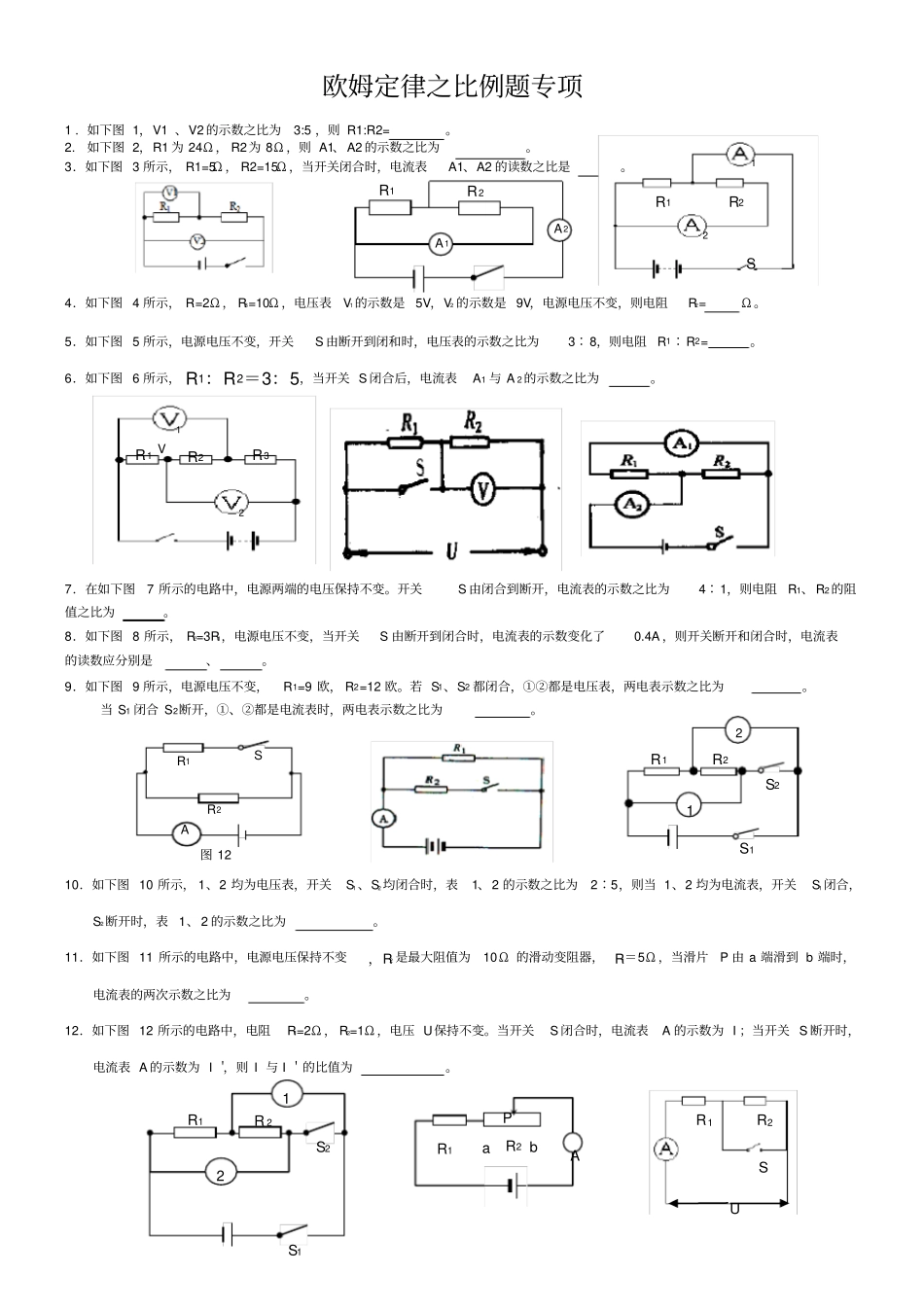

欧姆定律之比例题专项1 . 如下图 1，V1 、V2 的示数之比为3:5 ，则 R1:R2= 。2. 如下图 2，R1 为 24Ω ， R2为 8Ω ，则 A1、 A2 的示数之比为。3．如下图 3 所示， R1=5Ω ， R2=15Ω ，当开关闭合时，电流表A1、A2 的读数之比是。4．如下图 4 所示， R1=2Ω ， R3=10Ω ，电压表V1的示数是5V，V2 的示数是 9V，电源电压不变，则电阻R2= Ω 。5．如下图 5 所示，电源电压不变，开关S 由断开到闭和时，电压表的示数之比为3∶ 8，则电阻R1∶ R2= 。6．如下图 6 所示， R1：R2＝3：5，当开关 S 闭合后，电流表A1 与 A 2 的示数之比为。7．在如下图7 所示的电路中，电源两端的电压保持不变。开关S 由闭合到断开，电流表的示数之比为4∶ 1，则电阻R1、 R2 的阻值之比为。8．如下图 8 所示， R2=3R1，电源电压不变，当开关S 由断开到闭合时，电流表的示数变化了0.4A ，则开关断开和闭合时，电流表的读数应分别是、。9．如下图 9 所示，电源电压不变，R1=9 欧， R2=12 欧。若 S1、S2 都闭合，①②都是电压表，两电表示数之比为。当 S1 闭合 S2断开，①、②都是电流表时，两电表示数之比为。10．如下图 10 所示， 1、2 均为电压表，开关S1、S2均闭合时，表1、 2 的示数之比为2∶5，则当 1、2 均为电流表，开关S1闭合，S2断开时，表1、 2 的示数之比为。11．如下图 11 所示的电路中，电源电压保持不变，R2 是最大阻值为10Ω 的滑动变阻器， R1＝5Ω ，当滑片P 由 a 端滑到 b 端时，电流表的两次示数之比为。12．如下图 12 所示的电路中，电阻R1=2Ω ， R2=1Ω ，电压 U保持不变。当开关S 闭合时，电流表A 的示数为 I ；当开关 S 断开时，电流表 A 的示数为 I ＇，则 I 与 I ＇的比值为。V R1 1 R2 2 R3 1 2 R1 R 2 S1 S2 R1A R2a b P R1 R2 SUR1 S2 1 R2 A1A2R1 R2 2 1 R1 R2 S1 S2 图 12 R2 R1 SA 13．如下左图所示电路中，三个定值电阻，R 1︰R2=1︰2 R 2︰R3=2︰3 电流表1A 的示数为1I，电流表2A 的示数为2I，电流表3A 的示数为3I，则1I：2I：3I= 。14．在上右图（ a）所示电路中，电阻R2 的阻值为6Ω ，当闭合开关后，两个电压表 指针偏转均为图4（ b）所示，则电阻R1 的电阻值为________Ω 。15. 在一次实验中，小李按照右图6（甲）所示的电路图正确连接电路。闭合开关S 后...
