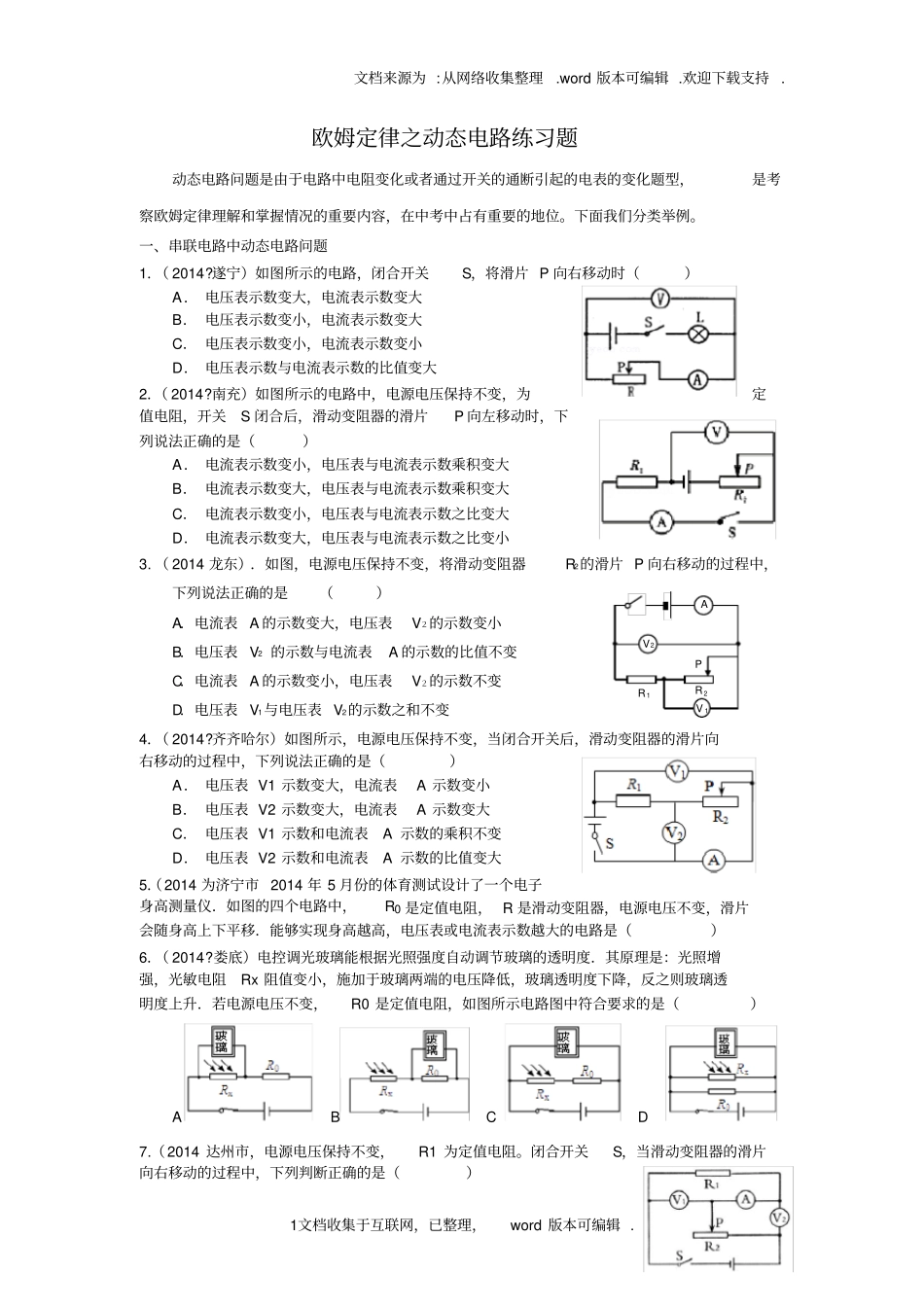

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1文档收集于互联网，已整理，word 版本可编辑 . 欧姆定律之动态电路练习题动态电路问题是由于电路中电阻变化或者通过开关的通断引起的电表的变化题型，是考察欧姆定律理解和掌握情况的重要内容，在中考中占有重要的地位。下面我们分类举例。一、串联电路中动态电路问题1．（ 2014?遂宁）如图所示的电路，闭合开关S，将滑片 P 向右移动时（）A． 电压表示数变大，电流表示数变大B． 电压表示数变小，电流表示数变大C． 电压表示数变小，电流表示数变小D． 电压表示数与电流表示数的比值变大2．（ 2014?南充）如图所示的电路中，电源电压保持不变，为定值电阻，开关S 闭合后，滑动变阻器的滑片P 向左移动时，下列说法正确的是（）A． 电流表示数变小，电压表与电流表示数乘积变大B． 电流表示数变大，电压表与电流表示数乘积变大C． 电流表示数变小，电压表与电流表示数之比变大D． 电流表示数变大，电压表与电流表示数之比变小3. （ 2014 龙东）．如图，电源电压保持不变，将滑动变阻器R2的滑片 P 向右移动的过程中，下列说法正确的是（）A．电流表 A 的示数变大，电压表V２的示数变小B．电压表 V2 的示数与电流表A 的示数的比值不变C．电流表 A 的示数变小，电压表V２的示数不变D．电压表 V1与电压表 V2的示数之和不变4．（ 2014?齐齐哈尔）如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（）A． 电压表 V1 示数变大，电流表A 示数变小B． 电压表 V2 示数变大，电流表A 示数变大C． 电压表 V1 示数和电流表A 示数的乘积不变D． 电压表 V2 示数和电流表A 示数的比值变大5．（2014 为济宁市 2014 年 5 月份的体育测试设计了一个电子身高测量仪．如图的四个电路中，R0 是定值电阻， R 是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）6．（ 2014?娄底）电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻Rx 阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0 是定值电阻，如图所示电路图中符合要求的是（）ABC D 7.（2014 达州市，电源电压保持不变，R1 为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判...
