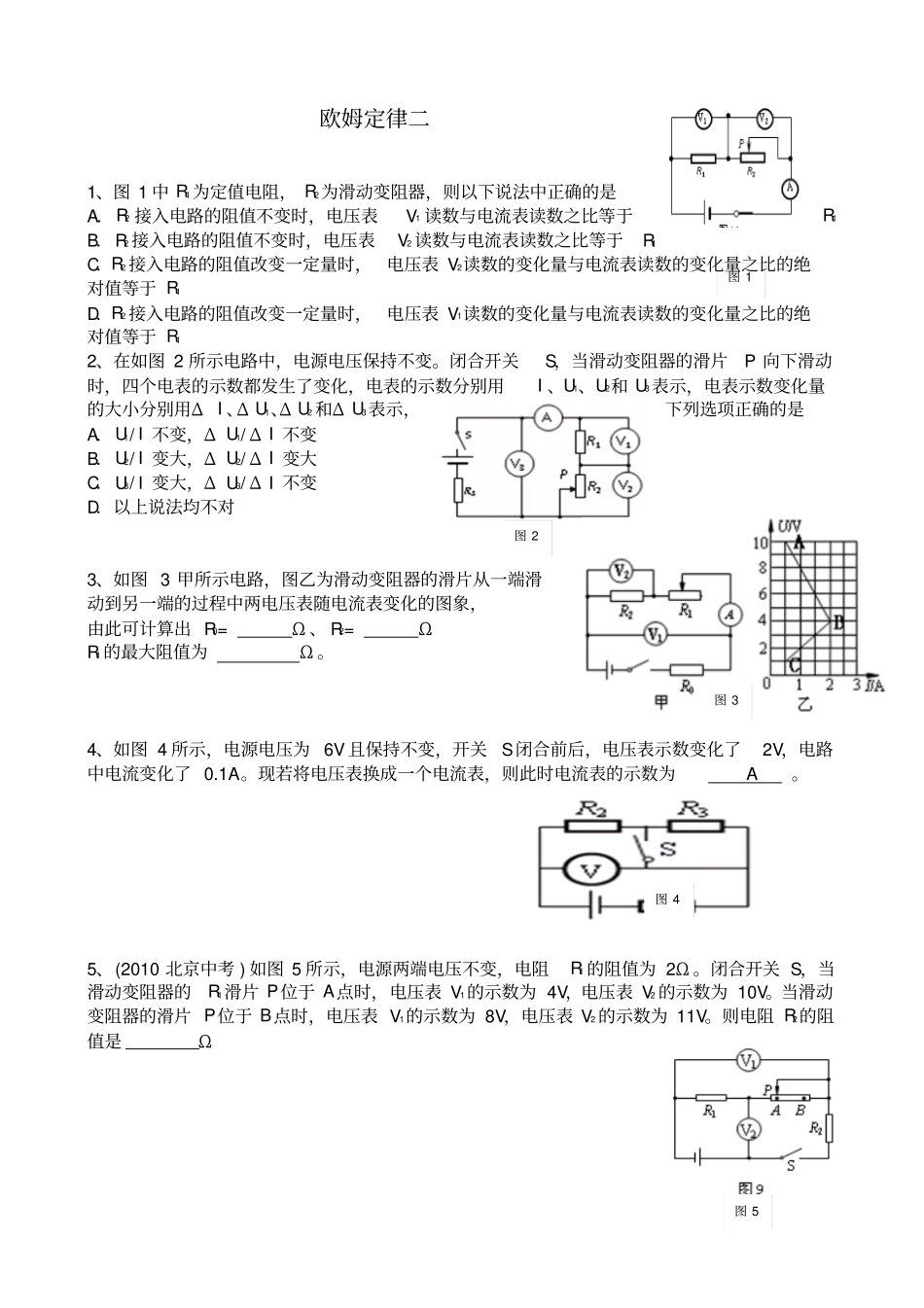

欧姆定律二1、图 1 中 R1为定值电阻， R2为滑动变阻器，则以下说法中正确的是A．R2 接入电路的阻值不变时，电压表V1 读数与电流表读数之比等于R1B．R2 接入电路的阻值不变时，电压表V2 读数与电流表读数之比等于R1C．R2 接入电路的阻值改变一定量时，电压表 V2读数的变化量与电流表读数的变化量之比的绝对值等于 R1D．R2 接入电路的阻值改变一定量时，电压表 V1读数的变化量与电流表读数的变化量之比的绝对值等于 R1 2、在如图 2 所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U1、U2和 U3表示，电表示数变化量的大小分别用ΔI 、Δ U1、Δ U2 和Δ U3表示，下列选项正确的是A．U1/ I 不变，Δ U1/ Δ I 不变B．U2/ I 变大，Δ U2/ Δ I 变大C．U3/ I 变大，Δ U3/ Δ I 不变D．以上说法均不对3、如图 3 甲所示电路，图乙为滑动变阻器的滑片从一端滑动到另一端的过程中两电压表随电流表变化的图象，由此可计算出 R0= Ω 、 R2= ΩR1 的最大阻值为Ω 。4、如图 4 所示，电源电压为 6V 且保持不变，开关S闭合前后，电压表示数变化了2V，电路中电流变化了 0.1A。现若将电压表换成一个电流表，则此时电流表的示数为 A。5、(2010 北京中考 ) 如图 5 所示，电源两端电压不变，电阻R1 的阻值为 2Ω 。闭合开关 S，当滑动变阻器的R1滑片 P位于 A点时，电压表 V1的示数为 4V，电压表 V2 的示数为 10V。当滑动变阻器的滑片 P位于 B点时，电压表 V1的示数为 8V，电压表 V2 的示数为 11V。则电阻 R2的阻值是Ω图 1 图 2 图 3 图 4 图 5 6、如图 6 所示电路，电源电压保持不变，当开关S 由断开变为闭合时A．电路中的总电阻变大，电压表V 的示数增大B．电流表 A2的示数不变，电压表V 的示数增大C．电流表 A1 的示数保持不变， 电流表 A2的示数不变D．电流表 A1 的示数保持不变， 电压表 V 的示数增大7、如图 7 所示，电源两端的电压保持不变，R0为定值电阻。将滑动变阻器的滑片P置于最右端，闭合开关S。移动滑动变阻器的滑片P 到某一位置，此时滑动变阻器接入电路中的电阻为 R1，电压表的示数为U0，电流表的示数为I 0。继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小为R1/3 ，此时电压表的示数增大到 2U0，电流表的示数变为I 1。则下列说...
