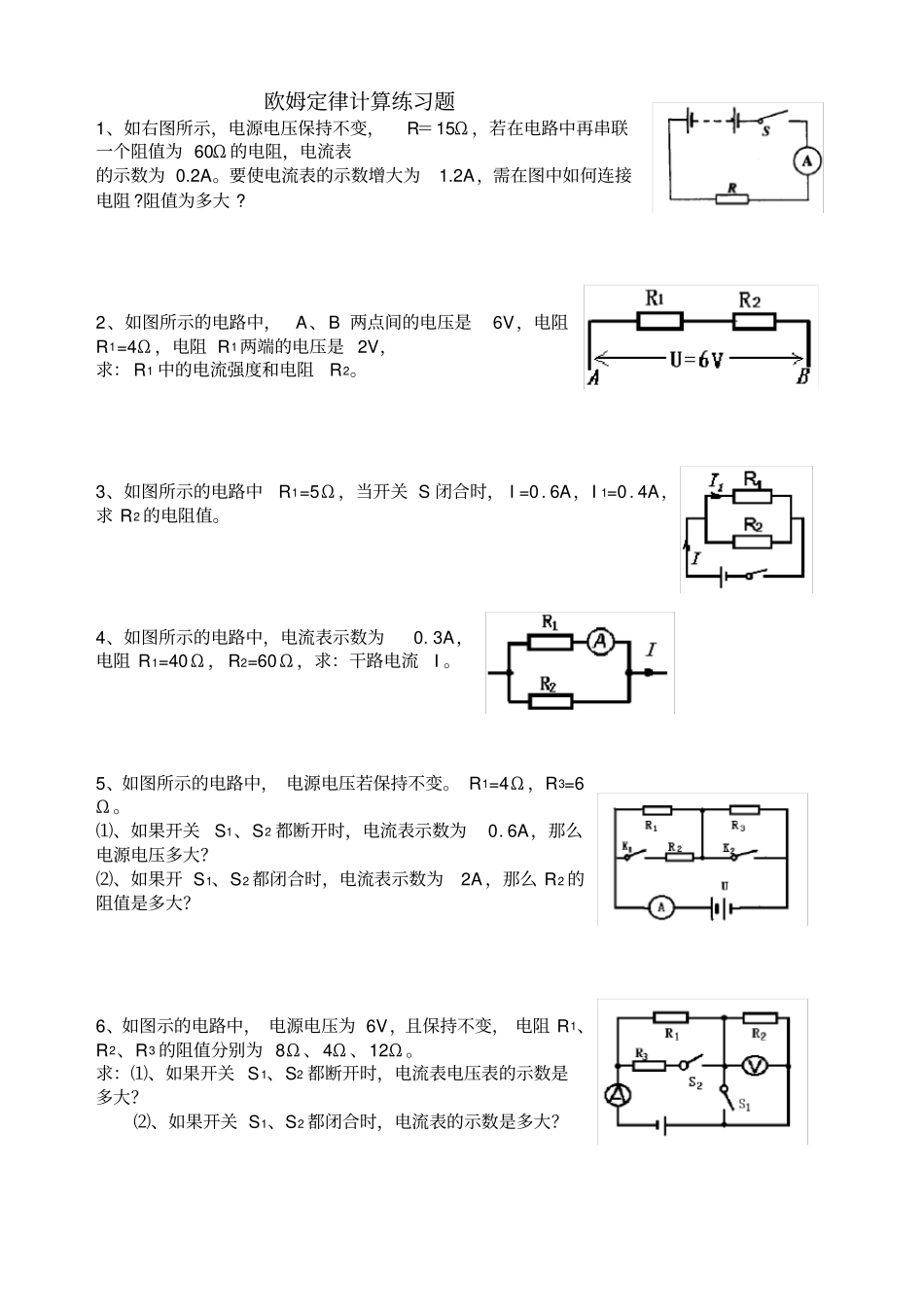

欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15Ω ，若在电路中再串联一个阻值为 60Ω 的电阻，电流表的示数为 0.2A。要使电流表的示数增大为1.2A，需在图中如何连接电阻 ?阻值为多大 ? 2、如图所示的电路中，A、B 两点间的电压是6V，电阻R1=4Ω ，电阻 R1两端的电压是 2V，求： R1 中的电流强度和电阻R2。3、如图所示的电路中R1=5Ω ，当开关 S 闭合时， I =0. 6A，I 1=0. 4A，求 R2 的电阻值。4、如图所示的电路中，电流表示数为0. 3A，电阻 R1=40Ω ， R2=60Ω ，求：干路电流I 。5、如图所示的电路中， 电源电压若保持不变。 R1=4Ω ，R3=6Ω 。⑴、如果开关S1、S2 都断开时，电流表示数为0. 6A，那么电源电压多大？⑵、如果开 S1、S2 都闭合时，电流表示数为2A ，那么 R2 的阻值是多大？6、如图示的电路中， 电源电压为 6V，且保持不变， 电阻 R1、R2、R3 的阻值分别为 8Ω 、4Ω 、12Ω 。求：⑴、如果开关 S 1、S2 都断开时，电流表电压表的示数是多大？⑵、如果开关 S1、S2 都闭合时，电流表的示数是多大？7、有一电阻为 20Ω 的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是 12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示， R1=10Ω ，滑动变阻器R2 的阻值变化范围是0~20 Ω 。当滑片 P 移至 R2 的最左端时， 电流表示数为 0. 6A。当滑片 P 移至 R2的最右端时，电流表和电压表的示数各是多少？9、右图所示， R1=10 Ω ，将滑动变阻器 R2 的滑片置于右端，这时电压表、电流表的示数分别为10V 、0. 2A。求：⑴、电阻 R1 两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。10、右图所示，电源的电压为6V 保持不变，电阻 R1=5Ω ，变阻器 R2的最大阻值是 10Ω 。求：电流表、电压表的示数的变化范围。11、如右图所示的电路中， R1=30 Ω ，闭合开关 S 后，滑动变阻器的滑片 P 移动到 a 端时，电流表的示数 I 1=0. 2A；当滑动变阻器 P 移动到 b端时，电流表的示数I 2=0. 1Ω 。求：滑动变阻器ab 间的阻值Rab 是多少？12、如右图示， R1=20Ω ，当开关 S 闭合时电流表示数为0. 3A，当开关S 断开时，电流表的示数变化了0. 1A，求电阻 R2 的阻值。13、有一只电铃，它正常工作时的电阻是10Ω ，正...
