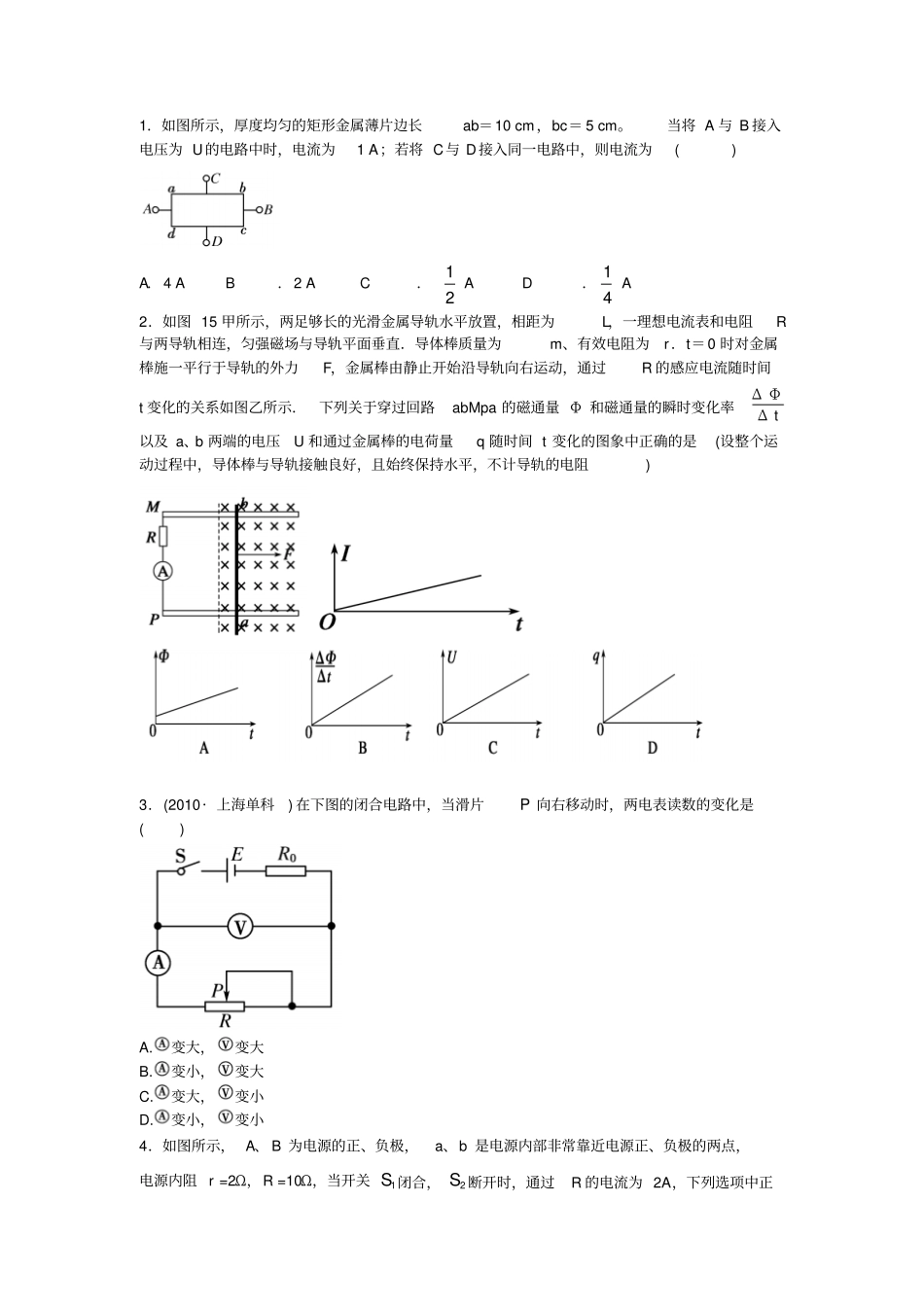

1．如图所示，厚度均匀的矩形金属薄片边长ab＝10 cm，bc＝ 5 cm。当将 A 与 B 接入电压为 U的电路中时，电流为1 A；若将 C与 D接入同一电路中，则电流为( )A．4 A B．2 A C．12 A D． 14 A2．如图 15 甲所示，两足够长的光滑金属导轨水平放置，相距为L，一理想电流表和电阻R与两导轨相连，匀强磁场与导轨平面垂直．导体棒质量为m、有效电阻为r．t＝0 时对金属棒施一平行于导轨的外力F，金属棒由静止开始沿导轨向右运动，通过R 的感应电流随时间t 变化的关系如图乙所示．下列关于穿过回路abMpa 的磁通量 Φ 和磁通量的瞬时变化率Δ ΦΔ t以及 a、b 两端的电压U 和通过金属棒的电荷量q 随时间 t 变化的图象中正确的是(设整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻) 3．(2010· 上海单科) 在下图的闭合电路中，当滑片P 向右移动时，两电表读数的变化是( )A.变大，变大B.变小，变大C.变大，变小D.变小，变小4．如图所示， A、 B 为电源的正、负极，a、b 是电源内部非常靠近电源正、负极的两点，电源内阻 r =2Ω，R =10Ω，当开关1S 闭合，2S 断开时，通过R 的电流为 2A，下列选项中正确的是（）A．电源电动势为24V B．当开关1S 和2S 都断开时，ABU=abUC．当开关1S 和2S 都闭合时，ABU=abUD．当开关1S 闭合，2S 断开时，ABU=abU5．如图所示， A、 B、C 是相同的三盏灯，在滑动变阻器的滑动触头由c 端向 b 端滑动的过程中（各灯都不被烧坏） ，各灯亮度的变化情况为（）A.C灯变亮， A、 B灯变暗B.A、B 灯变亮， C灯变暗C.A、C灯变亮， B 灯变暗D.A 灯变亮， B、C 灯变暗6．一个学习小组要用以下器材精确测量电阻Rx的阻值：多用电表；电压表V（量程 3V，内阻约2 K）；滑动变阻器（最大阻值为5，允许通过最大电流为2A）；电源（电动势3V，内阻不计） ；电键一个和导线若干。(1) 小组成员先用多用电表欧姆档粗测Rx。先将多用电表选择开关旋到“×10”档来测量，电表指针偏转角很大，则应采取的步骤是，调节之后电表指针指示在如图甲所示位置，则Rx 阻值为 .(2) 若要精确测量Rx的阻值，需将多用电表作电流表使用，则图乙中多用电表选择开关应旋到直流电流 ________档。(3) 若所选直流电流挡位的电表内阻约为10Ω ，要精确测量Rx的阻值，以 ○mA表示多用电表，在方框中画出测量电路原理图。(4) 若测量时， 电压表和多用电表指针指示位...
