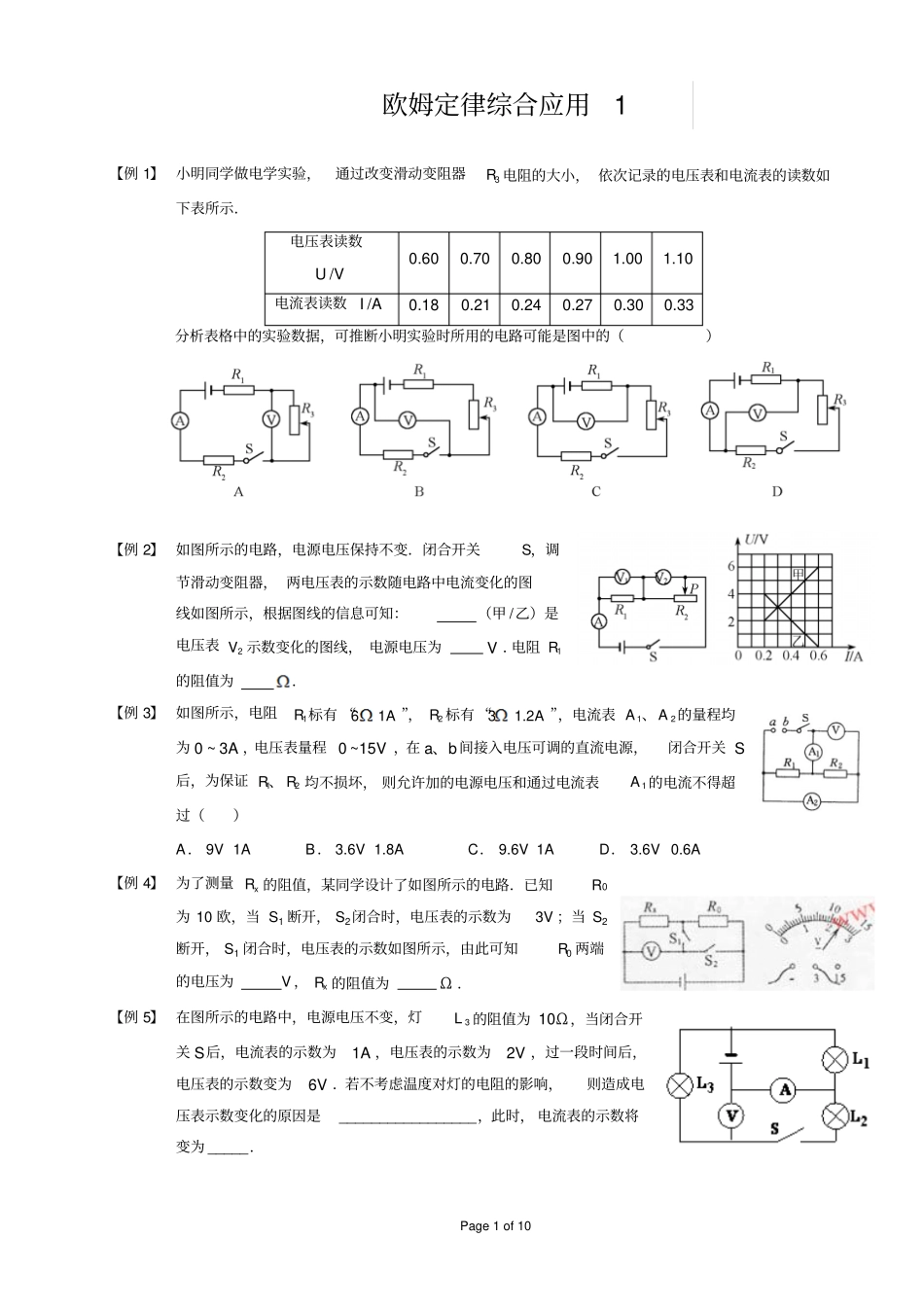

Page 1 of 10【例 1】 小明同学做电学实验，通过改变滑动变阻器3R 电阻的大小， 依次记录的电压表和电流表的读数如下表所示．电压表读数/VU0.600.700.800.901.001.10电流表读数/AI0.180.210.240.270.300.33分析表格中的实验数据，可推断小明实验时所用的电路可能是图中的（）【例 2】 如图所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器， 两电压表的示数随电路中电流变化的图线如图所示，根据图线的信息可知：（甲 /乙）是电压表2V 示数变化的图线， 电源电压为V ．电阻1R的阻值为．【例 3】 如图所示，电阻1R 标有 “61A ”，2R 标有 “31.2A ”，电流表12AA、的量程均为 0 ~ 3A ，电压表量程 0 ~15V ，在 ab、 间接入电压可调的直流电源，闭合开关 S后，为保证12RR、均不损坏， 则允许加的电源电压和通过电流表1A 的电流不得超过（）A． 9V 1AB． 3.6V 1.8AC． 9.6V 1AD． 3.6V 0.6A【例 4】 为了测量xR 的阻值，某同学设计了如图所示的电路．已知R0为 10 欧，当 S1 断开， S2闭合时，电压表的示数为3V ；当 S2断开， S1 闭合时，电压表的示数如图所示，由此可知R0 两端的电压为V ，xR 的阻值为Ω ．【例 5】 在图所示的电路中，电源电压不变，灯3L 的阻值为 10Ω，当闭合开关 S后，电流表的示数为1A ，电压表的示数为2V ，过一段时间后，电压表的示数变为6V ．若不考虑温度对灯的电阻的影响，则造成电压表示数变化的原因是_________________，此时， 电流表的示数将变为 _____．欧姆定律综合应用1 Page 2 of 10【例 6】 电子琴的部分电路如图所示．电源电压 15V 保持不变， 电阻19ΩR，24.5ΩR，31.5ΩR，滑动变阻器的阻值范围为010Ω ．试求：当电路中的电流强度最小时，安培表的读数为，伏特表的读数为．【例 7】 如图所示，是红星中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图．其电源电压3VU，电路保护电阻12R，均匀电阻丝的阻值为23R，金属丝（电阻忽略不计）的上端固定在O 点，下端系有一块塑料片A ，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成．（1）无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？（2）风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少？（3）为什么不在电路中串联电流表，把电流表改装成风力表？【例 8】 物理兴趣小组...
