欧姆定律的综合应用2电路分析VIP免费

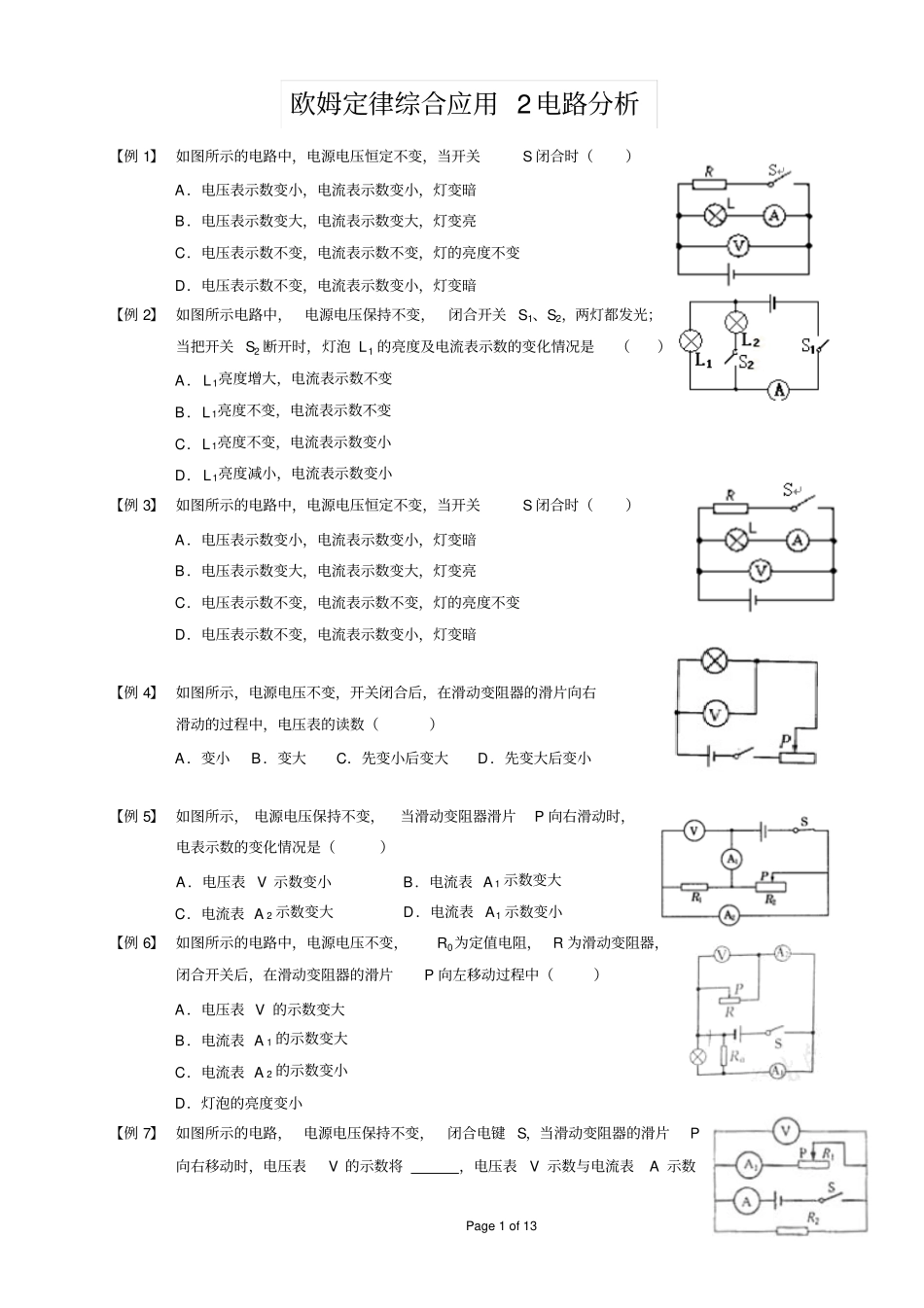

欧姆定律的综合应用2电路分析_第1页
1/13

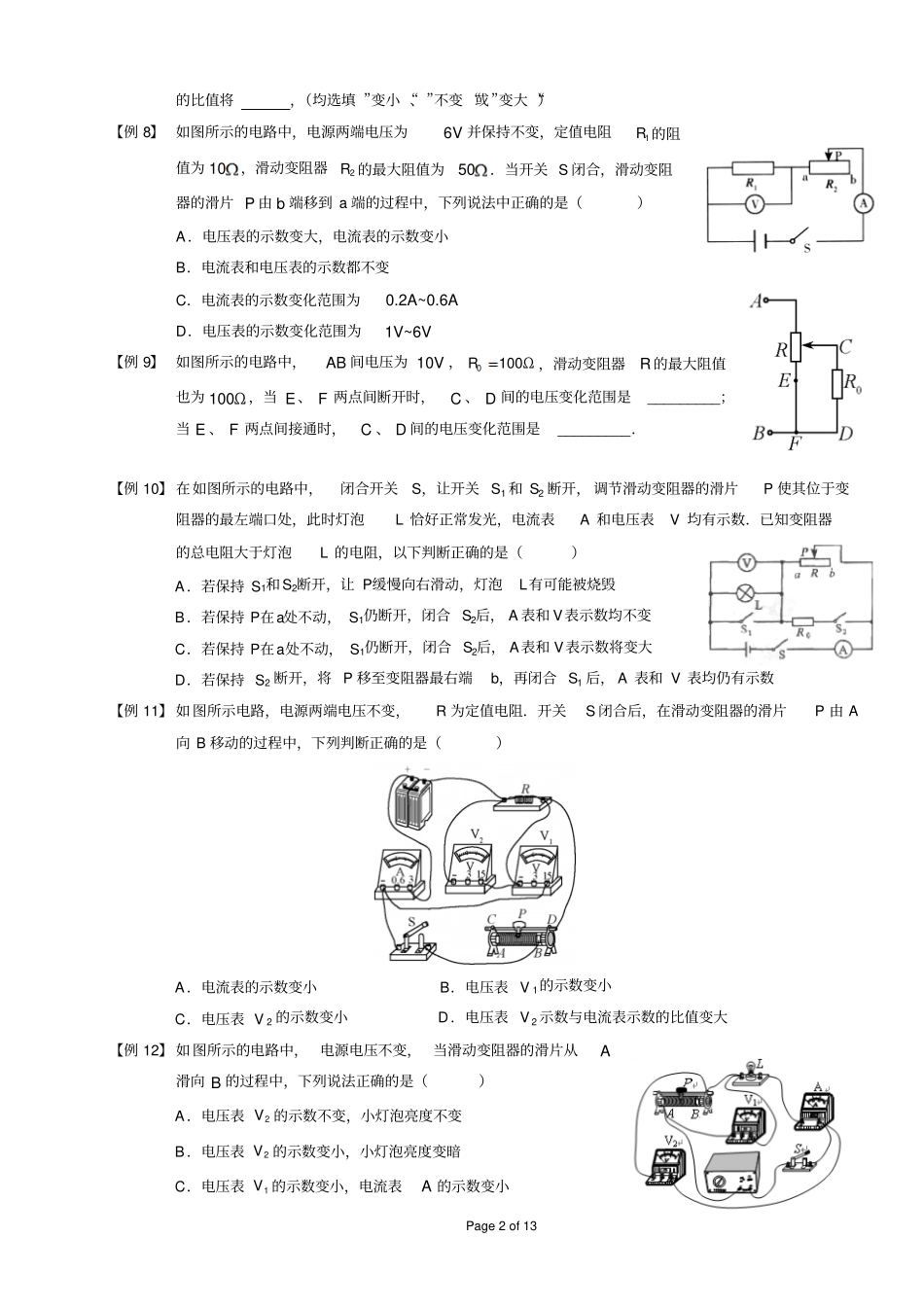

欧姆定律的综合应用2电路分析_第2页
2/13
欧姆定律的综合应用2电路分析_第3页
3/13
Page 1 of 13【例 1】 如图所示的电路中,电源电压恒定不变,当开关S 闭合时()A.电压表示数变小,电流表示数变小,灯变暗B.电压表示数变大,电流表示数变大,灯变亮C.电压表示数不变,电流表示数不变,灯的亮度不变D.电压表示数不变,电流表示数变小,灯变暗【例 2】 如图所示电路中,电源电压保持不变,闭合开关 S1、S2,两灯都发光;当把开关 S2 断开时,灯泡 L 1 的亮度及电流表示数的变化情况是()A.L 1亮度增大,电流表示数不变B.L 1亮度不变,电流表示数不变C.L 1亮度不变,电流表示数变小D.L 1亮度减小,电流表示数变小【例 3】 如图所示的电路中,电源电压恒定不变,当开关S 闭合时()A.电压表示数变小,电流表示数变小,灯变暗B.电压表示数变大,电流表示数变大,灯变亮C.电压表示数不变,电流表示数不变,灯的亮度不变D.电压表示数不变,电流表示数变小,灯变暗【例 4】 如图所示,电源电压不变,开关闭合后,在滑动变阻器的滑片向右滑动的过程中,电压表的读数()A.变小B.变大C.先变小后变大D.先变大后变小【例 5】 如图所示, 电源电压保持不变,当滑动变阻器滑片P 向右滑动时,电表示数的变化情况是()A.电压表 V 示数变小B.电流表 A 1 示数变大C.电流表 A 2 示数变大D.电流表 A1 示数变小【例 6】 如图所示的电路中,电源电压不变,R0为定值电阻, R 为滑动变阻器,闭合开关后,在滑动变阻器的滑片P 向左移动过程中()A.电压表 V 的示数变大B.电流表 A 1 的示数变大C.电流表 A 2 的示数变小D.灯泡的亮度变小【例 7】 如图所示的电路, 电源电压保持不变,闭合电键 S,当滑动变阻器的滑片P向右移动时,电压表V 的示数将,电压表V 示数与电流表A 示数欧姆定律综合应用 2电路分析Page 2 of 13的比值将,(均选填 ”变小 “、”不变 “或”变大 “)【例 8】 如图所示的电路中,电源两端电压为6V 并保持不变,定值电阻1R 的阻值为 10,滑动变阻器2R 的最大阻值为50.当开关 S 闭合,滑动变阻器的滑片 P 由 b 端移到 a 端的过程中,下列说法中正确的是()A.电压表的示数变大,电流表的示数变小B.电流表和电压表的示数都不变C.电流表的示数变化范围为0.2A~0.6AD.电压表的示数变化范围为1V~6V【例 9】 如图所示的电路中,AB 间电压为 10V ,0100ΩR,滑动变阻器R 的最大阻值也为 100Ω,当 E 、 F 两点间...
