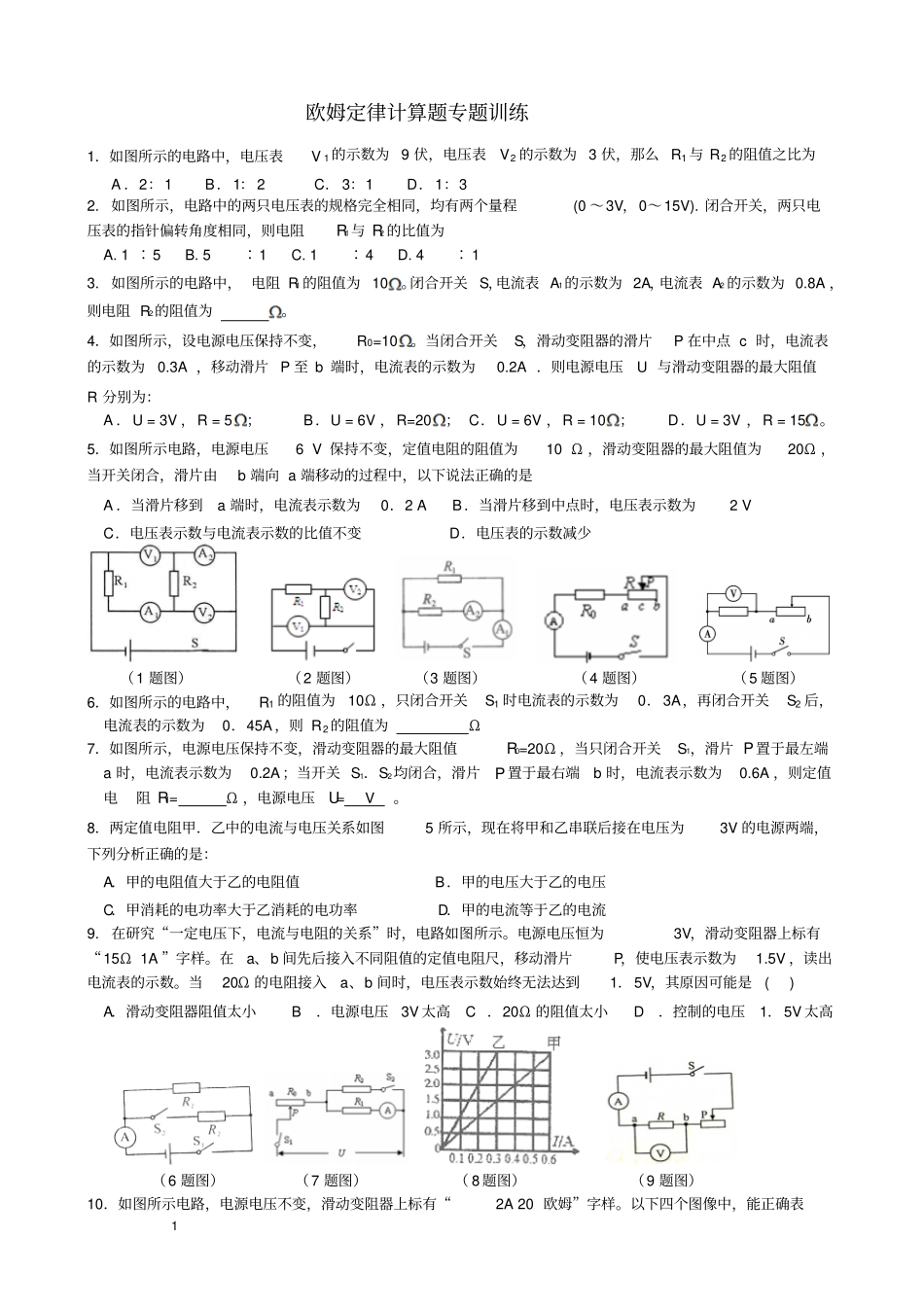

1 欧姆定律计算题专题训练1．如图所示的电路中，电压表V 1 的示数为 9 伏，电压表V2 的示数为 3 伏，那么 R1 与 R2 的阻值之比为A ．2：1 B．1： 2 C． 3：1 D．1：3 2. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0 ～3V，0～15V). 闭合开关，两只电压表的指针偏转角度相同，则电阻R1与 R2 的比值为A. 1 ∶5 B. 5∶1 C. 1∶4 D. 4∶ 1 3. 如图所示的电路中， 电阻 R1 的阻值为 10。闭合开关 S，电流表 A1的示数为 2A，电流表 A2 的示数为 0.8A ，则电阻 R2的阻值为。4．如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P 在中点 c 时，电流表的示数为0.3A ，移动滑片 P 至 b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为：A ．U = 3V ，R = 5；B．U = 6V ，R=20； C．U = 6V ，R = 10；D．U = 3V ，R = 15。5．如图所示电路，电源电压6 V 保持不变，定值电阻的阻值为10 Ω ，滑动变阻器的最大阻值为20Ω ，当开关闭合，滑片由b 端向 a 端移动的过程中，以下说法正确的是A ．当滑片移到a 端时，电流表示数为0．2 AB．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1 题图）（2 题图）（3 题图）（4 题图）（5 题图）6．如图所示的电路中，R1 的阻值为10Ω ，只闭合开关S1 时电流表的示数为0．3A，再闭合开关S2 后，电流表的示数为0．45A ，则 R2 的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω ，当只闭合开关S1，滑片 P 置于最左端a 时，电流表示数为0.2A；当开关 S1．S2均闭合，滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻 R1= Ω ，电源电压U= V。8．两定值电阻甲．乙中的电流与电压关系如图5 所示，现在将甲和乙串联后接在电压为3V 的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A ”字样。在a、b 间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V ，读出电流表的示数。当20Ω 的电阻接入a、b 间时，电压表示数始终无法达到1．5V，其原...
