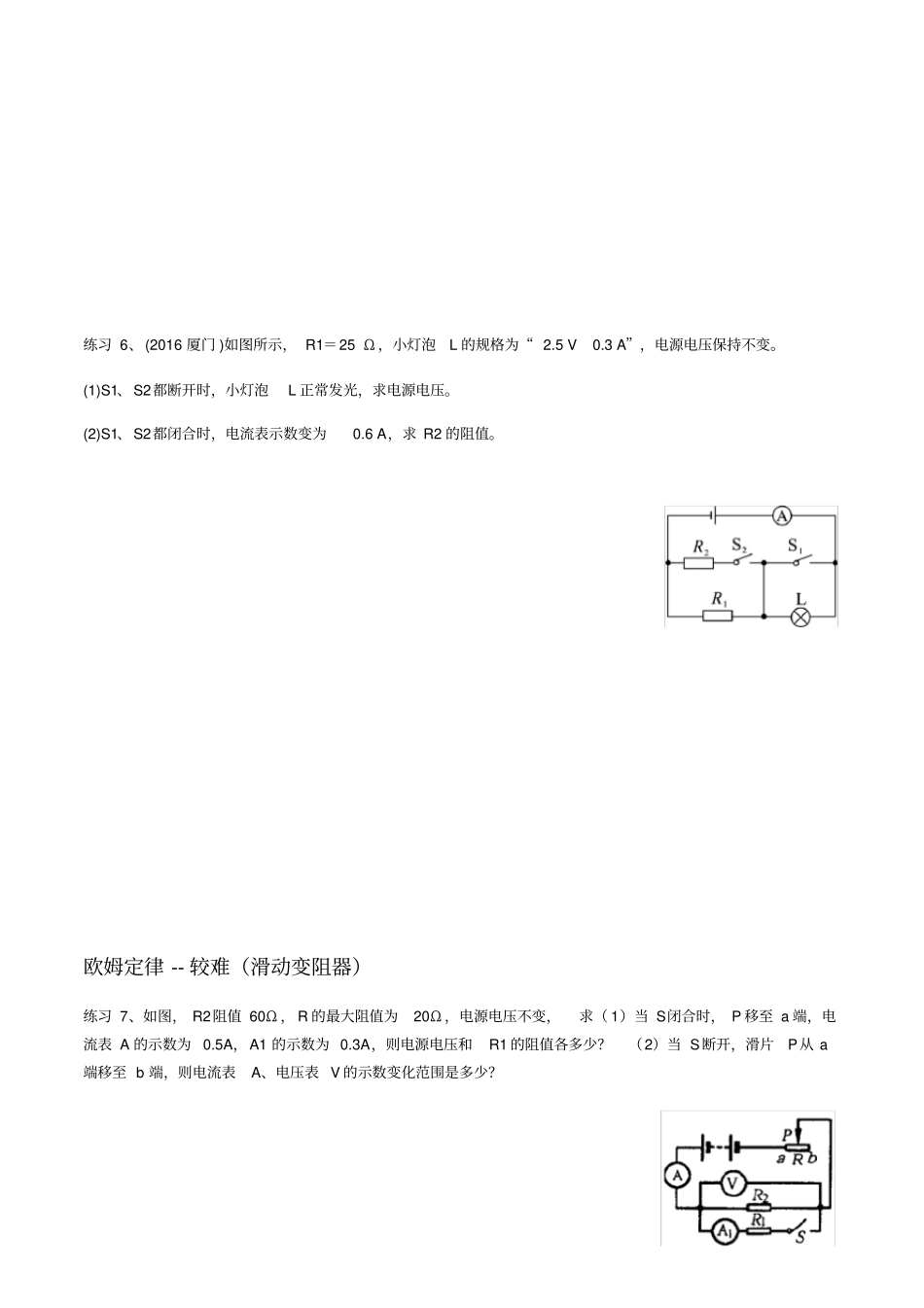

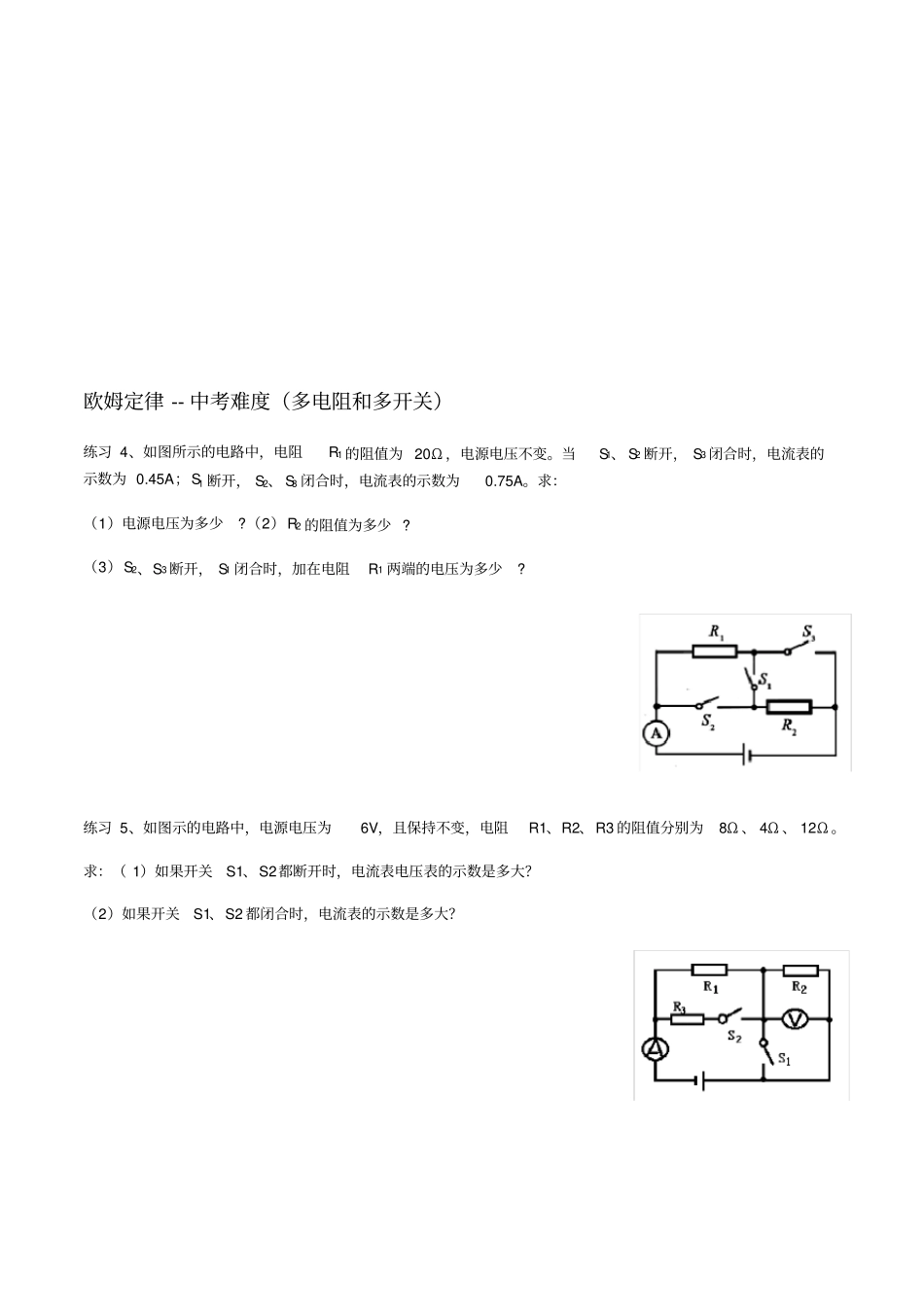

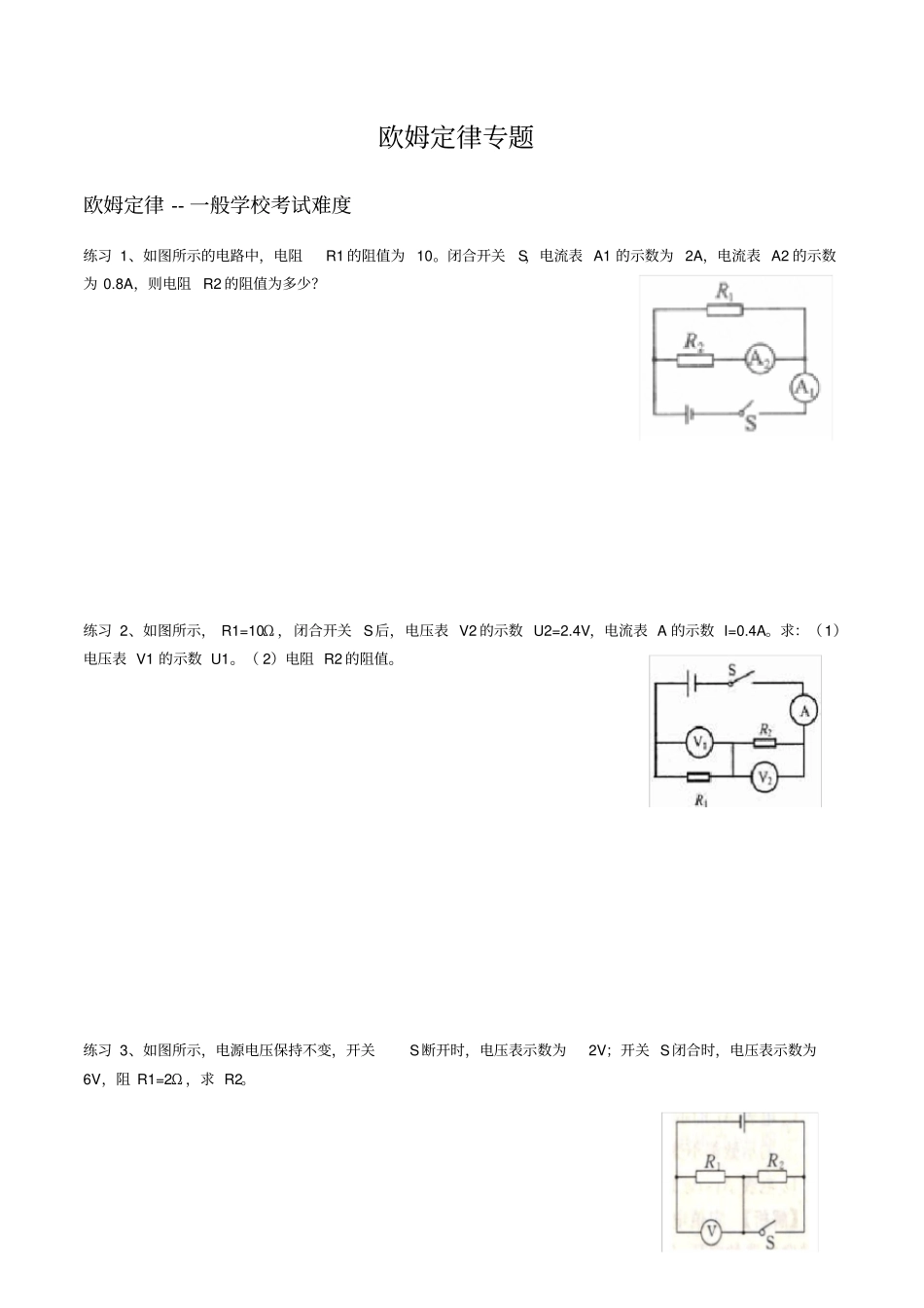

欧姆定律专题欧姆定律 -- 一般学校考试难度练习 1、如图所示的电路中，电阻R1 的阻值为 10。闭合开关S，电流表 A1 的示数为 2A，电流表 A2 的示数为 0.8A，则电阻 R2 的阻值为多少？练习 2、如图所示， R1=10Ω ，闭合开关 S后，电压表 V2 的示数 U2=2.4V，电流表 A 的示数 I=0.4A。求：（1）电压表 V1 的示数 U1。（ 2）电阻 R2 的阻值。练习 3、如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关 S闭合时，电压表示数为6V，阻 R1=2Ω ，求 R2。欧姆定律 -- 中考难度（多电阻和多开关）练习 4、如图所示的电路中，电阻R1 的阻值为 20Ω ，电源电压不变。当S1、 S2 断开， S3 闭合时，电流表的示数为 0.45A；S1 断开， S2、 S3 闭合时，电流表的示数为0.75A。求：（1）电源电压为多少?（2）R2 的阻值为多少 ? （3）S2、S3 断开， S1 闭合时，加在电阻R1 两端的电压为多少? 练习 5、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3 的阻值分别为8Ω 、 4Ω 、 12Ω 。求：（ 1）如果开关S1、S2都断开时，电流表电压表的示数是多大？（2）如果开关S1、S2 都闭合时，电流表的示数是多大？练习 6、(2016 厦门 )如图所示， R1＝25 Ω ，小灯泡L 的规格为“ 2.5 V0.3 A”，电源电压保持不变。(1)S1、S2都断开时，小灯泡L 正常发光，求电源电压。(2)S1、S2都闭合时，电流表示数变为0.6 A，求 R2 的阻值。欧姆定律 -- 较难（滑动变阻器）练习 7、如图， R2阻值 60Ω ， R 的最大阻值为20Ω ，电源电压不变，求（ 1）当 S闭合时， P 移至 a 端，电流表 A 的示数为 0.5A，A1 的示数为 0.3A，则电源电压和R1 的阻值各多少？（2）当 S断开，滑片P从 a端移至 b 端，则电流表A、电压表 V 的示数变化范围是多少？练习 8、如图所示电路，滑动变阻器的滑片P 在移动过程中，电压表的示数变化范围是0-4V，电流表示数变化范围是0.5-1A。求电阻 R1 的阻值；滑动变阻器R2 的最大值和电源电压U？欧姆定律 -- 串联分压，并联分流练习 9、如图所示电路中，电源电压为6V保持不变，电阻R1 的阻值为 5Ω ，闭合开关S后，电阻 R1两端的电压为 4V．求电阻R2的阻值练习 10、如图所示的电路中，电源电压保持不变，电阻R1 的阻值为 20Ω ．闭合开关S，电流表 A1 的示数为0.3A，电流表 A2 的示数为 0.2A．电阻 R2 的...
