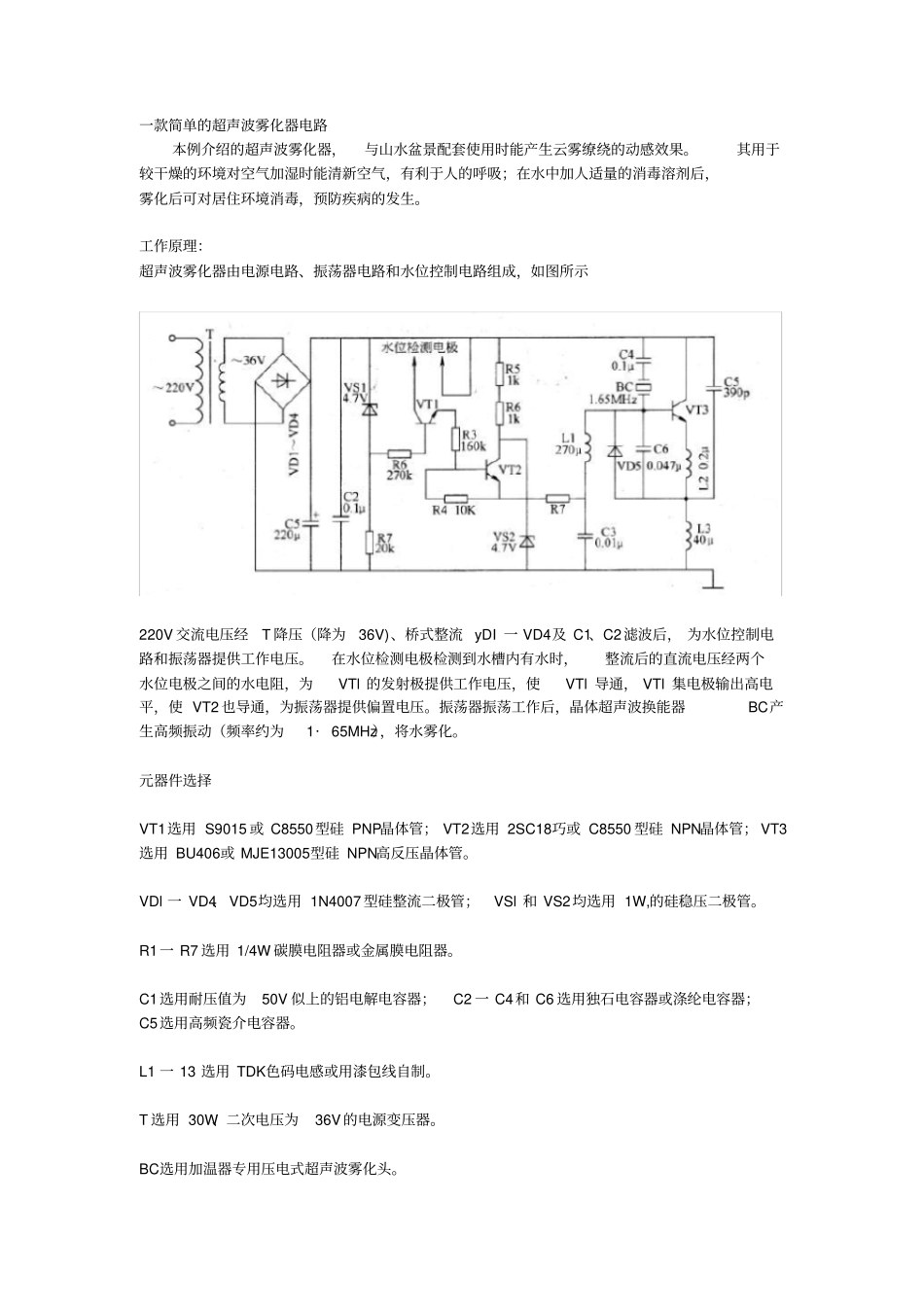

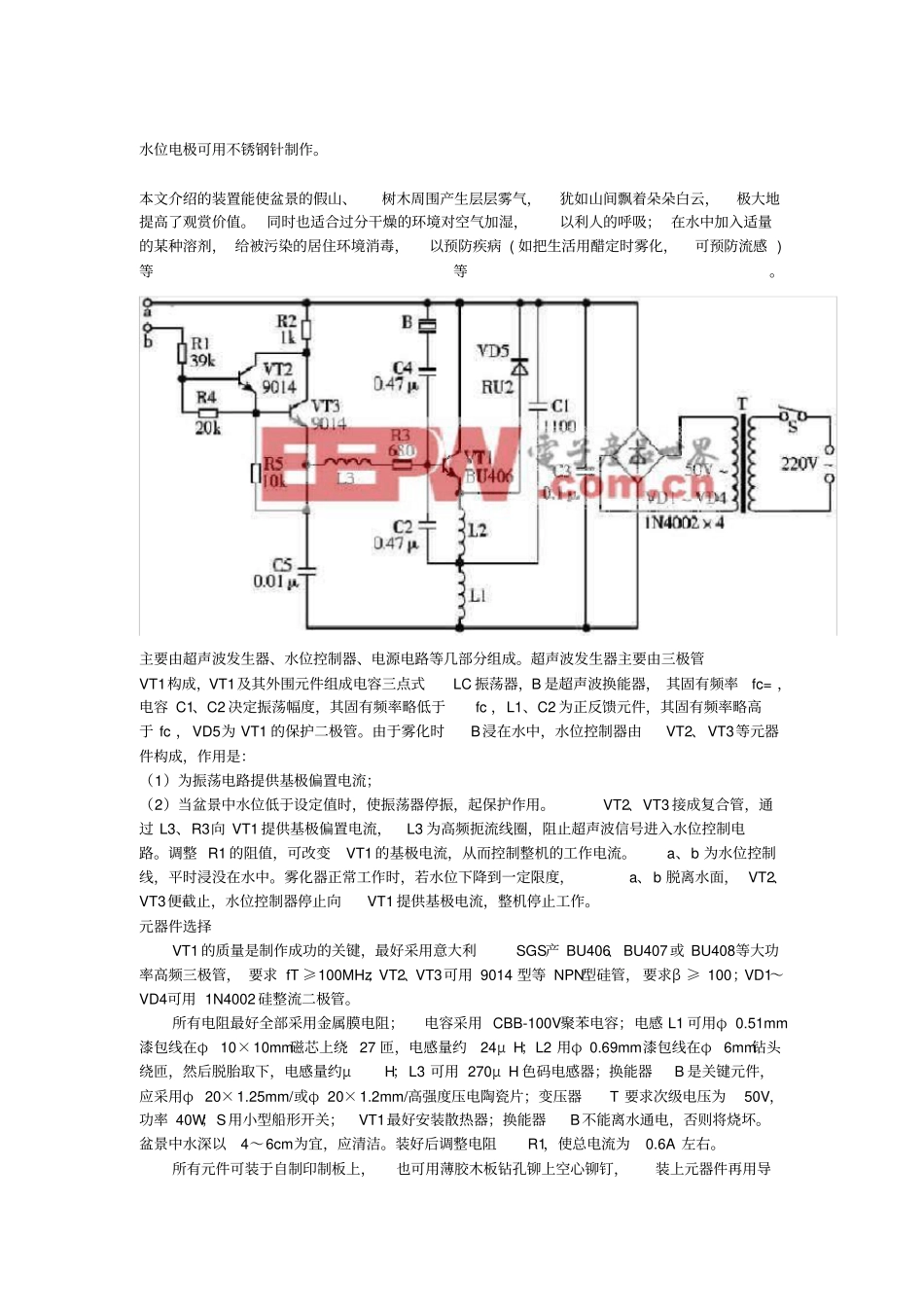

一款简单的超声波雾化器电路本例介绍的超声波雾化器，与山水盆景配套使用时能产生云雾缭绕的动感效果。其用于较干燥的环境对空气加湿时能清新空气，有利于人的呼吸；在水中加人适量的消毒溶剂后，雾化后可对居住环境消毒，预防疾病的发生。工作原理：超声波雾化器由电源电路、振荡器电路和水位控制电路组成，如图所示220V 交流电压经T 降压（降为36V)、桥式整流 yDI 一 VD4及 C1、C2滤波后， 为水位控制电路和振荡器提供工作电压。在水位检测电极检测到水槽内有水时，整流后的直流电压经两个水位电极之间的水电阻，为VTl 的发射极提供工作电压，使VTl 导通， VTl 集电极输出高电平，使 VT2 也导通，为振荡器提供偏置电压。振荡器振荡工作后，晶体超声波换能器BC产生高频振动（频率约为1·65MHz），将水雾化。元器件选择VT1选用 S9015 或 C8550型硅 PNP晶体管； VT2选用 2SC18巧或 C8550 型硅 NPN晶体管； VT3选用 BU406或 MJE13005型硅 NPN高反压晶体管。VDl 一 VD4、 VD5均选用 1N4007 型硅整流二极管；VSl 和 VS2均选用 1W,的硅稳压二极管。R1一 R7 选用 1/4W 碳膜电阻器或金属膜电阻器。C1选用耐压值为50V 似上的铝电解电容器；C2 一 C4和 C6 选用独石电容器或涤纶电容器；C5选用高频瓷介电容器。L1 一 13 选用 TDK色码电感或用漆包线自制。T 选用 30W、二次电压为36V 的电源变压器。BC选用加温器专用压电式超声波雾化头。水位电极可用不锈钢针制作。本文介绍的装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。 同时也适合过分干燥的环境对空气加湿，以利人的呼吸； 在水中加入适量的某种溶剂， 给被污染的居住环境消毒，以预防疾病 ( 如把生活用醋定时雾化，可预防流感 )等等。主要由超声波发生器、水位控制器、电源电路等几部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC 振荡器，B 是超声波换能器， 其固有频率fc= ，电容 C1、C2 决定振荡幅度，其固有频率略低于fc ，L1、C2 为正反馈元件，其固有频率略高于 fc ，VD5为 VT1 的保护二极管。由于雾化时B浸在水中，水位控制器由VT2、VT3等元器件构成，作用是：（1）为振荡电路提供基极偏置电流；（2）当盆景中水位低于设定值时，使振荡器停振，起保护作用。VT2、VT3 接成复合管，通过 L3、R3向 VT1 提供基极偏置电流，L3 为高频扼流线圈，阻...
