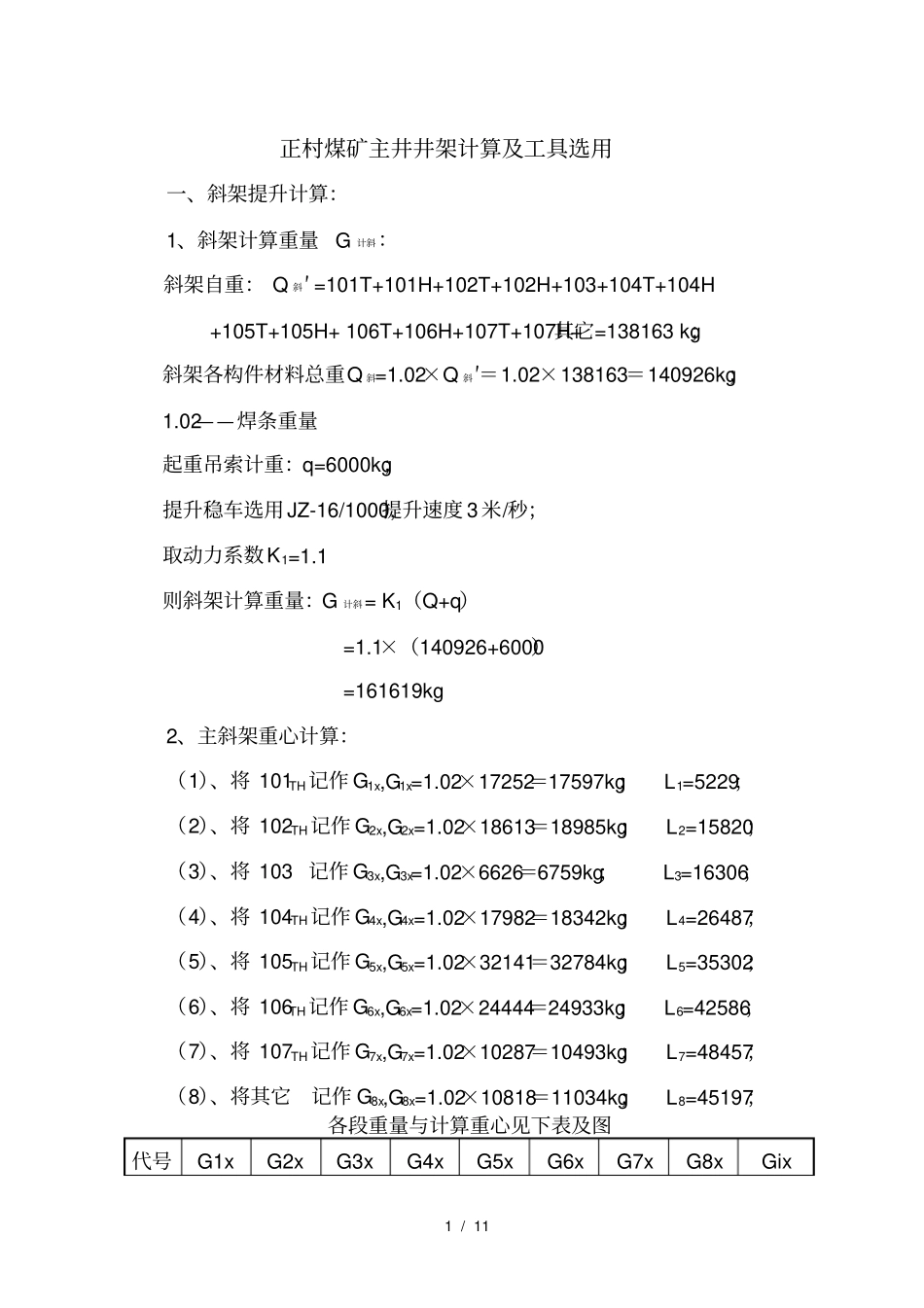

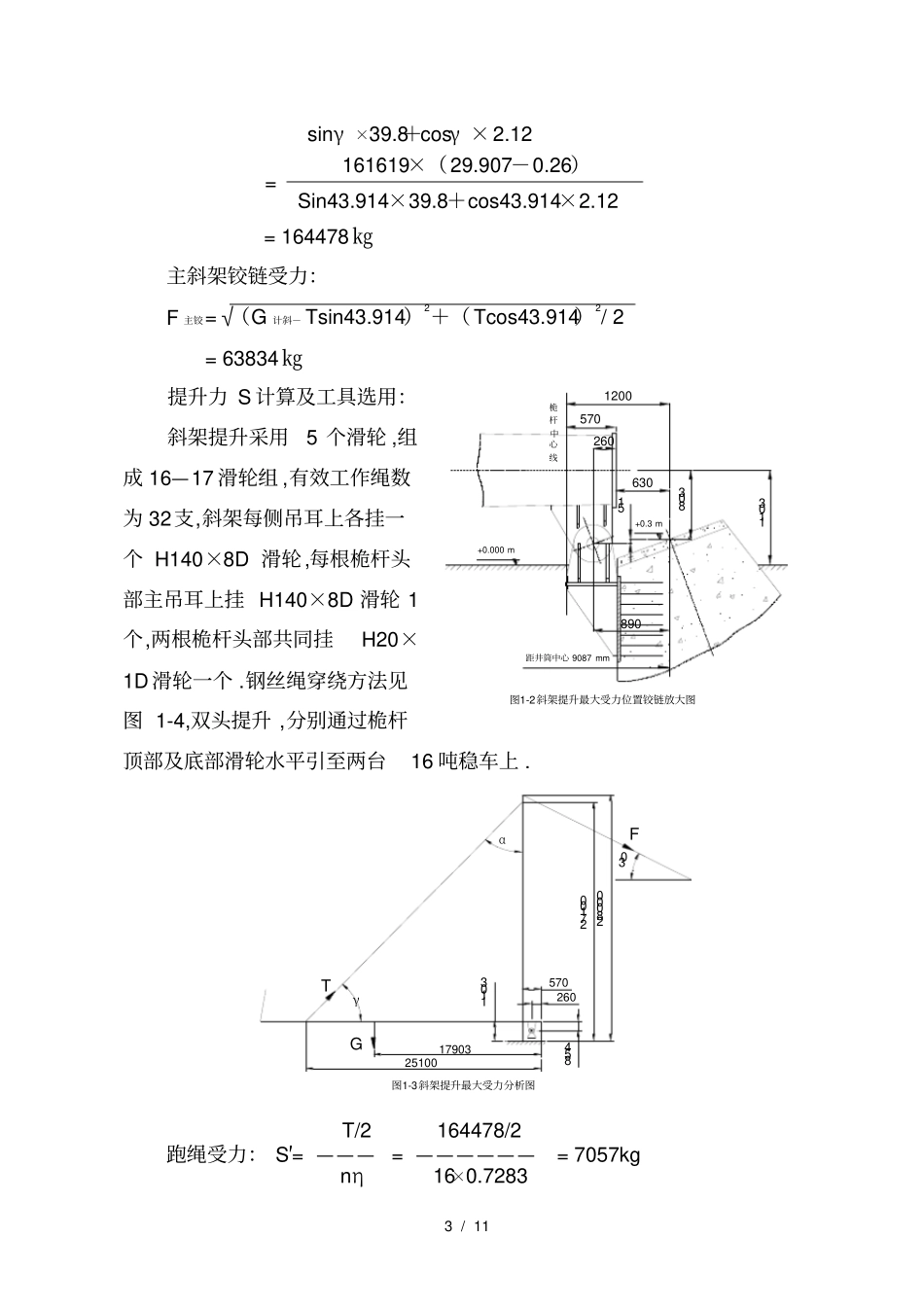

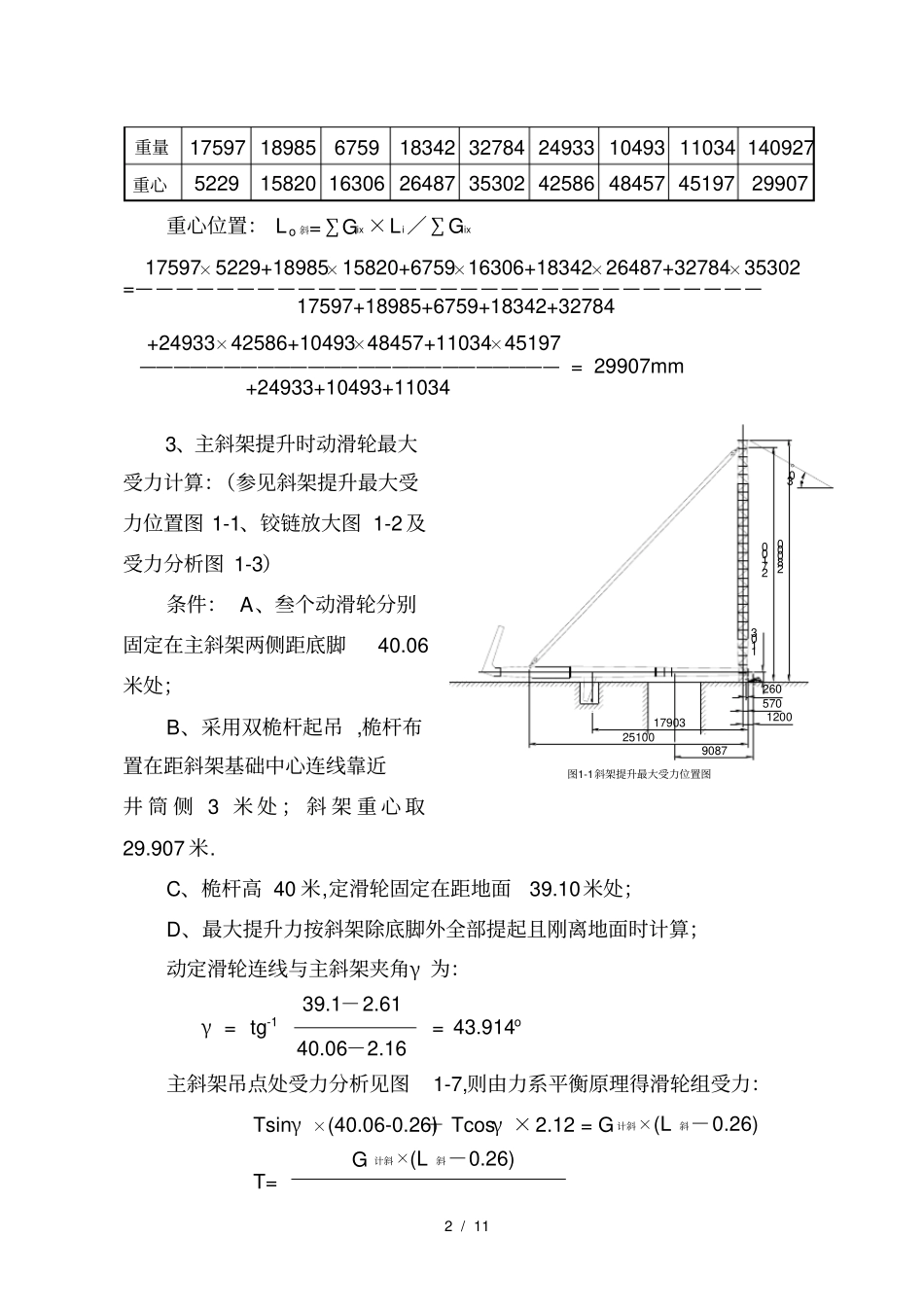

1 / 11 正村煤矿主井井架计算及工具选用一、斜架提升计算：1、斜架计算重量G 计斜：斜架自重： Q 斜′ =101T+101H+102T+102H+103+104T+104H +105T+105H+ 106T+106H+107T+107H+其它=138163 kg；斜架各构件材料总重Q 斜=1.02×Q 斜′＝1.02×138163＝140926kg；1.02——焊条重量起重吊索计重：q=6000kg；提升稳车选用JZ-16/1000,提升速度 3 米/秒；取动力系数K1=1.1 则斜架计算重量：G 计斜= K1（Q+q）=1.1×（140926+6000）=161619kg 2、主斜架重心计算：（1）、将 101TH记作 G1x,G1x=1.02×17252＝17597kg；L1=5229；（2）、将 102TH记作 G2x,G2x=1.02×18613＝18985kg；L2=15820；（3）、将 103 记作 G3x,G3x=1.02×6626＝6759kg；L3=16306；（4）、将 104TH记作 G4x,G4x=1.02×17982＝18342kg；L4=26487；（5）、将 105TH记作 G5x,G5x=1.02×32141＝32784kg；L5=35302；（6）、将 106TH记作 G6x,G6x=1.02×24444＝24933kg；L6=42586；（7）、将 107TH记作 G7x,G7x=1.02×10287＝10493kg；L7=48457；（8）、将其它记作 G8x,G8x=1.02×10818＝11034kg；L8=45197；各段重量与计算重心见下表及图代号G1x G2x G3x G4x G5x G6x G7x G8x Gix 2 / 11 重量17597 18985 6759 18342 32784 24933 10493 11034 140927 重心5229 15820 16306 26487 35302 42586 48457 45197 29907 重心位置： L o 斜=∑Gix ×Li∕∑Gix 17597×5229+18985×15820+6759×16306+18342×26487+32784×35302 =———————————————————————————————17597+18985+6759+18342+32784 +24933×42586+10493×48457+11034×45197 ————————————————————————— = 29907mm +24933+10493+11034 3、主斜架提升时动滑轮最大受力计算：（参见斜架提升最大受力位置图 1-1、铰链放大图 1-2 及受力分析图 1-3）条件： A、叁个动滑轮分别固定在主斜架两侧距底脚40.06米处；B、采用双桅杆起吊 ,桅杆布置在距斜架基础中心连线靠近井 筒 侧 3 米 处 ； 斜 架 重 心 取29.907 米. C、桅杆高 40 米,定滑轮固定在距地面39.10米处；D、最大提升力按斜架除底脚外全部提起且刚离地面时计算；动定滑轮连线与主斜架夹角γ 为：39.1－2.61 γ = tg-1= 43.914o 40.06－2.16 主斜架吊点处受力分析见图1-7,则由力系平衡原理得滑轮组受力：Tsinγ ×(40...
