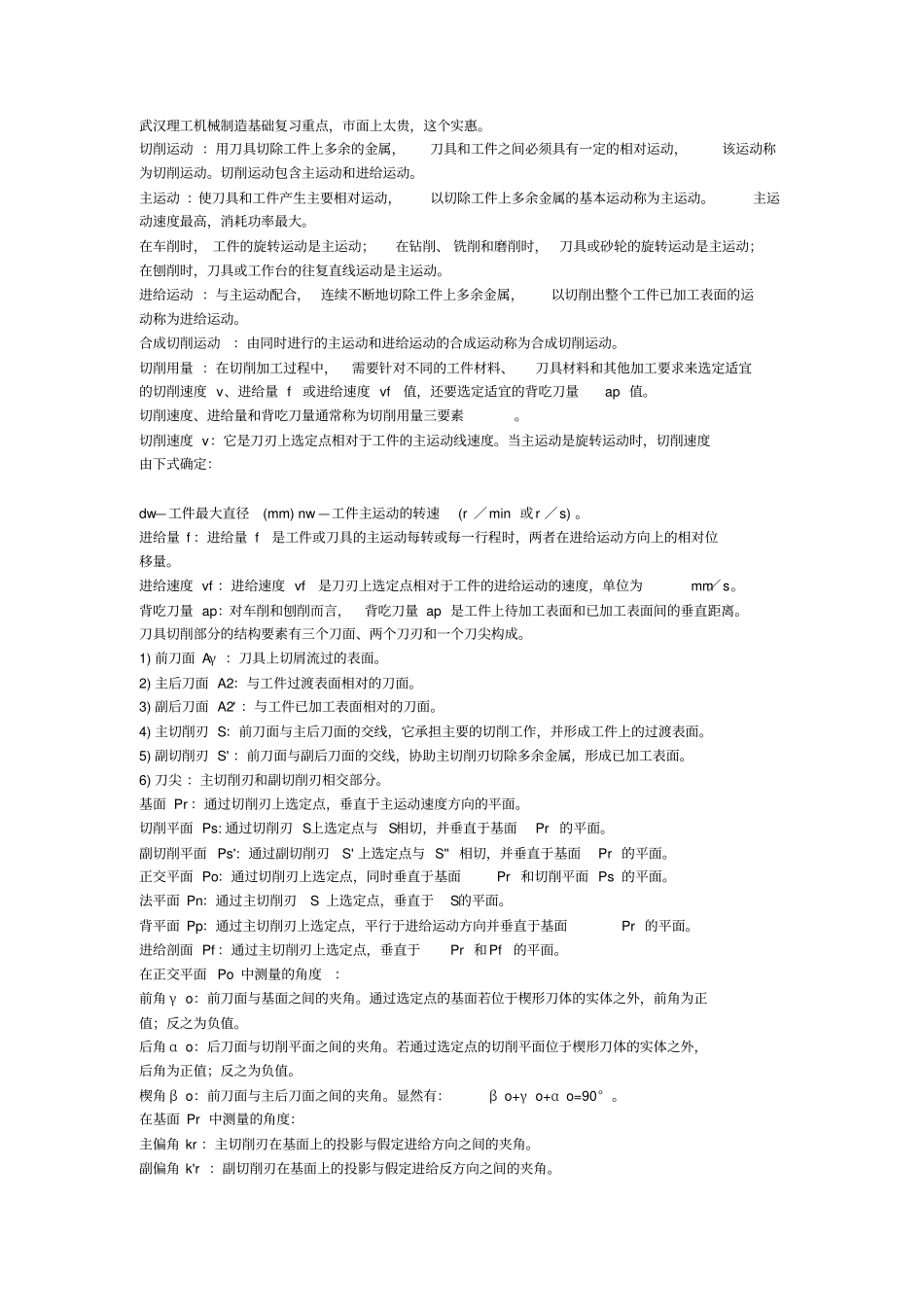

武汉理工机械制造基础复习重点，市面上太贵，这个实惠。切削运动 ：用刀具切除工件上多余的金属，刀具和工件之间必须具有一定的相对运动，该运动称为切削运动。切削运动包含主运动和进给运动。主运动 ：使刀具和工件产生主要相对运动，以切除工件上多余金属的基本运动称为主运动。主运动速度最高，消耗功率最大。在车削时， 工件的旋转运动是主运动；在钻削、 铣削和磨削时，刀具或砂轮的旋转运动是主运动；在刨削时，刀具或工作台的往复直线运动是主运动。进给运动 ：与主运动配合， 连续不断地切除工件上多余金属，以切削出整个工件已加工表面的运动称为进给运动。合成切削运动：由同时进行的主运动和进给运动的合成运动称为合成切削运动。切削用量 ：在切削加工过程中，需要针对不同的工件材料、刀具材料和其他加工要求来选定适宜的切削速度 v、进给量 f 或进给速度 vf 值，还要选定适宜的背吃刀量ap 值。切削速度、进给量和背吃刀量通常称为切削用量三要素。切削速度 v：它是刀刃上选定点相对于工件的主运动线速度。当主运动是旋转运动时，切削速度由下式确定：dw—工件最大直径(mm) nw —工件主运动的转速(r ／min 或r ／s) 。进给量 f ：进给量 f 是工件或刀具的主运动每转或每一行程时，两者在进给运动方向上的相对位移量。进给速度 vf ：进给速度 vf 是刀刃上选定点相对于工件的进给运动的速度，单位为mm／s。背吃刀量 ap：对车削和刨削而言，背吃刀量 ap 是工件上待加工表面和已加工表面间的垂直距离。刀具切削部分的结构要素有三个刀面、两个刀刃和一个刀尖构成。1) 前刀面 Aγ ：刀具上切屑流过的表面。2) 主后刀面 A2：与工件过渡表面相对的刀面。3) 副后刀面 A2' ：与工件已加工表面相对的刀面。4) 主切削刃 S：前刀面与主后刀面的交线，它承担主要的切削工作，并形成工件上的过渡表面。5) 副切削刃 S' ：前刀面与副后刀面的交线，协助主切削刃切除多余金属，形成已加工表面。6) 刀尖 ：主切削刃和副切削刃相交部分。基面 Pr ：通过切削刃上选定点，垂直于主运动速度方向的平面。切削平面 Ps: 通过切削刃 S上选定点与 S相切，并垂直于基面Pr 的平面。副切削平面 Ps': 通过副切削刃S' 上选定点与 S'' 相切，并垂直于基面Pr 的平面。正交平面 Po：通过切削刃上选定点，同时垂直于基面Pr 和切削平面 Ps 的平面。法平面 Pn：通过主切削刃S 上选定点，垂直于S的平面。背...
