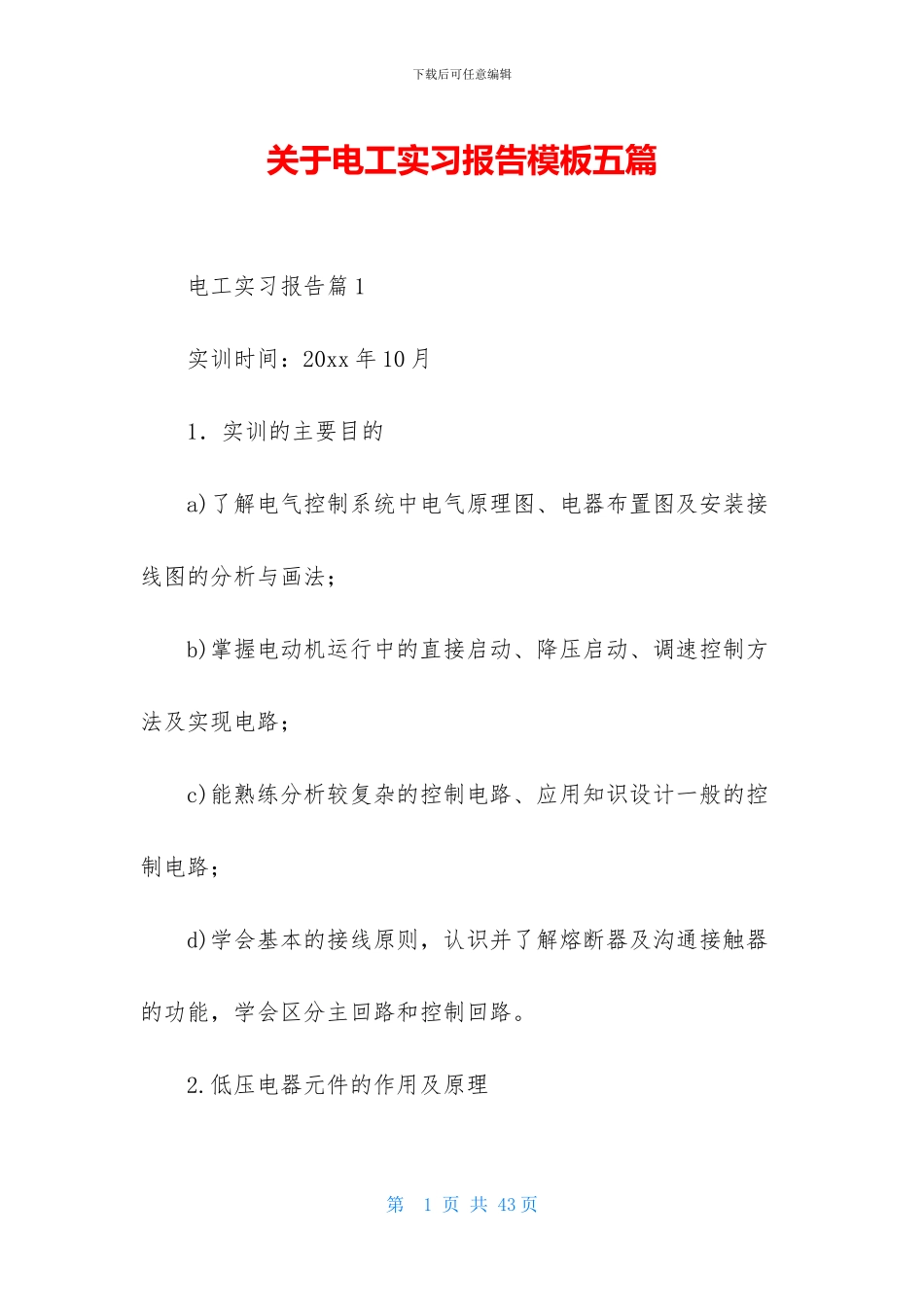

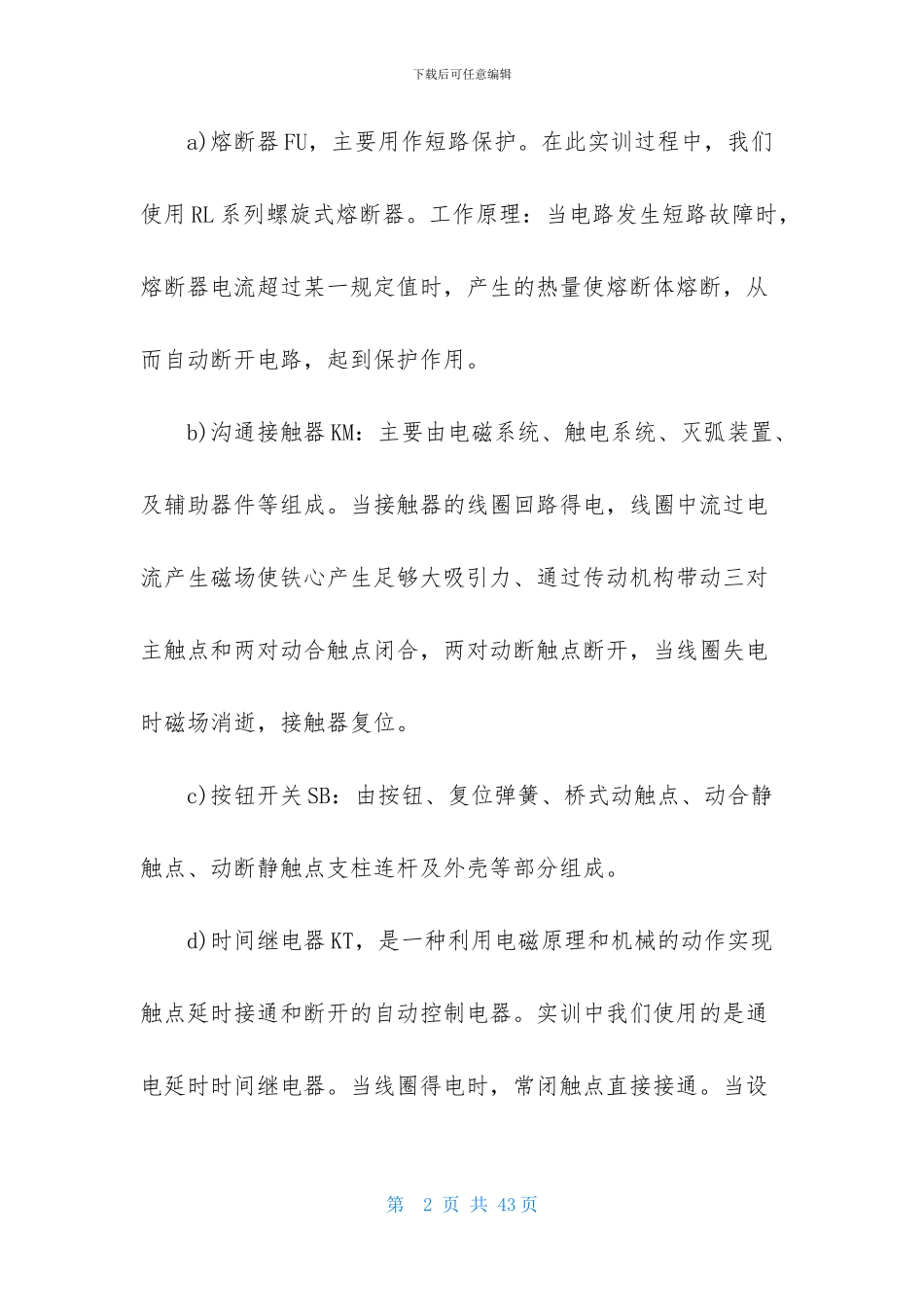

下载后可任意编辑关于电工实习报告模板五篇 电工实习报告篇 1 实训时间：20xx 年 10 月 1．实训的主要目的 a)了解电气控制系统中电气原理图、电器布置图及安装接线图的分析与画法； b)掌握电动机运行中的直接启动、降压启动、调速控制方法及实现电路； c)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路； d)学会基本的接线原则，认识并了解熔断器及沟通接触器的功能，学会区分主回路和控制回路。 2.低压电器元件的作用及原理 第 1 页 共 43 页下载后可任意编辑 a)熔断器 FU，主要用作短路保护。在此实训过程中，我们使用 RL 系列螺旋式熔断器。工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。 b)沟通接触器 KM：主要由电磁系统、触电系统、灭弧装置、及辅助器件等组成。当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消逝，接触器复位。 c)按钮开关 SB：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。 d)时间继电器 KT，是一种利用电磁原理和机械的动作实现触点延时接通和断开的自动控制电器。实训中我们使用的是通电延时时间继电器。当线圈得电时，常闭触点直接接通。当设第 2 页 共 43 页下载后可任意编辑定的延时时间到后，常闭触点断开，常开触点闭合。 e)WDJ24 电机星型接法：略；WDJ26 电机三角型接法：略 3.实训中的工具、仪表、材料和电气元件 a.工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等 b.仪表：主要为万用表 c.器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定 d.元件：三相异步电机、组合开关、熔断器、沟通接触器、按钮、端子排 4.实训的具体项目和内容 a.项目一：三相异步电机的接触器自锁；控制电路：略；实验原理如下： 1.合上空气开关 QF 引入三项电源 2.按下开关 SB1 时，沟通接触器 KM 线圈回路得电并自锁，第 3 页 共 43 页下载后可任意编辑KM 常开触点闭合，电机得电启动。由于接触器自锁，电动机一直工作，直到按下 SB2 后停止工作。3.FR 为电动机运行时的过载保护元件 b.项目二：双重连锁的三项异步电机反接控制电路；控制电路：略；实验原理如下： 1.合上空气开关 QF 引入三项电源 2....
