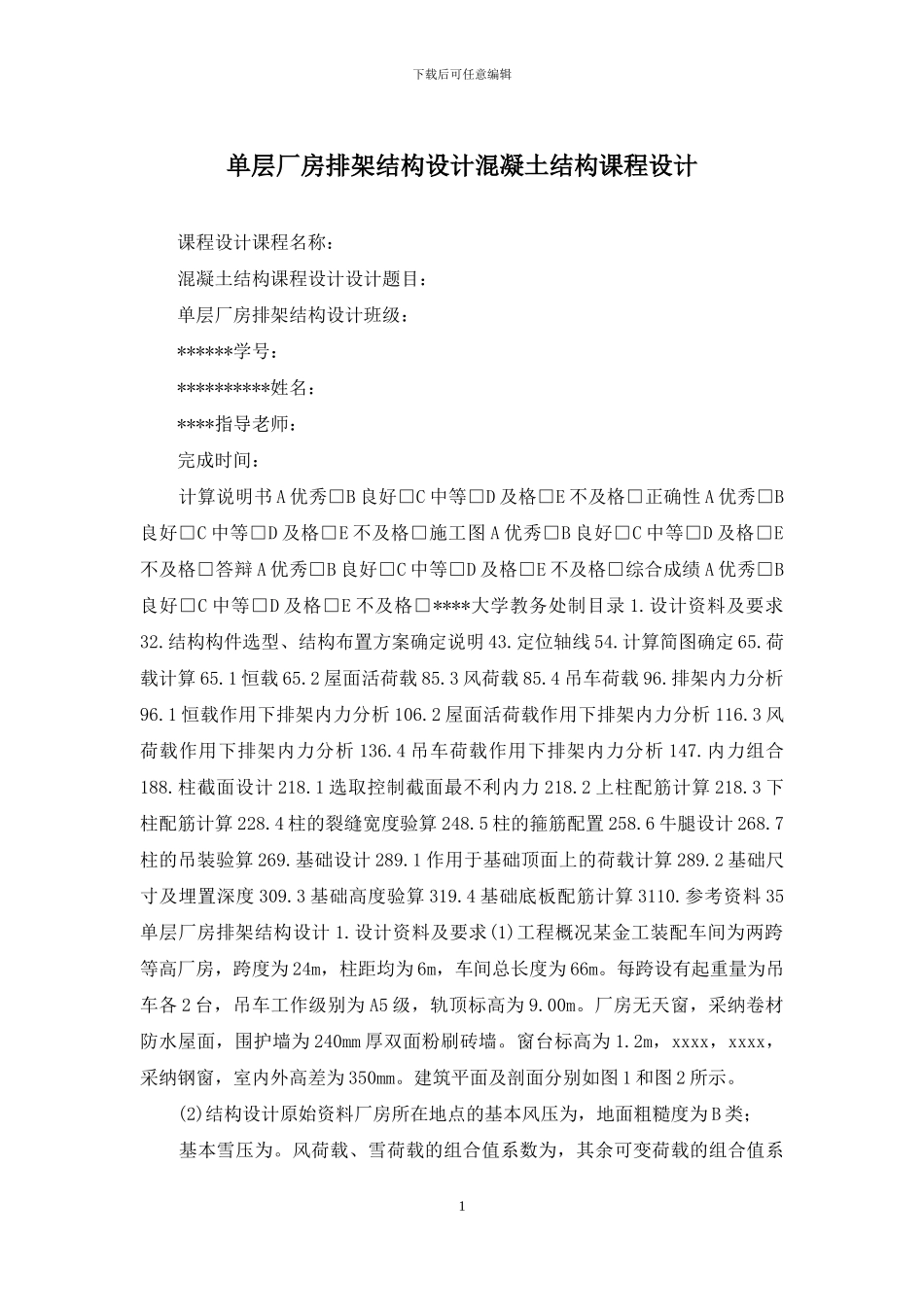

下载后可任意编辑单层厂房排架结构设计混凝土结构课程设计 课程设计课程名称： 混凝土结构课程设计设计题目： 单层厂房排架结构设计班级： ******学号： **********姓名： ****指导老师： 完成时间： 计算说明书 A 优秀□B 良好□C 中等□D 及格□E 不及格□正确性 A 优秀□B良好□C 中等□D 及格□E 不及格□施工图 A 优秀□B 良好□C 中等□D 及格□E不及格□答辩 A 优秀□B 良好□C 中等□D 及格□E 不及格□综合成绩 A 优秀□B良好□C 中等□D 及格□E 不及格□****大学教务处制目录 1.设计资料及要求32.结构构件选型、结构布置方案确定说明 43.定位轴线 54.计算简图确定 65.荷载计算 65.1 恒载 65.2 屋面活荷载 85.3 风荷载 85.4 吊车荷载 96.排架内力分析96.1 恒载作用下排架内力分析 106.2 屋面活荷载作用下排架内力分析 116.3 风荷载作用下排架内力分析 136.4 吊车荷载作用下排架内力分析 147.内力组合188.柱截面设计 218.1 选取控制截面最不利内力 218.2 上柱配筋计算 218.3 下柱配筋计算 228.4 柱的裂缝宽度验算 248.5 柱的箍筋配置 258.6 牛腿设计 268.7柱的吊装验算 269.基础设计 289.1 作用于基础顶面上的荷载计算 289.2 基础尺寸及埋置深度 309.3 基础高度验算 319.4 基础底板配筋计算 3110.参考资料 35单层厂房排架结构设计 1.设计资料及要求(1)工程概况某金工装配车间为两跨等高厂房，跨度为 24m，柱距均为 6m，车间总长度为 66m。每跨设有起重量为吊车各 2 台，吊车工作级别为 A5 级，轨顶标高为 9.00m。厂房无天窗，采纳卷材防水屋面，围护墙为 240mm 厚双面粉刷砖墙。窗台标高为 1.2m，xxxx，xxxx，采纳钢窗，室内外高差为 350mm。建筑平面及剖面分别如图 1 和图 2 所示。 (2)结构设计原始资料厂房所在地点的基本风压为，地面粗糙度为 B 类； 基本雪压为。风荷载、雪荷载的组合值系数为，其余可变荷载的组合值系1下载后可任意编辑数均为。基础持力层为粉土，粘粒含量，地基承载力特征值，基础埋深-2.0m，基础以上土的加权平均重度，基础以下土的重度。 (3)材料基础混凝土强度等级为 C20； 柱混凝土强度等级为 C30。柱中受力钢筋基础采纳 HRB335 级、箍筋、构造筋、基础配筋采纳 HPB300 级钢筋。 (4)设计要求分析厂房排架内力，并进行排架柱和基础的设计； 绘制排架柱和基础的施工图。 图 1 厂房平面图图 ...
