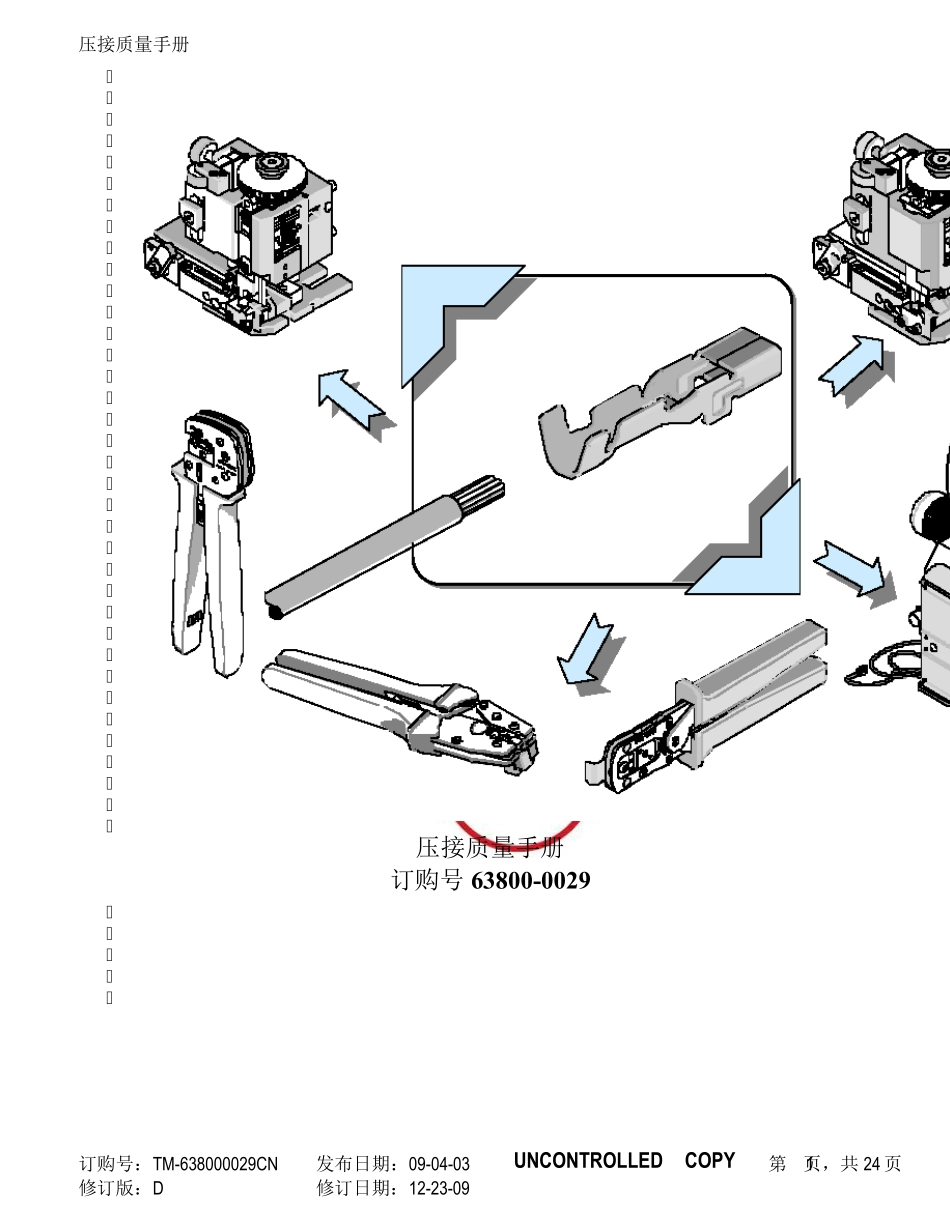

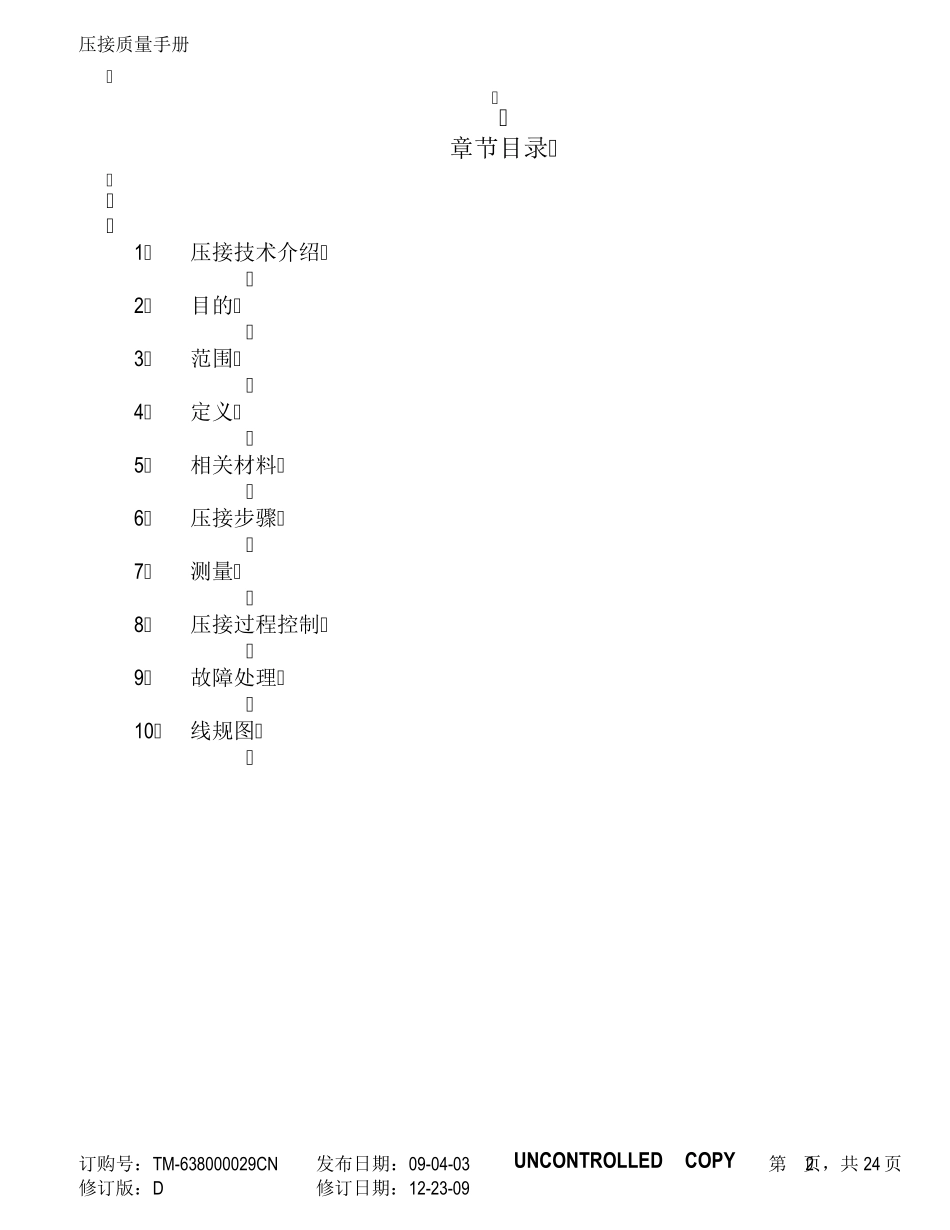

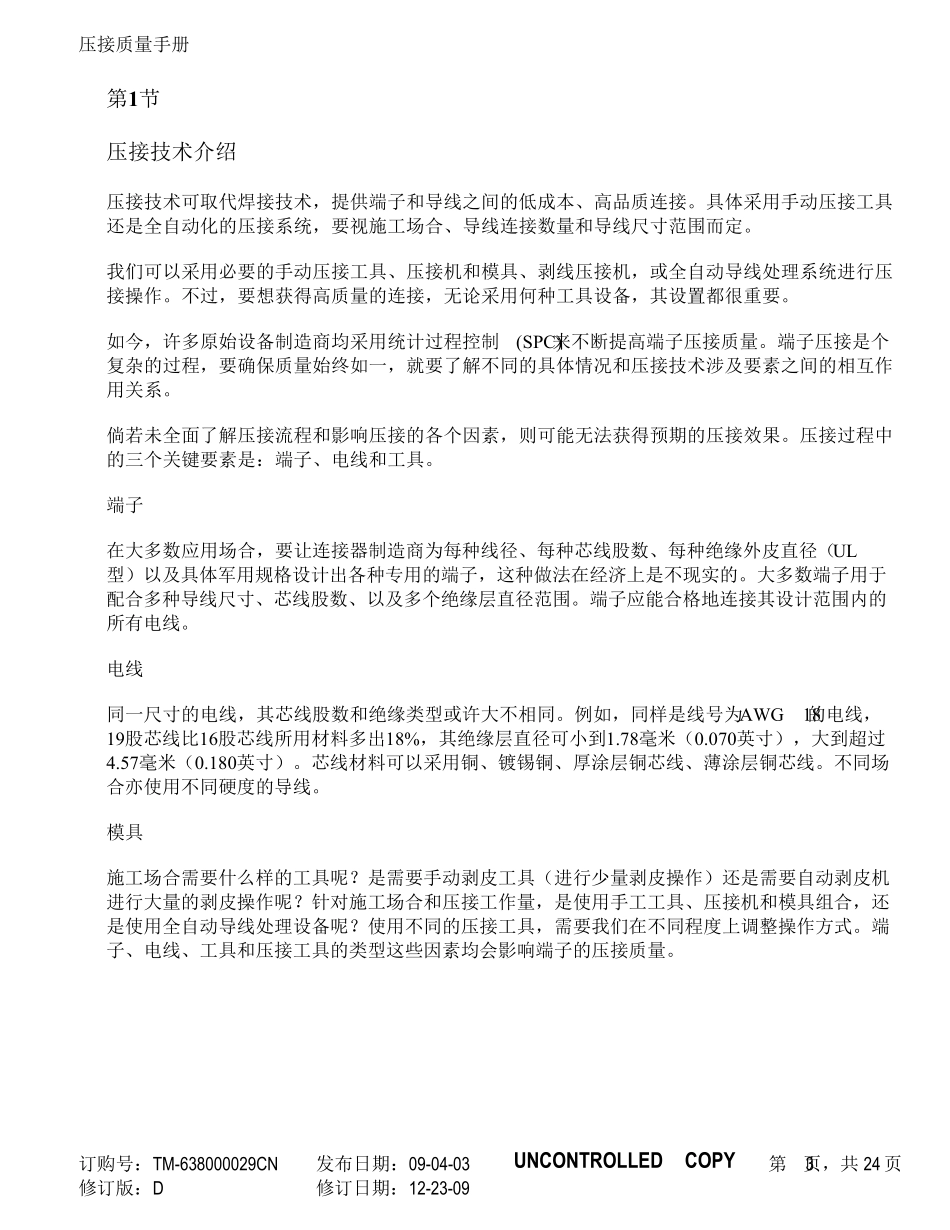

压接质量手册 订购号：TM-638000029CN 发布日期：09-04-03 UNCONTROLLED COPY 第 1页，共 24 页 修订版：D 修订日期：12-23-09 压接质量手册 订购号63800-0029 压接质量手册 订购号：TM-638000029CN 发布日期：09-04-03 UNCONTROLLED COPY 第 2页，共 24 页 修订版：D 修订日期：12-23-09 章节目录 1 压接技术介绍 2 目的 3 范围 4 定义 5 相关材料 6 压接步骤 7 测量 8 压接过程控制 9 故障处理 10 线规图 压接质量手册 订购号：TM-638000029CN 发布日期：09-04-03 UNCONTROLLED COPY 第 3页，共24 页 修订版：D 修订日期：12-23-09 第1 节 压接技术介绍 压接技术可取代焊接技术，提供端子和导线之间的低成本、高品质连接。具体采用手动压接工具还是全自动化的压接系统，要视施工场合、导线连接数量和导线尺寸范围而定。 我们可以采用必要的手动压接工具、压接机和模具、剥线压接机，或全自动导线处理系统进行压接操作。不过，要想获得高质量的连接，无论采用何种工具设备，其设置都很重要。 如今，许多原始设备制造商均采用统计过程控制 (SPC) 来不断提高端子压接质量。端子压接是个复杂的过程，要确保质量始终如一，就要了解不同的具体情况和压接技术涉及要素之间的相互作用关系。 倘若未全面了解压接流程和影响压接的各个因素，则可能无法获得预期的压接效果。压接过程中的三个关键要素是：端子、电线和工具。 端子 在大多数应用场合，要让连接器制造商为每种线径、每种芯线股数、每种绝缘外皮直径（UL型）以及具体军用规格设计出各种专用的端子，这种做法在经济上是不现实的。大多数端子用于配合多种导线尺寸、芯线股数、以及多个绝缘层直径范围。端子应能合格地连接其设计范围内的所有电线。 电线 同一尺寸的电线，其芯线股数和绝缘类型或许大不相同。例如，同样是线号为AW G 18的电线， 19股芯线比16股芯线所用材料多出18%，其绝缘层直径可小到1.78毫米（0 .0 70 英寸），大到超过4 .5 7毫米（0 .180 英寸）。芯线材料可以采用铜、镀锡铜、厚涂层铜芯线、薄涂层铜芯线。不同场合亦使用不同硬度的导线。 模具 施工场合需要什么样的工具呢？是需要手动剥皮工具（进行少量剥皮操作）还是需要自动剥皮机进行大量的剥皮操作呢？针对施工场合和压接工作量，是使用手工工具、压接机和模具组合，还是使用全自动导线处理设备呢？使用不同的压接工具，需要我们在不同...
