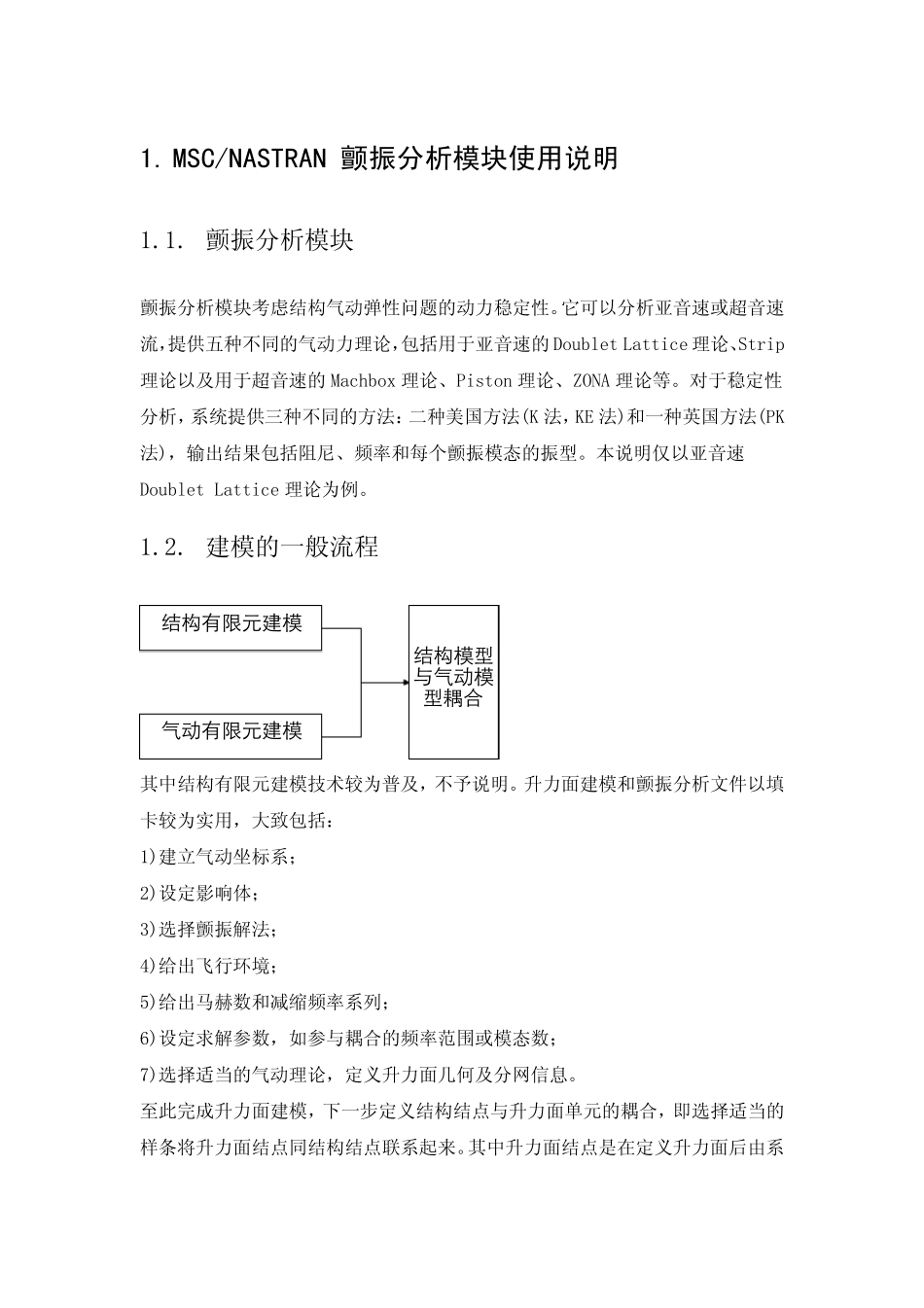

1. MSC/NASTRAN 颤振分析模块使用说明 1.1. 颤振分析模块 颤振分析模块考虑结构气动弹性问题的动力稳定性。它可以分析亚音速或超音速流,提供五种不同的气动力理论,包括用于亚音速的Doublet Lattice 理论、Strip 理论以及用于超音速的Machbox 理论、Piston 理论、ZONA 理论等。对于稳定性分析,系统提供三种不同的方法:二种美国方法(K 法,KE 法)和一种英国方法(PK法),输出结果包括阻尼、频率和每个颤振模态的振型。本说明仅以亚音速Doublet Lattice 理论为例。 1.2. 建模的一般流程 结构有限元建模气动有限元建模结构模型与气动模型耦合 其中结构有限元建模技术较为普及,不予说明。升力面建模和颤振分析文件以填卡较为实用,大致包括: 1)建立气动坐标系; 2)设定影响体; 3)选择颤振解法; 4)给出飞行环境; 5)给出马赫数和减缩频率系列; 6)设定求解参数,如参与耦合的频率范围或模态数; 7)选择适当的气动理论,定义升力面几何及分网信息。 至此完成升力面建模,下一步定义结构结点与升力面单元的耦合,即选择适当的样条将升力面结点同结构结点联系起来。其中升力面结点是在定义升力面后由系统 自 动 生 成 的 , 定 义 样 条 时 直 接 引 用 升 力 面 单 元 号 ; 所 以 我 们 需 要 做 的 是 将 参 与耦 合 的 结 构 结 点 定 义 为 一 个 集 合 , 以 便 在 样 条 定 义 中 引 用 。 1.3. 数 据 文 件 组 织 形 式 颤 振 分 析 模 型 数 据 文 件 遵 循 固 定 格 式 : 设 定 求 解 时 间 、 标 题 等 ; 设 置 求 解 采 用 的特 征 值 解 法 和 颤 振 解 法 ; 输 入 模 型 数 据 即 结 构 刚 度 和 质 量 数 据 , 还 有 升 力 面 模 型数 据 。 结 构 模 型 和 升 力 面 模 型 可 以 分 别 是 独 立 的 数 据 文 件 , 只 在 颤 振 分 析 文 件 中将 其 包 括 进 来 。 下 面 以 一 个 简 单 的 例 子 (HA145B)来 实 现 上 述 过 程 ,并 对 颤 振 分 析 常 用 的 卡 片 做 简略 介 绍 。 1.3.1. 升 力 面 模 型 文 件 $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ $定 义 气 动 坐 标 系 , 其 X 轴 正 向 为 来 流 方 向 ...
