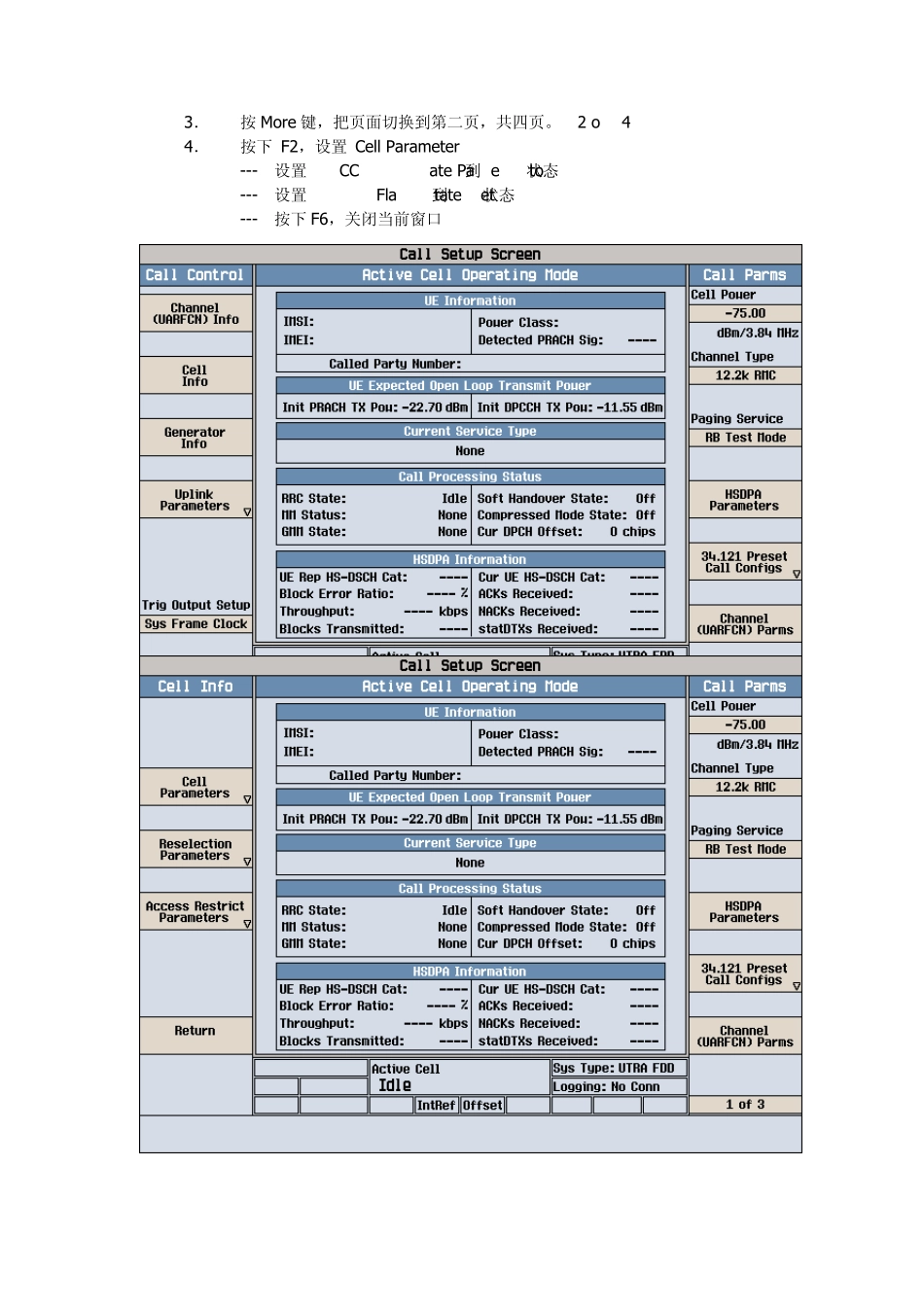

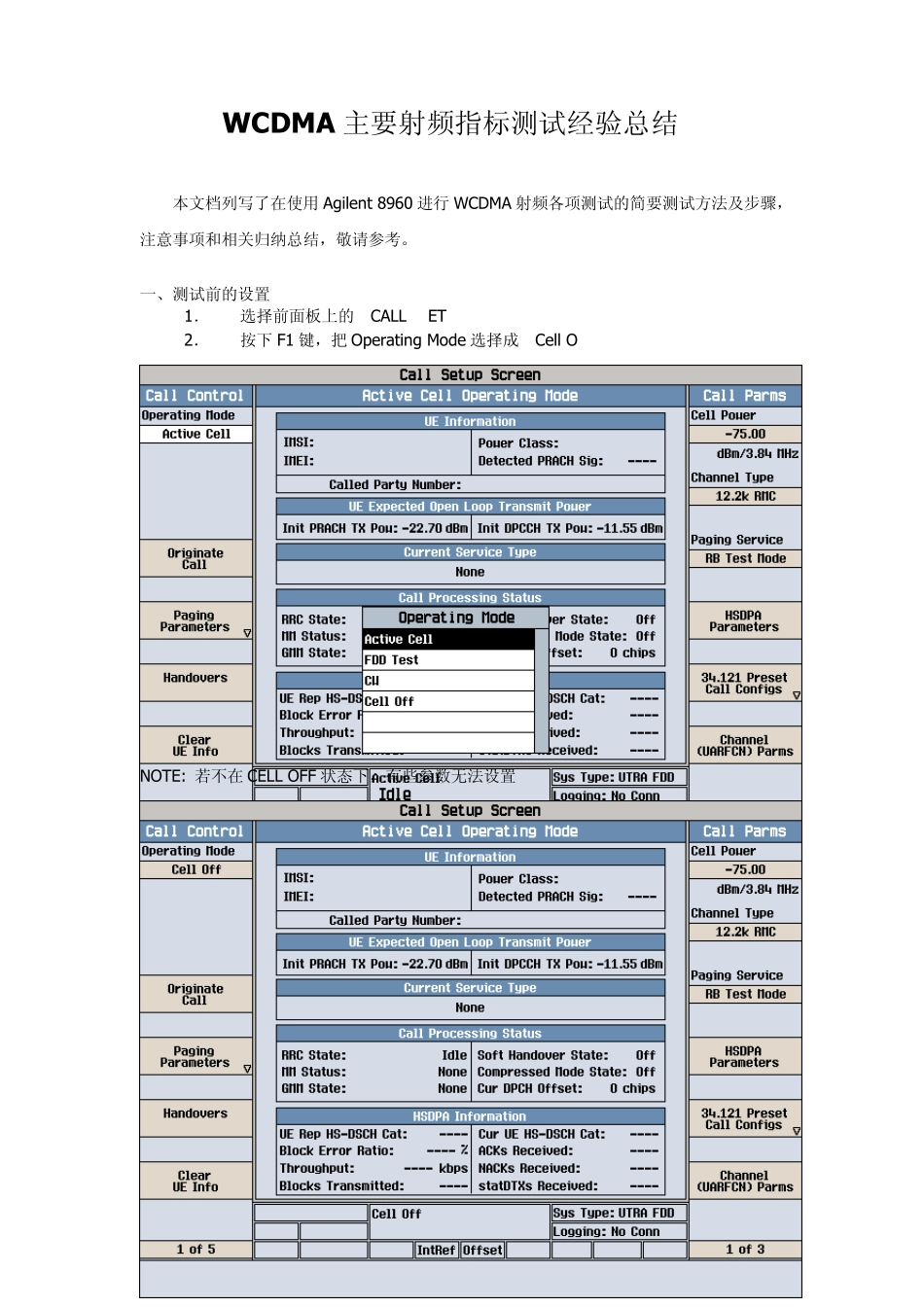

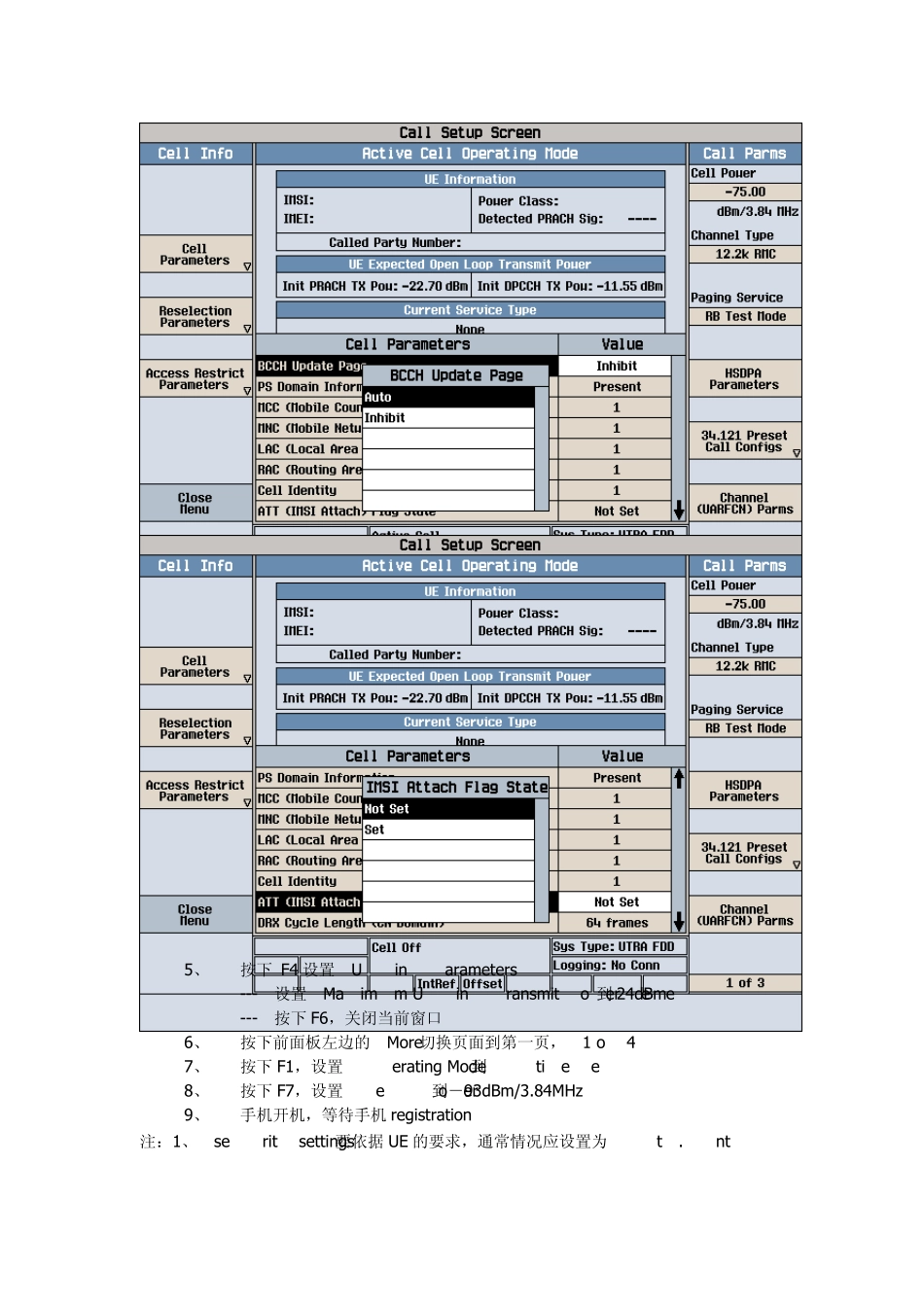

WCDMA 主要射频指标测试经验总结 本文档列写了在使用Agilent 8960 进行WCDMA 射频各项测试的简要测试方法及步骤，注意事项和相关归纳总结，敬请参考。 一、测试前的设置 1． 选择前面板上的“CALL SETUP” 2． 按下 F1 键，把 Operating Mode 选择成“Cell Off” NOTE: 若不在CELL OFF 状态下，有些参数无法设置 3． 按More 键，把页面切换到第二页，共四页。“2 of 4” 4． 按下 F2，设置 Cell Parameter --- 设置“BCCH Update Page” 到“Auto”状态 --- 设置“ATT Flag State” 到“set”状态 --- 按下 F6，关闭当前窗口 5、 按下 F4 设置“Uplink Parameters” --- 设置“Maximum Uplink Transmit Power Level”到 24dBm --- 按下 F6，关闭当前窗口 6、 按下前面板左边的“More”切换页面到第一页，“1 of 4” 7、 按下 F1，设置“Operating Mode”到“Active Cell” 8、 按下 F7，设置“Cell Power”到－93dBm/3.84MHz 9、 手机开机，等待手机 registration 注：1、“security settings” 要依据 UE 的要求，通常情况应设置为“Auth.&Int” NOTE: 使用小白卡，在8960 关闭鉴全的情况下，依然可以注册，并且模块本身也应使用QPST 关闭鉴全，若默认已关闭无需操作。 2、 假如 UE 用的是 Qu alcomm chipset,就必须把“RLC Reestablish”设置成“Off” 二、注册与 Call 连接 1、 完成上面的“测试前的设置”后，正确连接 UE 和仪器。 2、 手机开机，自动注册。 － 注册成功后 8960 会显示 UE 的基本信息“IMSI”和“IMEI”号及“Pow er class” 3、 注册成功后，按“Originate Call”进行 Call 连接 － Call 连接成功，8960 的“Active Call”显示“Connected” 三、最大输出功率测试 1、 完成“一”和“二”的操作 2、 用前面板右侧“More”键选择页面到“3 of 3” 3、 按 F7，改变“MS Target Pow er”为 21dBm(Pow er Class4)或 24dBm(Pow er Class3)或27dBm(Pow er Class2) 4、 按 F8，设置 UL CL Pow er Ctrl Parameters － 设置“UL CL Pow er Ctrl Mode”为“All Up bits” － 设置“UL CL Pow er Ctrl Algorithm”为“Tw o” 5、 开始测试 － 按“Measurement selection”键 － 选择“Thermal Pow er” Nominal Maximum Output Power Operating...
