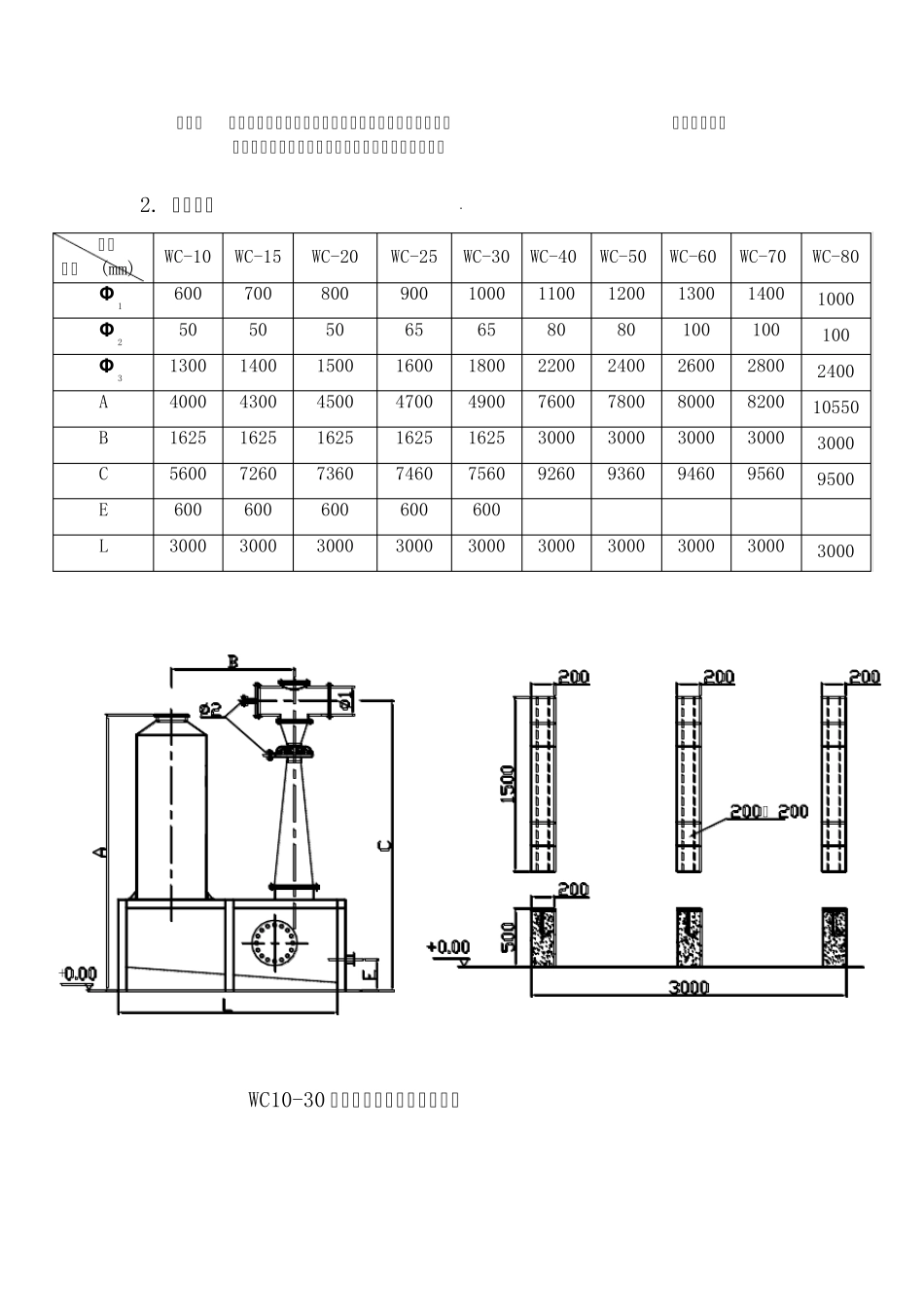

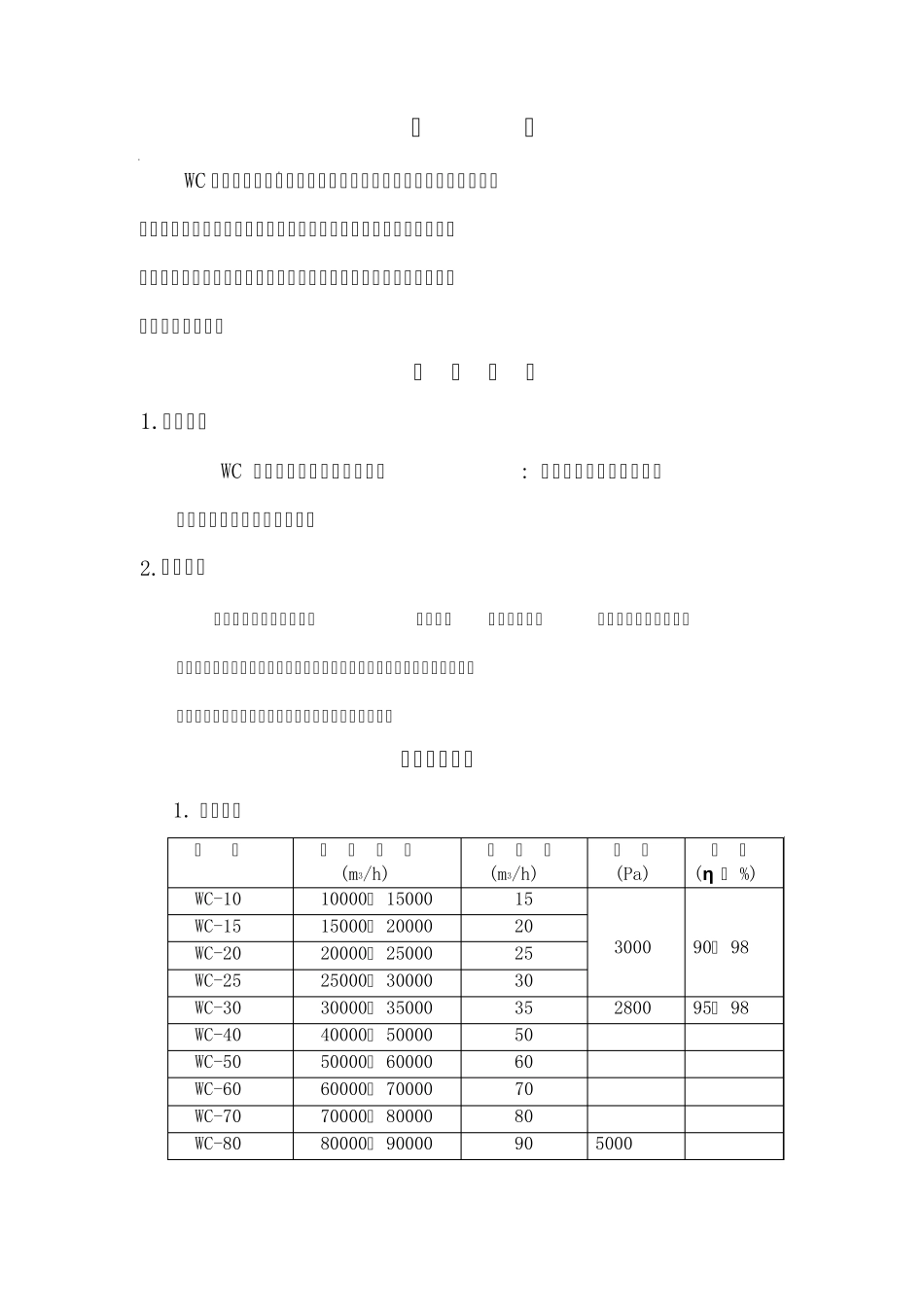

WC型文氏收尘器 说 明 书 简 介 WC 型文氏收尘器适应于净化润湿性差、粘性大、粒径小的粉尘,其特点:结构简单、占地面积小、操作维护方便、收尘效率高等。因此本系列除尘器广泛应用于电力、冶金、铸造、化工、陶瓷、玻璃等行业的烟气除尘。 工 作 原 理 1.结构特点 WC 型文氏收尘器结构如图所示: 主要由文氏管、中间集液槽、气液分离器等部件组成。 2.工作原理 烟气从顶部进入文氏管,通过内、外喷咀喷淋,气水在喉管处高速交汇混合,进入中间集液槽,大部份尘液流出集液槽,流人循环水池。净化后的汽体进入气液分离器,进行气、液分离,洁净空气排入 主要技术参数 1. 技术指标 型 号 处 理 风 量 (m3/h) 耗 水 量 (m3/h) 阻 力 (Pa) 效 率 (η : %) WC-10 10000~ 15000 15 3000 90~ 98 WC-15 15000~ 20000 20 WC-20 20000~ 25000 25 WC-25 25000~ 30000 30 WC-30 30000~ 35000 35 2800 95~ 98 WC-40 40000~ 50000 50 WC-50 50000~ 60000 60 WC-60 60000~ 70000 70 WC-70 70000~ 80000 80 WC-80 80000~ 90000 90 5000 说明:如实际需要处理风量大于表中所列型号的处理风量时,用户可提供有关技术参数,我方可根据实际情况另行设计、制作。 2. 结构参数 型号 尺寸(mm) WC-10 WC-15 WC-20 WC-25 WC-30 WC-40 WC-50 WC-60 WC-70 WC-80 Φ1 600 700 800 900 1000 1100 1200 1300 1400 1000 Φ2 50 50 50 65 65 80 80 100 100 100 Φ3 1300 1400 1500 1600 1800 2200 2400 2600 2800 2400 A 4000 4300 4500 4700 4900 7600 7800 8000 8200 10550 B 1625 1625 1625 1625 1625 3000 3000 3000 3000 3000 C 5600 7260 7360 7460 7560 9260 9360 9460 9560 9500 E 600 600 600 600 600 L 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 +× WC10-30 文氏收尘器结构图及基础图 WC40-80 文氏收尘器结构图 外喷嘴 内喷嘴 循环池 供液泵 抽液泵 文丘里除尘器供排水管路图 搬 运 与 安 装 1.设备可分体装运,应小心轻放。 2.设备安装时,应在塔体周围预留宽度为1 米以上空间,以便安装操作平台。 3.收尘器应装在优于200# 的混凝土基础上,校正塔体后,用点焊将安装支架的底板与预埋地脚铁板焊牢。 订 货 须 知 本设...
