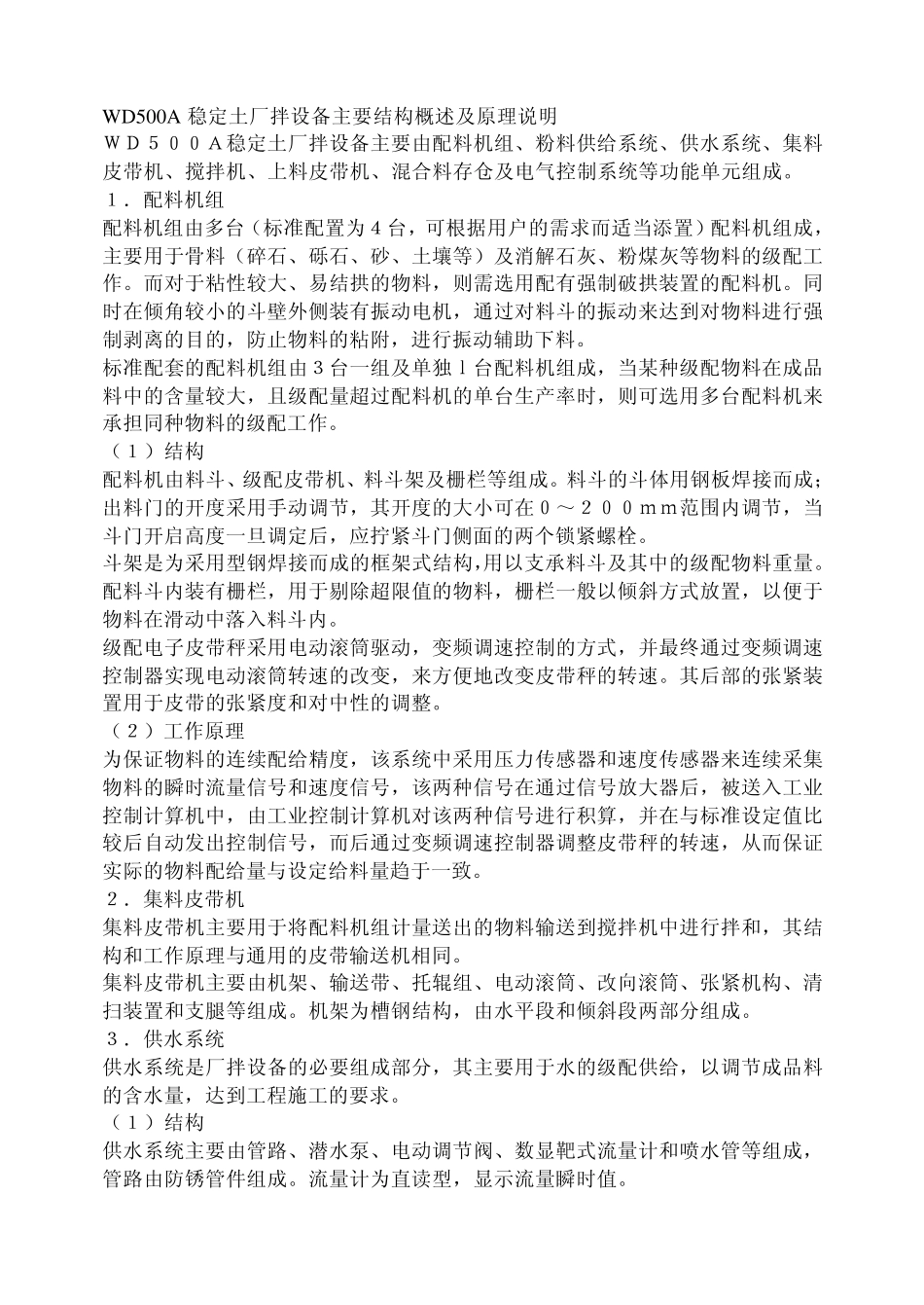

W D500A 稳定土厂拌设备主要结构概述及原理说明 WD500A稳定土厂拌设备主要由配料机组、粉料供给系统、供水系统、集料皮带机、搅拌机、上料皮带机、混合料存仓及电气控制系统等功能单元组成。 1.配料机组 配料机组由多台(标准配置为4台,可根据用户的需求而适当添置)配料机组成,主要用于骨料(碎石、砾石、砂、土壤等)及消解石灰、粉煤灰等物料的级配工作。而对于粘性较大、易结拱的物料,则需选用配有强制破拱装置的配料机。同时在倾角较小的斗壁外侧装有振动电机,通过对料斗的振动来达到对物料进行强制剥离的目的,防止物料的粘附,进行振动辅助下料。 标准配套的配料机组由3台一组及单独l台配料机组成,当某种级配物料在成品料中的含量较大,且级配量超过配料机的单台生产率时,则可选用多台配料机来承担同种物料的级配工作。 (1)结构 配料机由料斗、级配皮带机、料斗架及栅栏等组成。料斗的斗体用钢板焊接而成;出料门的开度采用手动调节,其开度的大小可在0~200mm范围内调节,当斗门开启高度一旦调定后,应拧紧斗门侧面的两个锁紧螺栓。 斗架是为采用型钢焊接而成的框架式结构,用以支承料斗及其中的级配物料重量。 配料斗内装有栅栏,用于剔除超限值的物料,栅栏一般以倾斜方式放置,以便于物料在滑动中落入料斗内。 级配电子皮带秤采用电动滚筒驱动,变频调速控制的方式,并最终通过变频调速控制器实现电动滚筒转速的改变,来方便地改变皮带秤的转速。其后部的张紧装置用于皮带的张紧度和对中性的调整。 (2)工作原理 为保证物料的连续配给精度,该系统中采用压力传感器和速度传感器来连续采集物料的瞬时流量信号和速度信号,该两种信号在通过信号放大器后,被送入工业控制计算机中,由工业控制计算机对该两种信号进行积算,并在与标准设定值比较后自动发出控制信号,而后通过变频调速控制器调整皮带秤的转速,从而保证实际的物料配给量与设定给料量趋于一致。 2.集料皮带机 集料皮带机主要用于将配料机组计量送出的物料输送到搅拌机中进行拌和,其结构和工作原理与通用的皮带输送机相同。 集料皮带机主要由机架、输送带、托辊组、电动滚筒、改向滚筒、张紧机构、清扫装置和支腿等组成。机架为槽钢结构,由水平段和倾斜段两部分组成。 3.供水系统 供水系统是厂拌设备的必要组成部分,其主要用于水的级配供给,以调节成品料的含水量,达到工程施工的要求。 (1)结构 供水系统主要由管...
