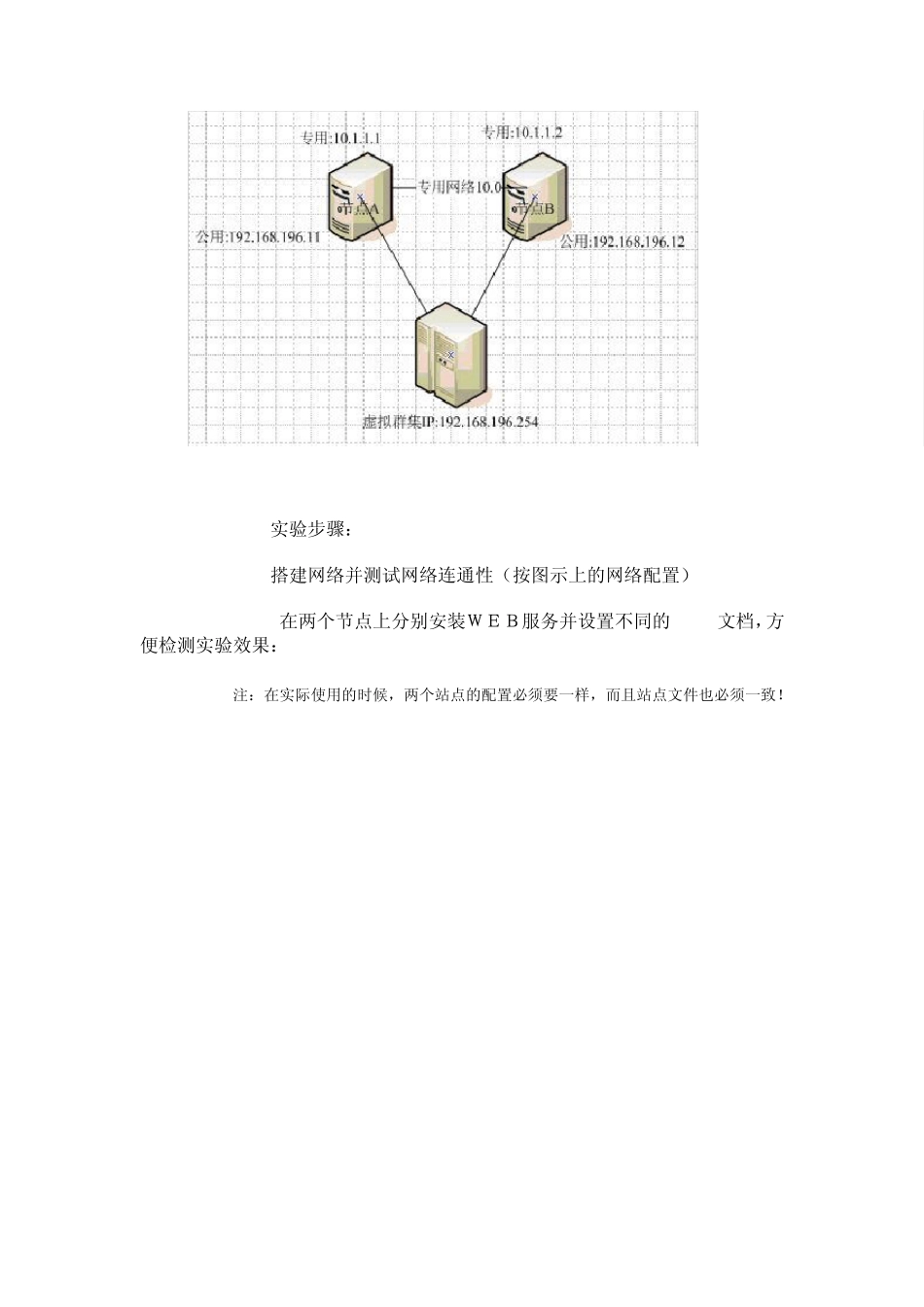

Window s Server 2008 配置NLB（服务群集） 1. 什么是群集？ 群集是指一组服务器，通过彼此的协同作业，提供一个相同的服务或应用程序，用于提升服务或应用程序的可用性(availability)、可靠性(reliability)和可扩展性(scalability)。当群集内的服务器down掉以后，服务请求会转给其它群集内的节点，以实现 24小时不中断的服务 2. Windows server 中的群集类型 Windows server 支持三种类型的群集，分别是NLB、CLB和 MSCS。NLB与MSCS内置于windows server中，CLB需要购买 Application Center a) NLB：提供以 TCP/IP 为基础的服务与应用程序的网络流量负载均衡，用于提升系统的可用性和可扩展性。常见的应用有Terminal Service、Web、VPN与 FTP等。 b) CLB：提供使用COM+组件的中介层应用程序的动态负载均衡，用于提升系统的可用性和延展性。CLB会依据目前的工作负载来决定由谁来处理服务请求。 c) MSCS:提供后端服务与应用程序的容错移转(failover)，主要是提升系统的可用性。常见的应用有 SQL Server与 Exchange Server等。MSCS是由 client来决定由谁来处理服务请求，所有服务器共享一个share storage来储存 session状态。当主动服务器挂了，则继续由被动服务器接手。被动服务器会从 share storage取出 session状态，继续未完成的工作，以达到容错移转的目的 3. NLB的工作原理： a) 图示： b) 节点Ａ与节点Ｂ均有一个外部使用的静态IP地址，创建NLB群集时会产生一个虚拟的IP，该IP与节点的IP在同一个网段内，对外公布的 IP为虚拟的群集IP，而客户机所访问的实际上为节点Ａ或者节点Ｂ。 4. WINDOWS2008下的NLB配置： a) NLB配置的环境要求： i. 网卡：所有网卡必须与WINDOWS2008兼容，单网卡或多网卡均可配置该服务，推荐使用多网卡。 ii. 网络模式：工作组和域环境均可完成，在2008中最多可以支持32个节点。 iii. 交换机和路由器要求：交换机必须支持 VLAN，有些交换机和路由器有可能需要手工设置多播ＭＡＣ地址。 iv. 通讯协议：绑定到群集的网络适配器只能安装 TCP/IP协议,必须静态分配,不支持 DHCP。 v. 应用程序的要求：必须是 TCP或UDP通讯,而且确定当前应用程序或服务必须支持 NLB。 b) 实验拓朴图： 两台 windows 2008 entprise edition 双网卡服务器 c) 实验步骤： i. 搭建网络并测试网络连通性（按图示上的网络配置） ii. 在两个节点上分别安装ＷＥＢ服...
