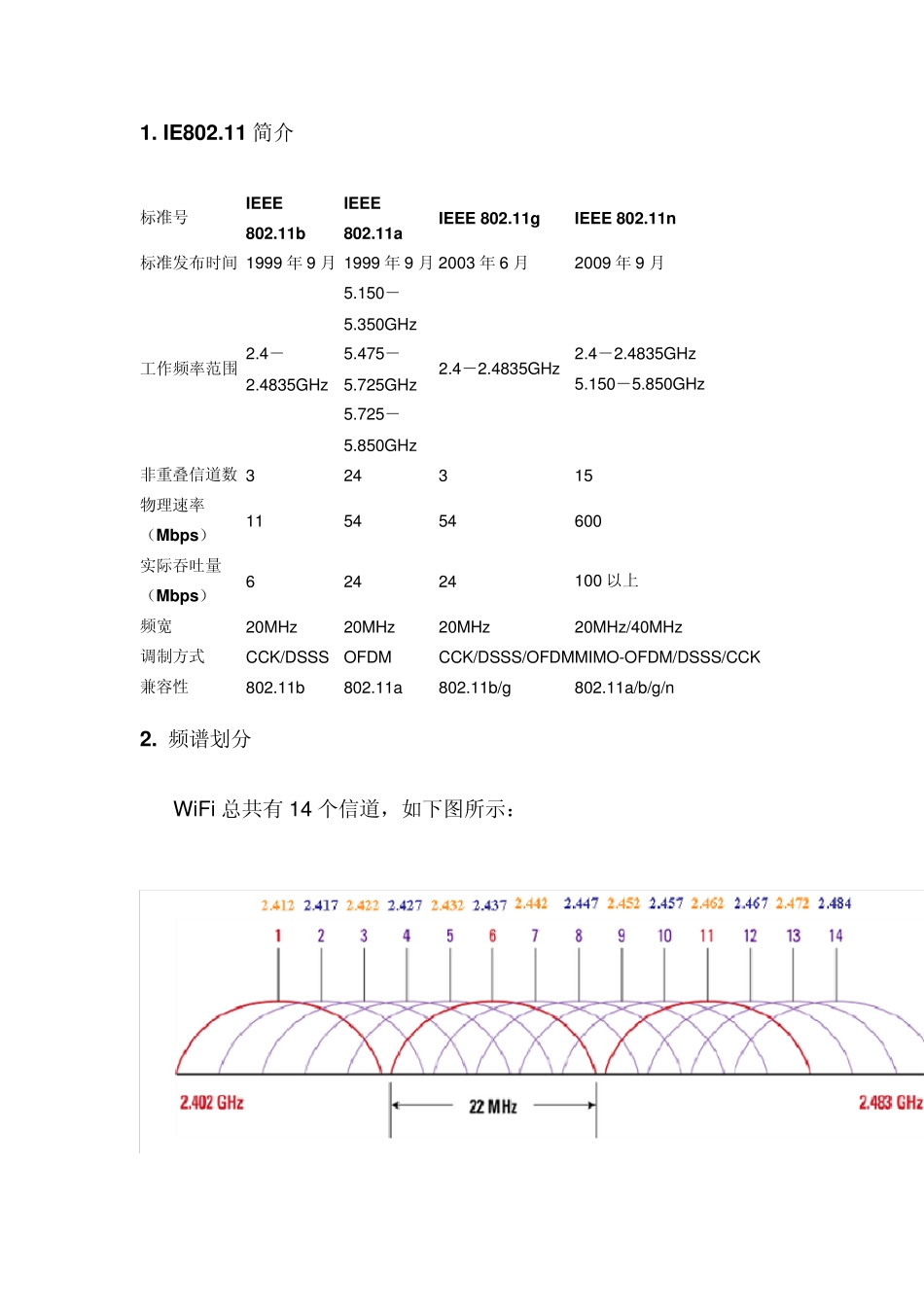

1. IE802.11 简介 标准号 IEEE 802.11b IEEE 802.11a IEEE 802.11g IEEE 802.11n 标准发布时间 1999 年9 月 1999 年9 月 2003 年6 月 2009 年9 月 工作频率范围 2.4－2.4835GHz 5.150－5.350GHz 5.475－5.725GHz 5.725－5.850GHz 2.4－2.4835GHz 2.4－2.4835GHz 5.150－5.850GHz 非重叠信道数 3 24 3 15 物理速率（Mbps） 11 54 54 600 实际吞吐量（Mbps） 6 24 24 100 以上 频宽 20MHz 20MHz 20MHz 20MHz/40MHz 调制方式 CCK/DSSS OFDM CCK/DSSS/OFDM MIMO-OFDM/DSSS/CCK 兼容性 802.11b 802.11a 802.11b/g 802.11a/b/g/n 2. 频谱划分 WiFi 总共有 14 个信道，如下图所示： 1）IEEE 802.11b/g 标准工作在2.4G 频段，频率范围为2.400—2.4835GHz，共83.5M 带宽 2）划分为14 个子信道 3）每个子信道宽度为22MHz 4）相邻信道的中心频点间隔5MHz 5）相邻的多个信道存在频率重叠(如1 信道与2、3、4、5 信道有频率重叠) 6）整个频段内只有 3 个（1、6、11）互不干扰信道 3. 接收灵敏度 误码率要求 速率 最小信号强度 PER(误码率)不超过 8％ 6Mbps -82dBm 9Mbps -81dBm 12Mbps -79dBm 18Mbps -77dBm 24Mbps -74dBm 36Mbps -70dBm 48Mbps -66dBm 54Mbps -65dBm 4. 2.4GHz中国信道划分 802.11b 和802.11g 的工作频段在2.4GHz（2.4GHz -2.4835GHz ），其可用带宽为83.5MHz ，中国划分为13 个信道，每个信道带宽为22MHz 北美/FCC 2.412-2.461GHz (11 信道) 欧洲/ETSI 2.412-2.472GHz (13 信道) 日本/ARIB 2.412-2.484GHz (14 信道） 2.4GHz频段WLAN 信道配置表 信道 中心频率（MHz） 信道低端/高端频率 1 2412 2401/2423 2 2417 2406/2428 3 2422 2411/2433 4 2427 2416/2438 5 2432 2421/2443 6 2437 2426/2448 7 2442 2431/2453 8 2447 2426/2448 9 2452 2441/2463 10 2457 2446/2468 11 2462 2451/2473 12 2467 2456/2478 13 2472 2461/2483 5. SSID 和BSSID 1）基本服务集（BSS） 基本服务集是802.11 LAN 的基本组成模块。能互相进行无线通信的STA 可以组成一个BSS（Basic Serv ice Set）。如果一个站移出 BSS的覆盖范围，它将不能再与 BSS 的其它成员通信。 2）扩展服务集（ESS） 多个BSS 可以构成一个扩展网络，称为扩展服务集（ESS）网络，一个ESS...
