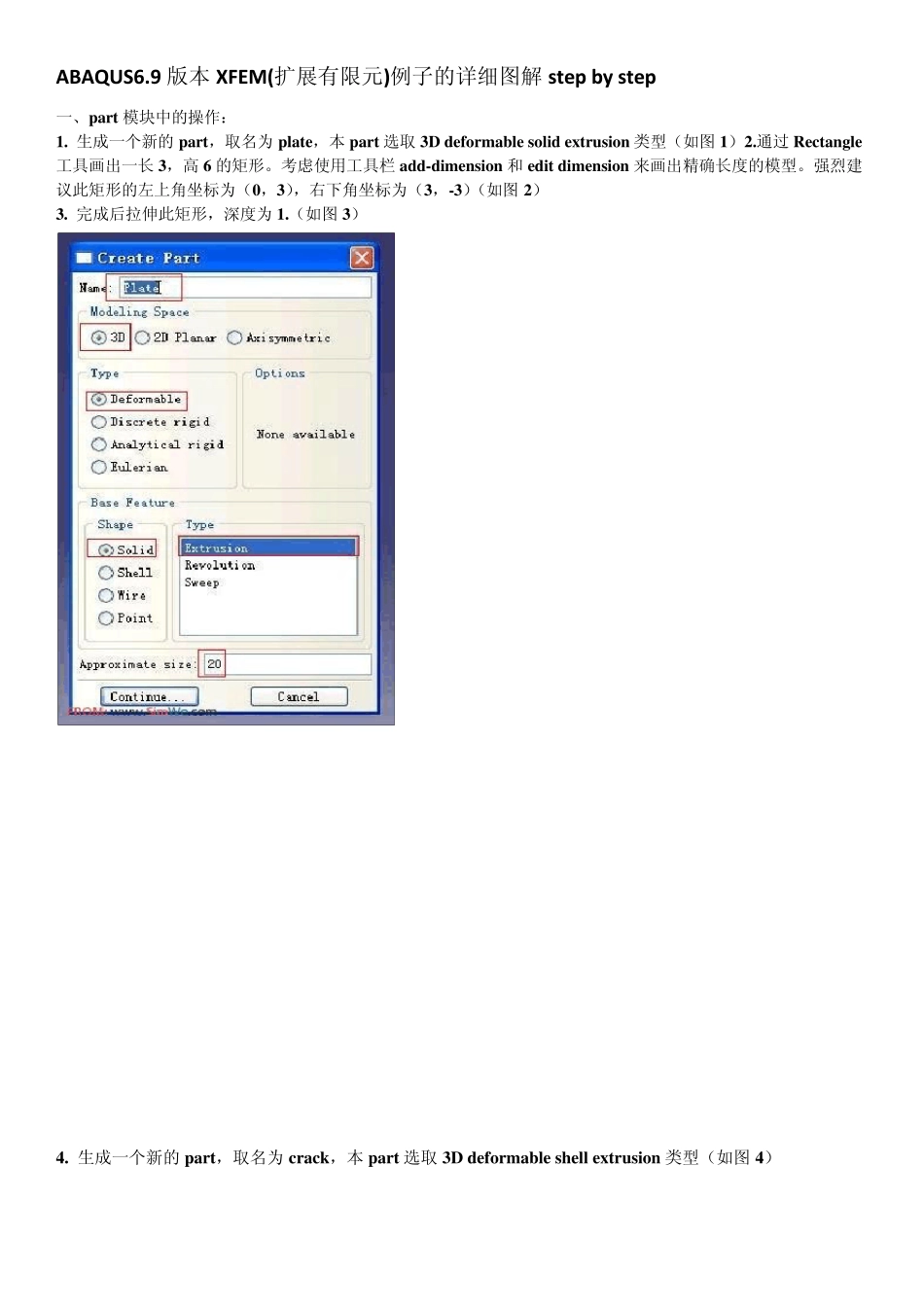

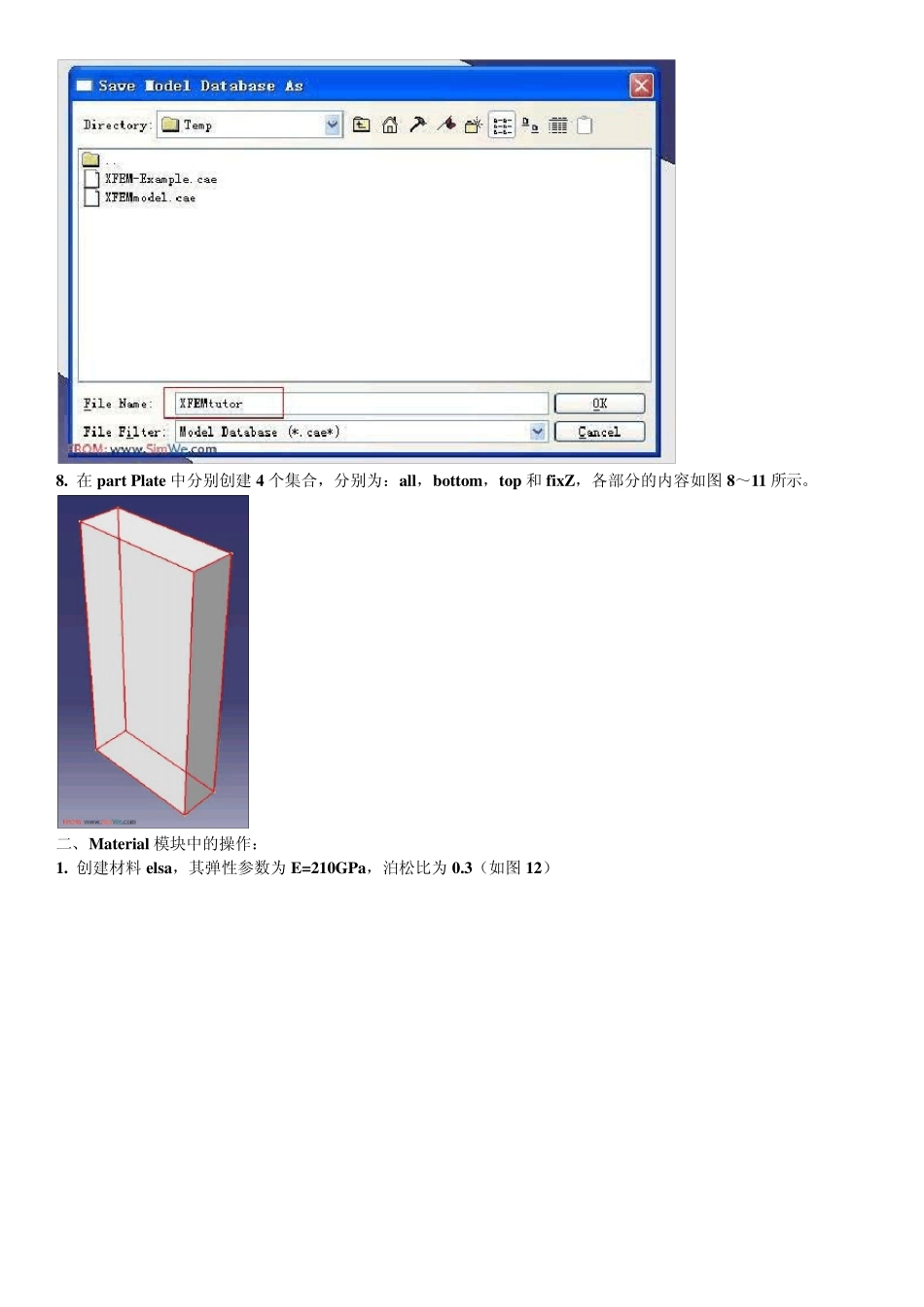

ABAQUS6.9 版本XFEM(扩展有限元)例子的详细图解step by step 一、part 模块中的操作： 1. 生成一个新的part，取名为 plate，本part 选取 3D deformable solid extrusion 类型（如图1）2.通过 Rectangle工具画出一长 3，高 6 的矩形。考虑使用工具栏 add-dimension 和 edit dimension 来画出精确长度的模型。强烈建议此矩形的左上角坐标为（0，3），右下角坐标为（3，-3）（如图2） 3. 完成后拉伸此矩形，深度为 1.（如图3） 4. 生成一个新的part，取名为 crack，本part 选取 3D deformable shell extrusion 类型（如图4） 5. 生成一条线，此线的左端点坐标为（0，0.08），右端点坐标为（1.5，0.08） 6 . 完成后拉伸此线，深度为1 .（如图6 ） 7.保存此模型为XFEMtu tor（如图7），以后经常保存模型，不再累述。 8. 在part Plate 中分别创建4 个集合，分别为：all，bottom，top 和fix Z，各部分的内容如图8～11 所示。 二、Material 模块中的操作： 1. 创建材料 elsa，其弹性参数为E=210GPa，泊松比为0.3（如图12） 最大主应力失效准则作为损伤起始的判据，最大主应力为84.4MPa（如图13） 损伤演化选取基于能量的、线性软化的、混合模式的指数损伤演化规律，有关参数为G1C= G2C= G3C=42200N/m ，=1.（如图14） 2.创建一个 Solid Homogeneou s 的 section，名为 solid（如图 15），此 section 与材料 elsa 相联（如图 16），并将此 section 赋给 plate part（也就是集合 all）（如图 17） 3 .赋予材料取向，分别如图1 8 ～2 1 所示。 三、划分网格： 网格控制为：Hex 型 structured（如图 22），单元类型为 C3D8R（如图 23）设置 plate 各边的网格种子为 8，26，36（如图 24），各边种子的个数不能改变（如图 25） 四、装配模块：选中 plate 和 crack 两个 part，分别生成 2 个实体（如图 26），生成一个参考点，参考点的坐标为（1.5，-3，0）（如图 27，28）。将参考点的名字改为 db（如图 29，30）。生成集合 bdisp，此集合包含 db 这个点。 五、Interaction 模块中创建约束方程 ce_bot，如图 31 所示。 六．Step 模块中的操作： 1.建立个static 的分析步，如图32 所示。打开几何非线性开关，如图33 所示。设置增量步，如图34 所示。打开解控制，如图35 和图36 所示，并进行有关参数的设置，如图37 和图38 ...
