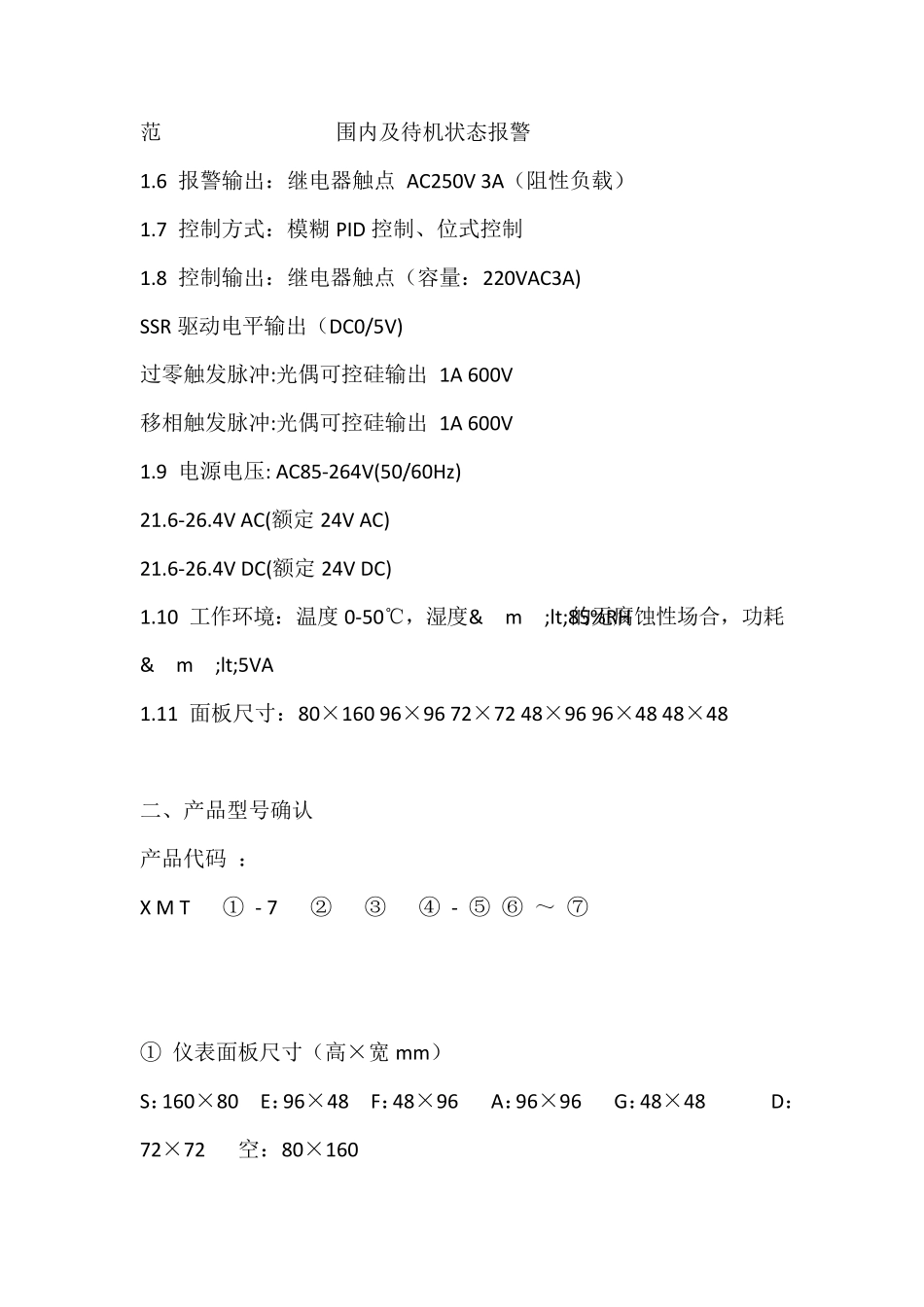

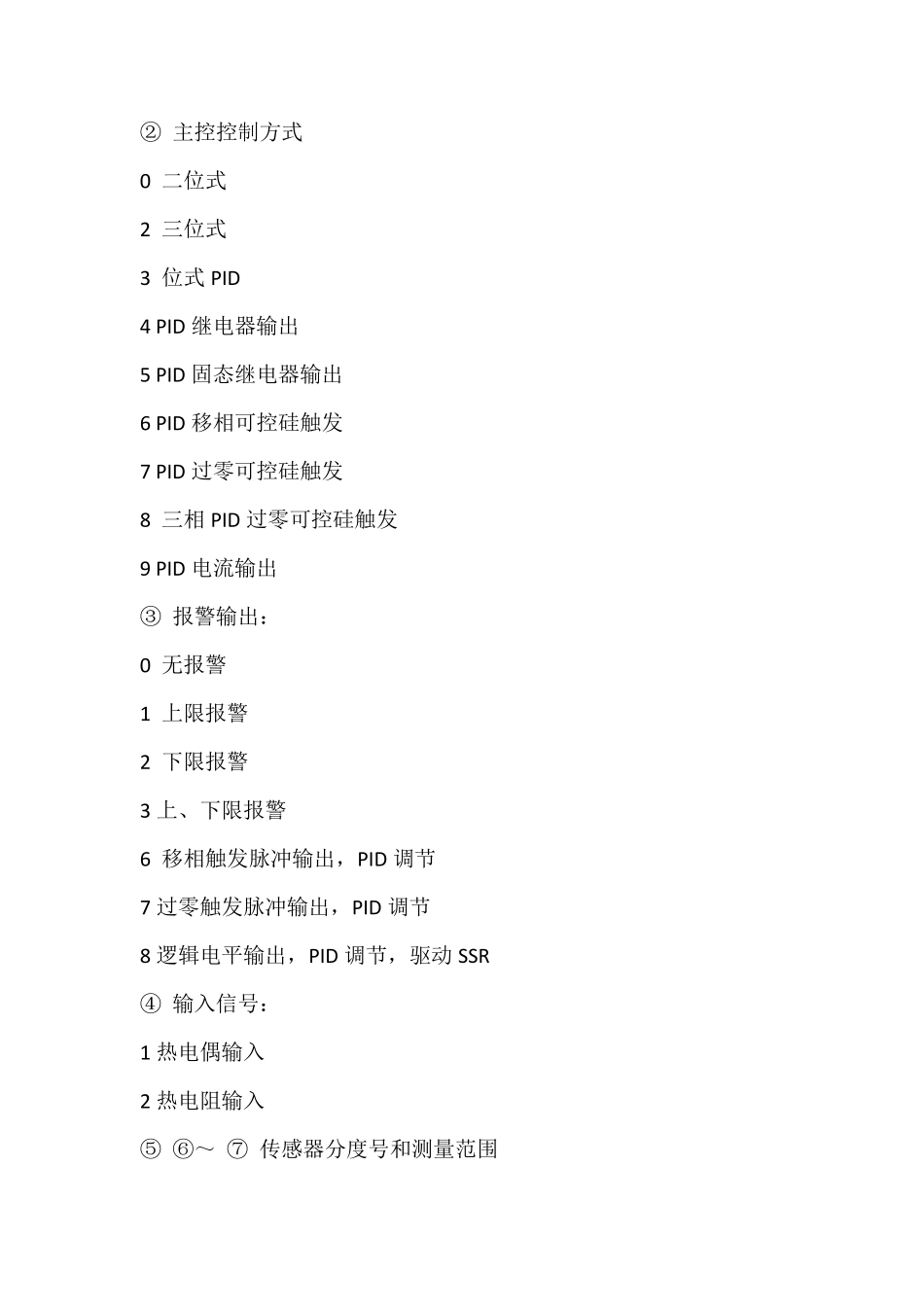

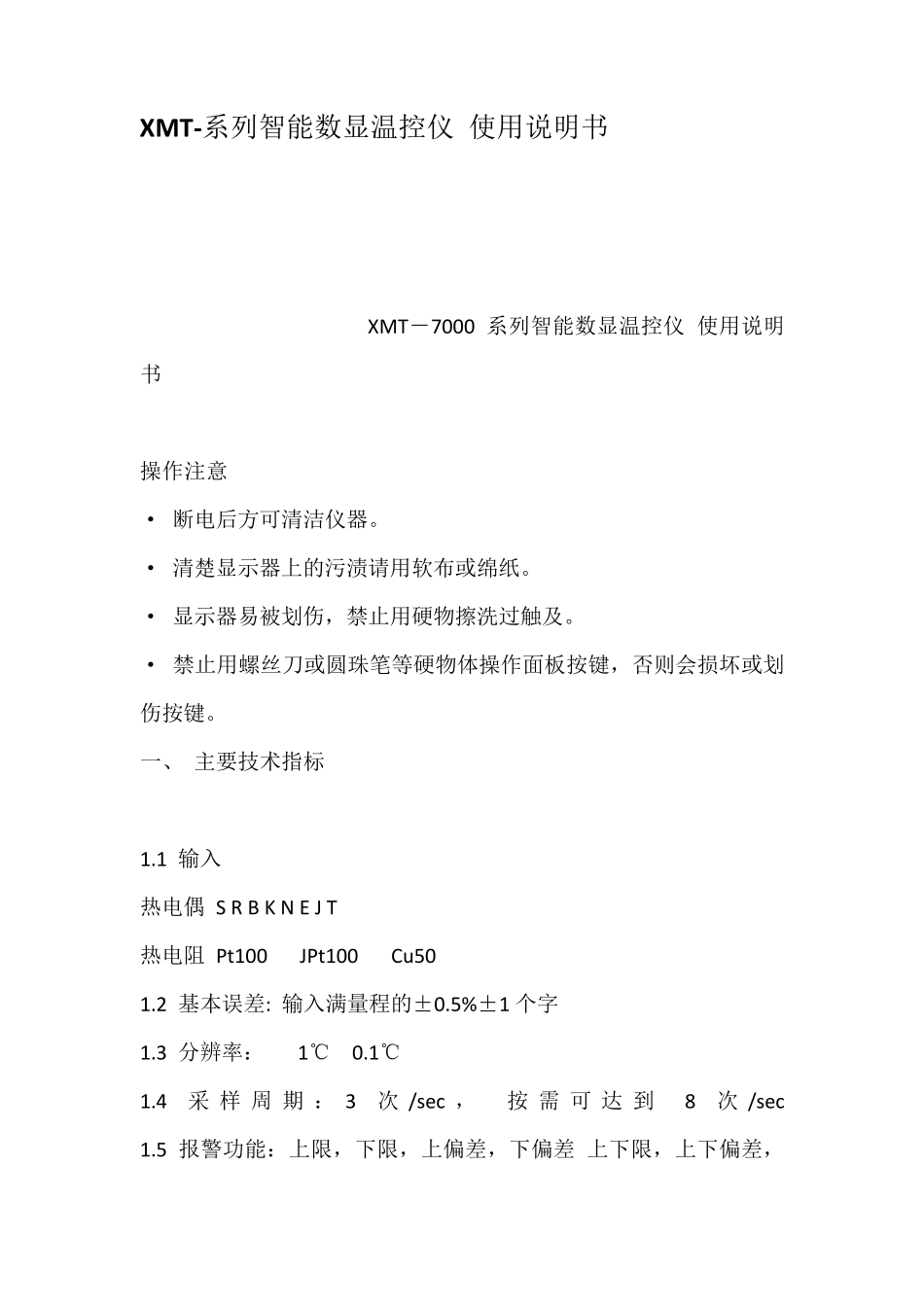

XMT-系列智能数显温控仪 使用说明书 XMT－7000 系列智能数显温控仪 使用说明书 操作注意 · 断电后方可清洁仪器。 · 清楚显示器上的污渍请用软布或绵纸。 · 显示器易被划伤，禁止用硬物擦洗过触及。 · 禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。 一、 主要技术指标 1.1 输入 热电偶 S R B K N E J T 热电阻 Pt100 JPt100 Cu 50 1.2 基本误差: 输入满量程的±0.5%±1 个字 1.3 分辨率： 1℃ 0.1℃ 1.4 采 样 周 期 ： 3次 /sec ， 按需 可达 到 8次 /sec 1.5 报警功能：上限，下限，上偏差，下偏差 上下限，上下偏差，范 围内及待机状态报警 1.6 报警输出：继电器触点 AC250V 3A（阻性负载） 1.7 控制方式：模糊PID 控制、位式控制 1.8 控制输出：继电器触点（容量：220VAC3A) SSR 驱动电平输出（DC0/5V) 过零触发脉冲:光偶可控硅输出 1A 600V 移相触发脉冲:光偶可控硅输出 1A 600V 1.9 电源电压: AC85-264V(50/60Hz) 21.6-26.4V AC(额定24V AC) 21.6-26.4V DC(额定24V DC) 1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA 1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码 ： X M T ① - 7 ② ③ ④ - ⑤ ⑥ ～ ⑦ ① 仪表面板尺寸（高×宽 mm） S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160 ② 主控控制方式 0 二位式 2 三位式 3 位式 PID 4 PID 继电器输出 5 PID 固态继电器输出 6 PID 移相可控硅触发 7 PID 过零可控硅触发 8 三相 PID 过零可控硅触发 9 PID 电流输出 ③ 报警输出： 0 无报警 1 上限报警 2 下限报警 3 上、下限报警 6 移相触发脉冲输出，PID 调节 7 过零触发脉冲输出，PID 调节 8 逻辑电平输出，PID 调节，驱动 SSR ④ 输入信号： 1 热电偶输入 2 热电阻输入 ⑤ ⑥～ ⑦ 传感器分度号和测量范围 例:XMTE-7431 K 0~400℃ 为PID 位式控制，继电器输出，配用K 分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm 的经济性智能仪表。 三、安 装 （1）仪表安装于以下环境 大气压力：86 ~ 106kPa 环境温度：0 ~50 ℃ 相对湿度：45 ~ 85%RH （2）安装时应注意以下情况 环境温度的急剧...
