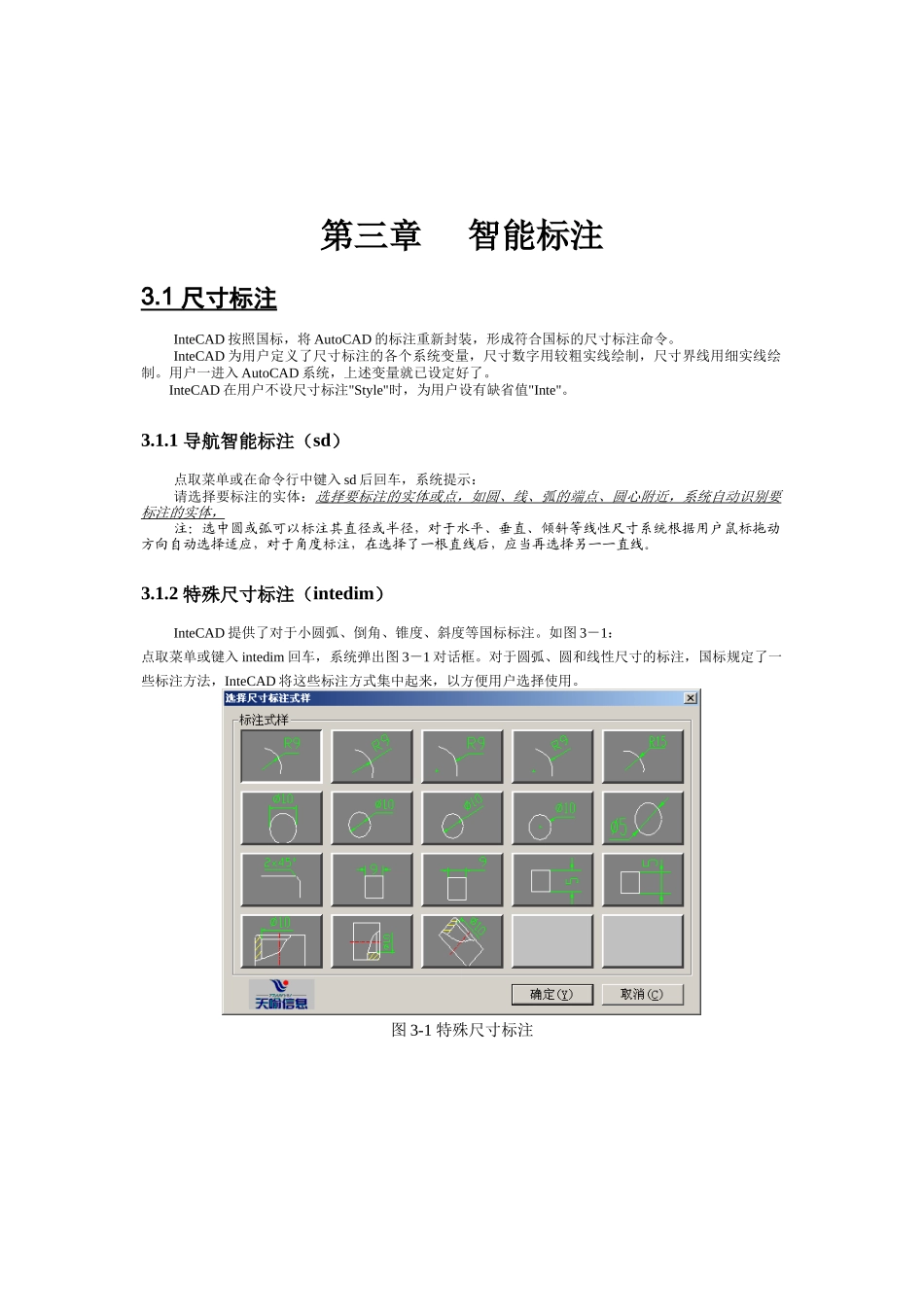

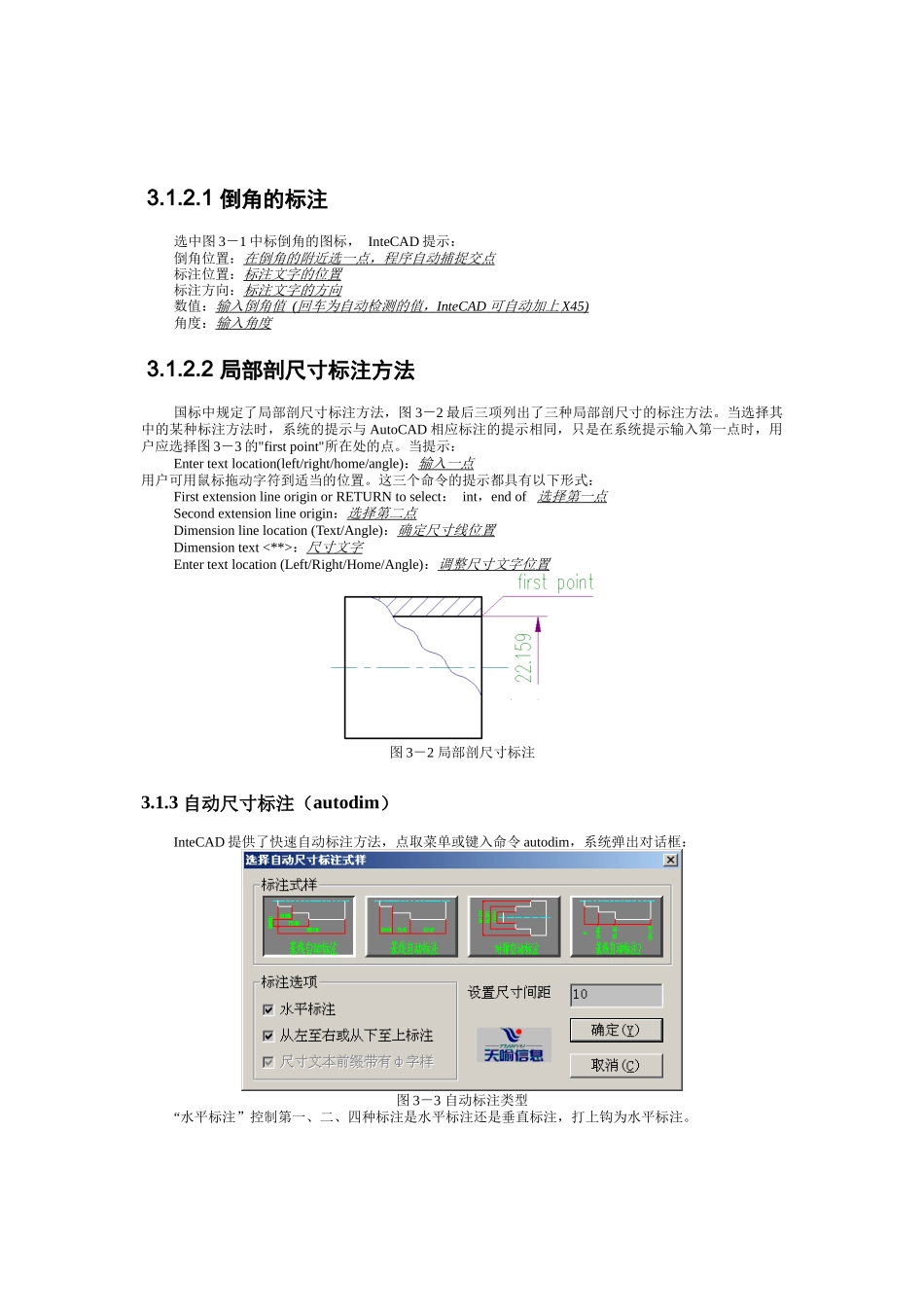

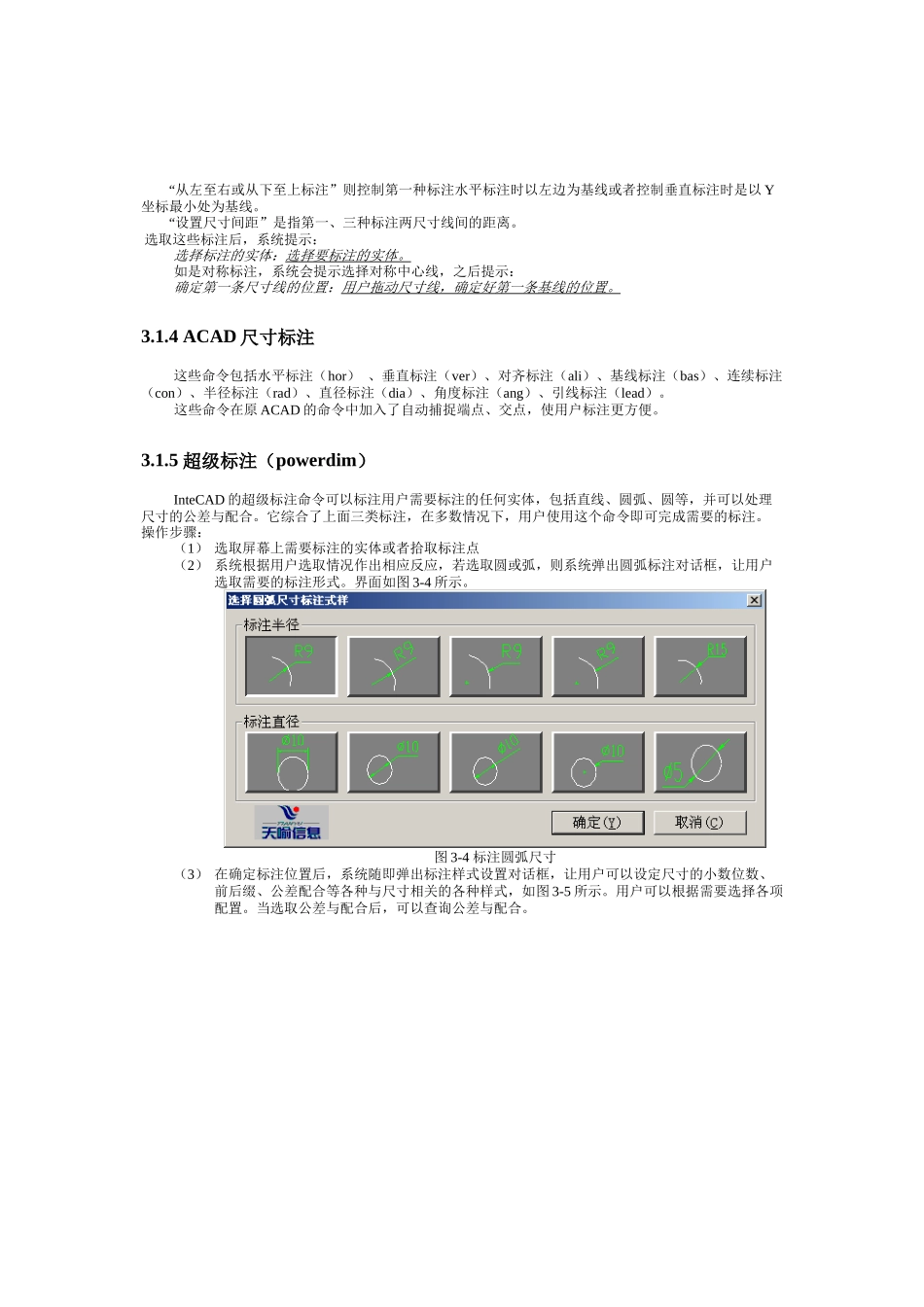

第三章 智能标注3.1 尺寸标注 InteCAD 按照国标，将 AutoCAD 的标注重新封装，形成符合国标的尺寸标注命令。InteCAD 为用户定义了尺寸标注的各个系统变量，尺寸数字用较粗实线绘制，尺寸界线用细实线绘制。用户一进入 AutoCAD 系统，上述变量就已设定好了。InteCAD 在用户不设尺寸标注"Style"时，为用户设有缺省值"Inte"。3.1.1 导航智能标注（sd）点取菜单或在命令行中键入 sd 后回车，系统提示：请选择要标注的实体：选择要标注的实体或点，如圆、线、弧的端点、圆心附近，系统自动识别要标注的实体，注：选中圆或弧可以标注其直径或半径，对于水平、垂直、倾斜等线性尺寸系统根据用户鼠标拖动方向自动选择适应，对于角度标注，在选择了一根直线后，应当再选择另一一直线。3.1.2 特殊尺寸标注（intedim） InteCAD 提供了对于小圆弧、倒角、锥度、斜度等国标标注。如图 3－1：点取菜单或键入 intedim 回车，系统弹出图 3－1 对话框。对于圆弧、圆和线性尺寸的标注，国标规定了一些标注方法，InteCAD 将这些标注方式集中起来，以方便用户选择使用。图 3-1 特殊尺寸标注 3.1.2.1 倒角的标注选中图 3－1 中标倒角的图标， InteCAD 提示：倒角位置：在倒角的附近选一点，程序自动捕捉交点标注位置：标注文字的位置标注方向：标注文字的方向数值：输入倒角值 ( 回车为自动检测的值， InteCAD 可自动加上 X45) 角度：输入角度 3.1.2.2 局部剖尺寸标注方法国标中规定了局部剖尺寸标注方法，图 3－2 最后三项列出了三种局部剖尺寸的标注方法。当选择其中的某种标注方法时，系统的提示与 AutoCAD 相应标注的提示相同，只是在系统提示输入第一点时，用户应选择图 3－3 的"first point"所在处的点。当提示：Enter text location(left/right/home/angle)：输入一点用户可用鼠标拖动字符到适当的位置。这三个命令的提示都具有以下形式：First extension line origin or RETURN to select： int，end of 选择第一点Second extension line origin：选择第二点Dimension line location (Text/Angle)：确定尺寸线位置Dimension text <**>：尺寸文字Enter text location (Left/Right/Home/Angle)：调整尺寸文字位置图 3－2 局部剖尺寸标注3.1.3 自动尺寸标注（autodim）InteCAD 提供了快速自动标注方法，点取菜单或键入命令 autodim，系统弹出对话框：图 3－3 自动标注类型“水平标注”...
