XXX矿3000KW发电机组施工组织设计VIP免费

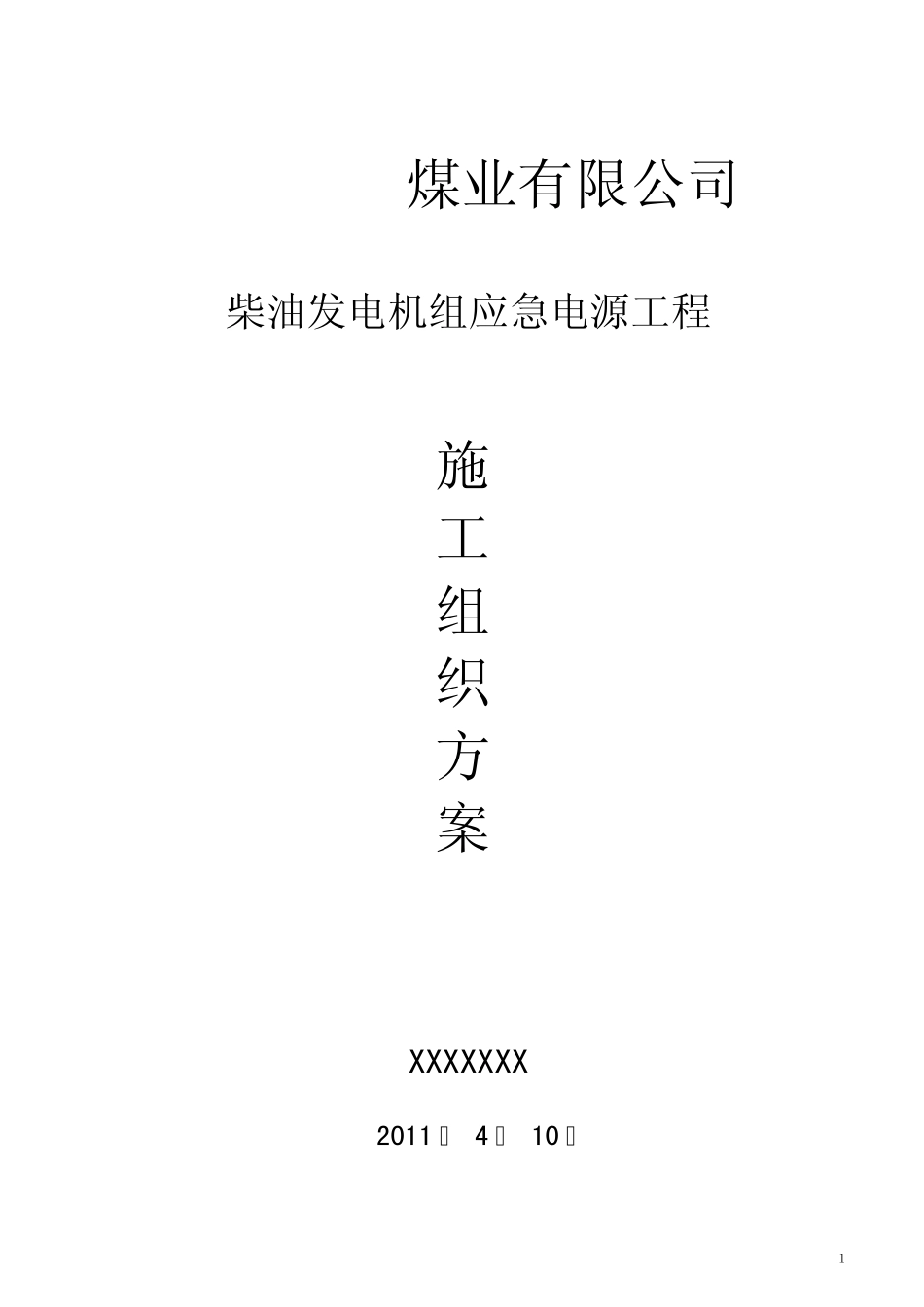

XXX矿3000KW发电机组施工组织设计_第1页
1/35

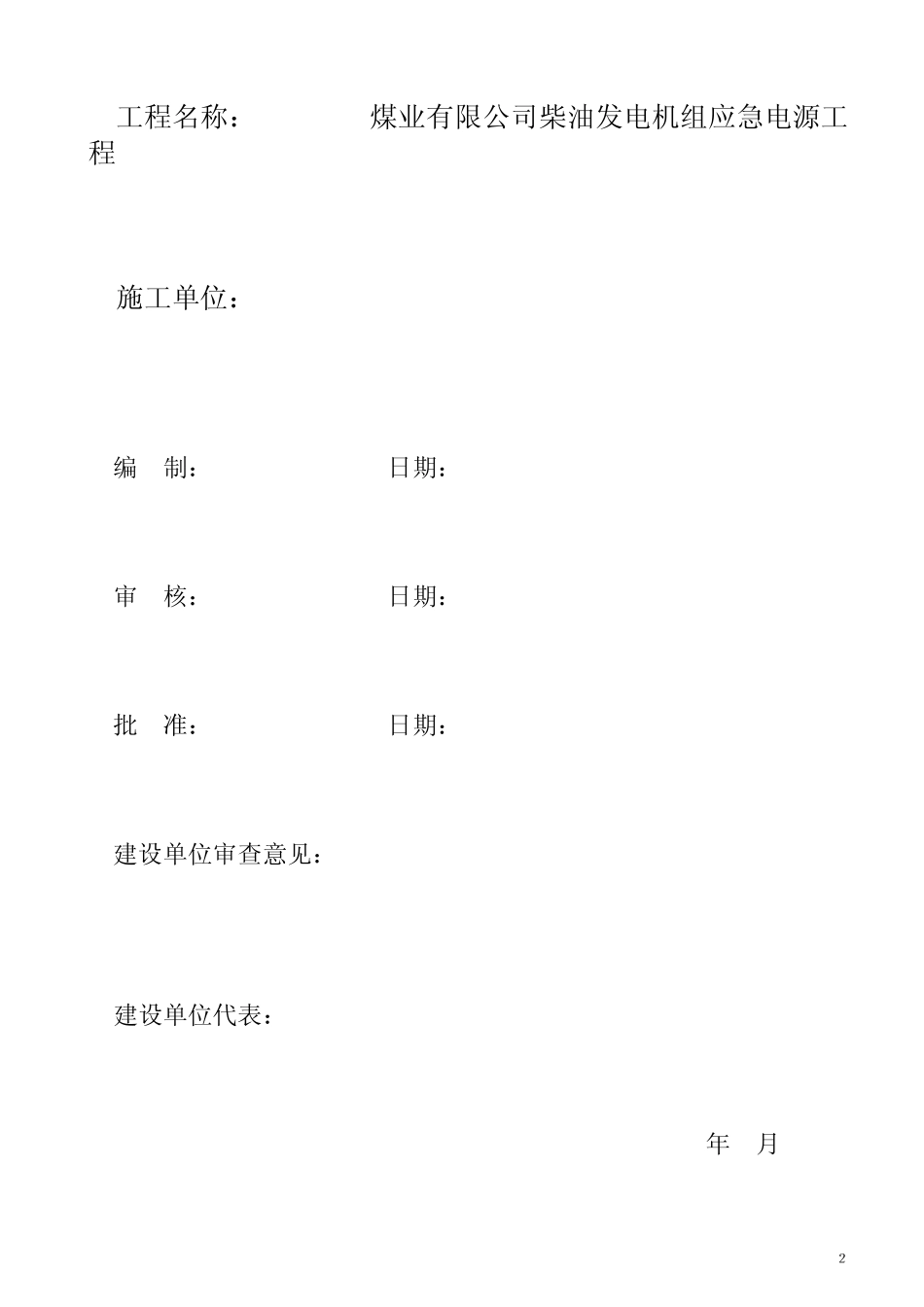

XXX矿3000KW发电机组施工组织设计_第2页
2/35

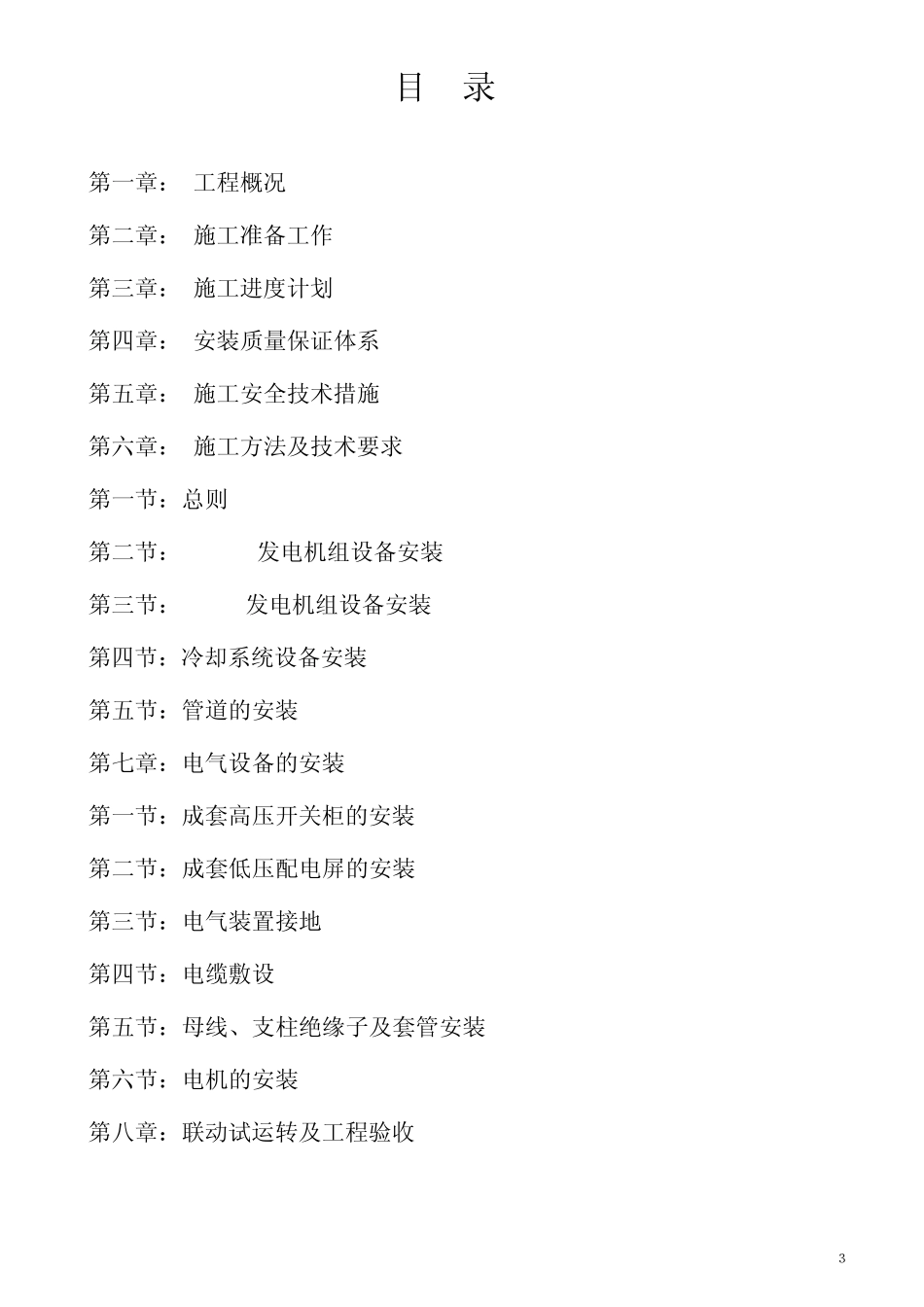

XXX矿3000KW发电机组施工组织设计_第3页
3/35
1 XXXXXXX煤业有限公司 柴油发电机组应急电源工程 施 工 组 织 方 案 XXXXXXX 2011 年 4 月 10 日 2 工程名称:XXXXXXX煤业有限公司柴油发电机组应急电源工程 施工单位:XXXXXXX 编 制: 日期: 审 核: 日期: 批 准: 日期: 建设单位审查意见: 建设单位代表: 2011年 4月 3 目 录 第一章: 工程概况 第二章: 施工准备工作 第三章: 施工进度计划 第四章: 安装质量保证体系 第五章: 施工安全技术措施 第六章: 施工方法及技术要求 第一节:总则 第二节:3000KW发电机组设备安装 第三节:200KW发电机组设备安装 第四节:冷却系统设备安装 第五节:管道的安装 第七章:电气设备的安装 第一节:成套高压开关柜的安装 第二节:成套低压配电屏的安装 第三节:电气装置接地 第四节:电缆敷设 第五节:母线、支柱绝缘子及套管安装 第六节:电机的安装 第八章:联动试运转及工程验收 4 第一章 工程概况 XXXXXXX煤业有限公司是XXXXX建设的第四对矿井,矿井设计生产能力年3MT/A,服务年限是80年。柴油发电机组应急电源工程由煤炭工业XXXXX设计研究院有限公司设计,功能是作为矿井的第三电源之作用。主要设备包括SP4125-50 3000KW 10.5KV发电机组一套,辅助柴油发电机组200KW 0.6KV一个,VHD-0.7/30-SB风冷式空气压缩机2台,1.5m³储 气罐 一个,冷却 水 塔 1套,离 心水 泵 2套,消 音 器 2个,高 压开 关 柜 9套,低 压开 关 柜 3套,直 流 电源1套,逆功率 吸 收 装 置 一套,中 性 接 地 电阻 柜 1套,中 央 控 制 屏 1套,加 油机2套。 3000KW发电机组统 一成 套供 货 ,生产厂 家 为XXXXXXX科 技 有限公司,机组由柴油发动 机、 发电机及 相 关 部 件 组成 ,发电机采 用同 步 交 流 无 刷 励 磁 发电机,发动 机与 发电机刚 性 安装 在公共底座上,用高 弹性 联轴节连接 ,公共底座与 基础之间采 用弹性 隔振器 ,机组采 用水 -水 热交 换器 冷却 ,噪声在机组满载时不大于85dB,配置 200KW小型柴油发电机组作为3000KW柴油发电机组的辅助动 力电源,因为XXXXXXX矿井副井提升机循环运行工作,一个运行周期包括启动 -加 速-匀速-减速-停止阶段,提升机减速时,电动 机转为发电机状态,产生逆 功,必须要设置逆 功率 接 收 装 置 以及 逆 功率 控 制 器 ,自动 检测...
