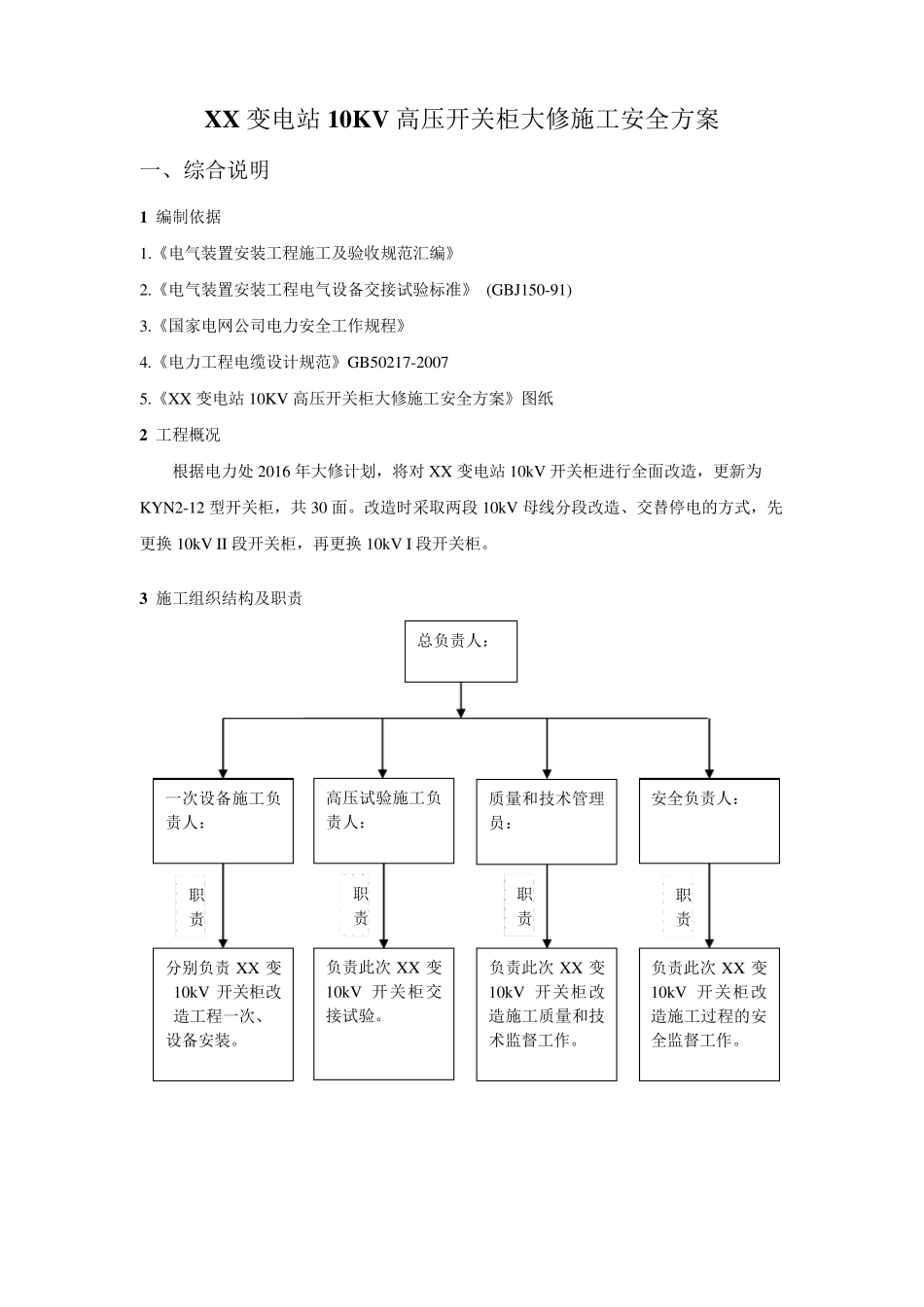

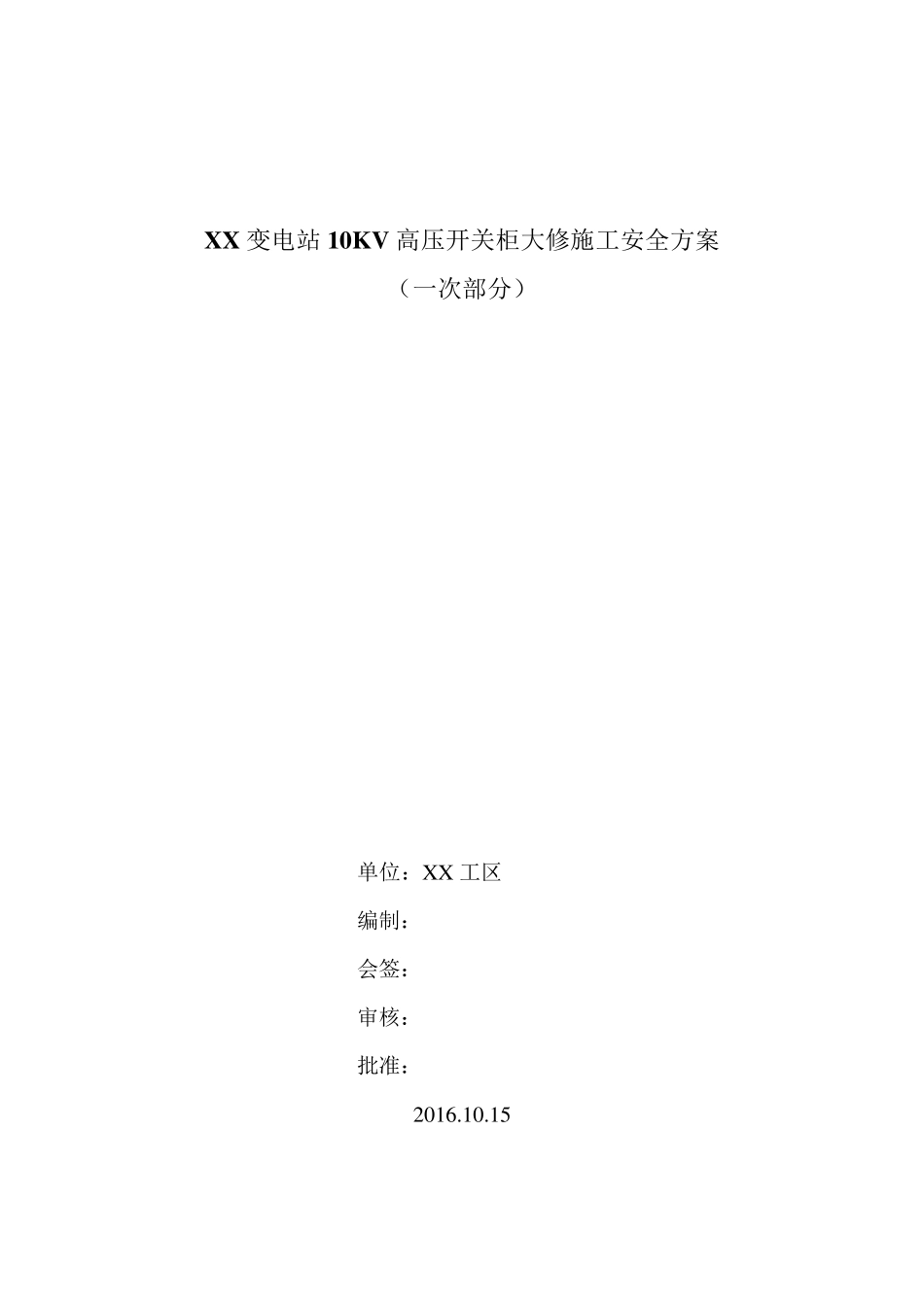

XX 变电站10KV 高压开关柜大修施工安全方案 （一次部分） 单位：X X 工区 编制： 会签： 审核： 批准： 2016.10.15 XX 变电站10KV 高压开关柜大修施工安全方案 一、综合说明 1 编制依据 1.《电气装置安装工程施工及验收规范汇编》 2.《电气装置安装工程电气设备交接试验标准》 (GBJ150-91) 3.《国家电网公司电力安全工作规程》 4.《电力工程电缆设计规范》GB50217-2007 5.《XX 变电站10KV 高压开关柜大修施工安全方案》图纸 2 工程概况 根据电力处 2016 年大修计划，将对 XX 变电站10kV 开关柜进行全面改造，更新为KYN2-12 型开关柜，共 30 面。改造时采取两段 10kV 母线分段改造、交替停电的方式，先更换 10kV II 段开关柜，再更换 10kV I 段开关柜。 3 施工组织结构及职责 一次设备施工负责人： 总负责人： 分别负责 XX 变10kV 开关柜改造工程一次、 设备安装。 负责此次 XX 变10kV 开关柜改造施工质量和技术监督工作。 质量和技术管理员： 安全负责人： 负责此次 XX 变10kV 开关柜改造施工过程的安全监督工作。 职责职职责负责此次 XX 变10kV 开关柜交接试验。 高压试验施工负责人： 责职责二、施工前的准备 1 准备工作安排 √ 序号 内 容 标 准 责任人 备注 1 开工前 10 天，向有关部门上报本次工作材料计划 根据《XX 变 10kV 高压开关柜大修》图纸要求 2 开工前三天，准备好施工所需仪器仪表、工器具、设备、相关材料、相关图纸 仪器仪表、工器具、设备应检验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况 3 开工前确定现场工器具摆放位置 现场工器具摆放位置参考定置图，确保现场施工安全可靠 4 根据本次作业内容和性质确定好 XX 人员，并组织学习本方案 要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项 2 材料设备 √ 序号 名 称 规格 单位 数量 备 注 1 10kV 成套开关柜 KYN2-12 3150/40A 面 2 2 10kV 成套开关柜 KYN2-12 2000/40A 面 1 3 10kV 成套开关柜 KYN2-12 2000A 面 1 4 10kV 成套开关柜 KYN2-12 1250/31.5 面 23 5 PT 柜 KYN2-12 面 2 6 所用变柜 KYN2-12 面 1 7 10kV 段内母线桥 套 2 含桥内母线 8 10kV 室内母线桥 套 2 穿墙套管至进线柜之间（含桥内母线） 9 主母线 TMY-100*10 米 240 10 万...
