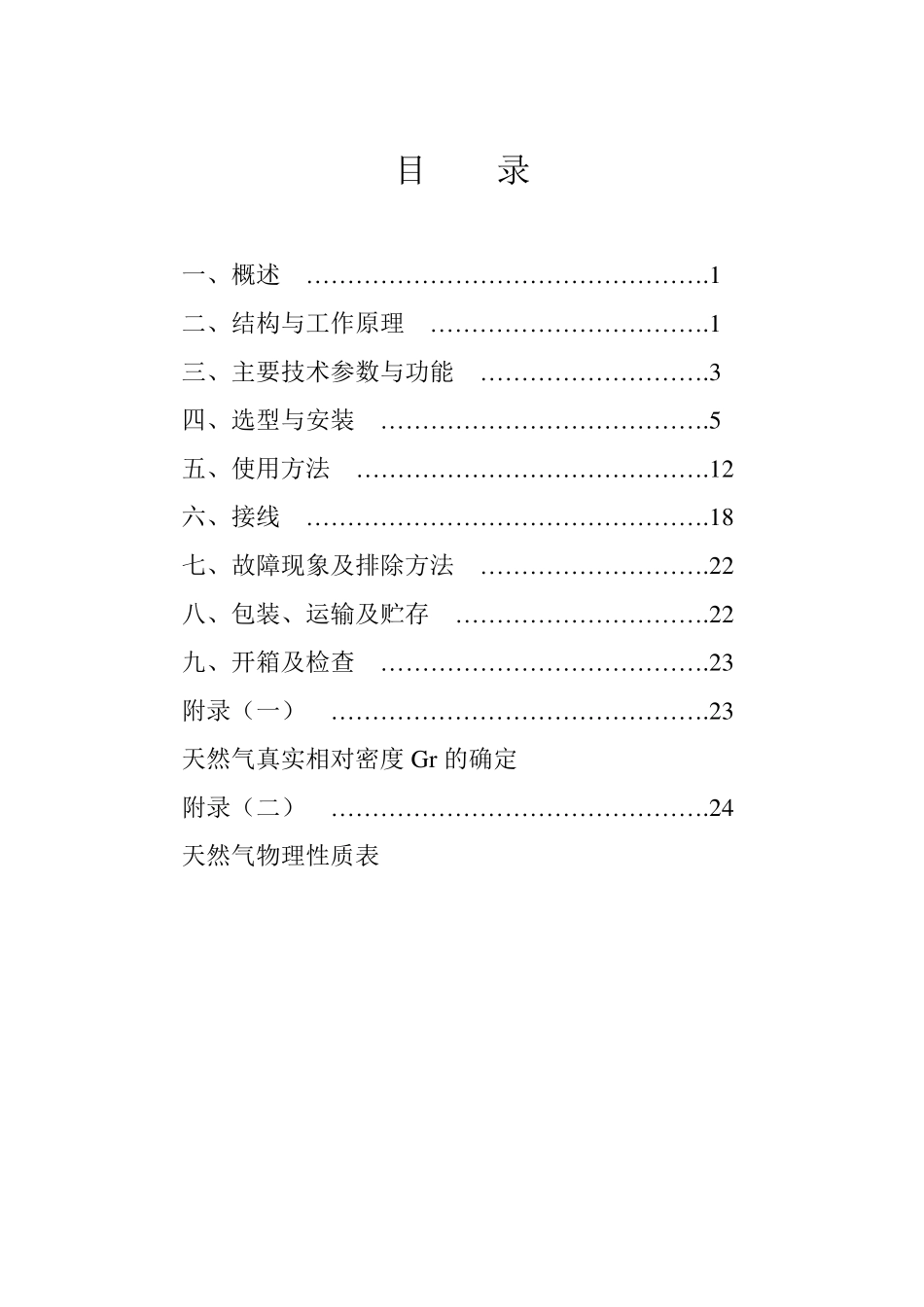

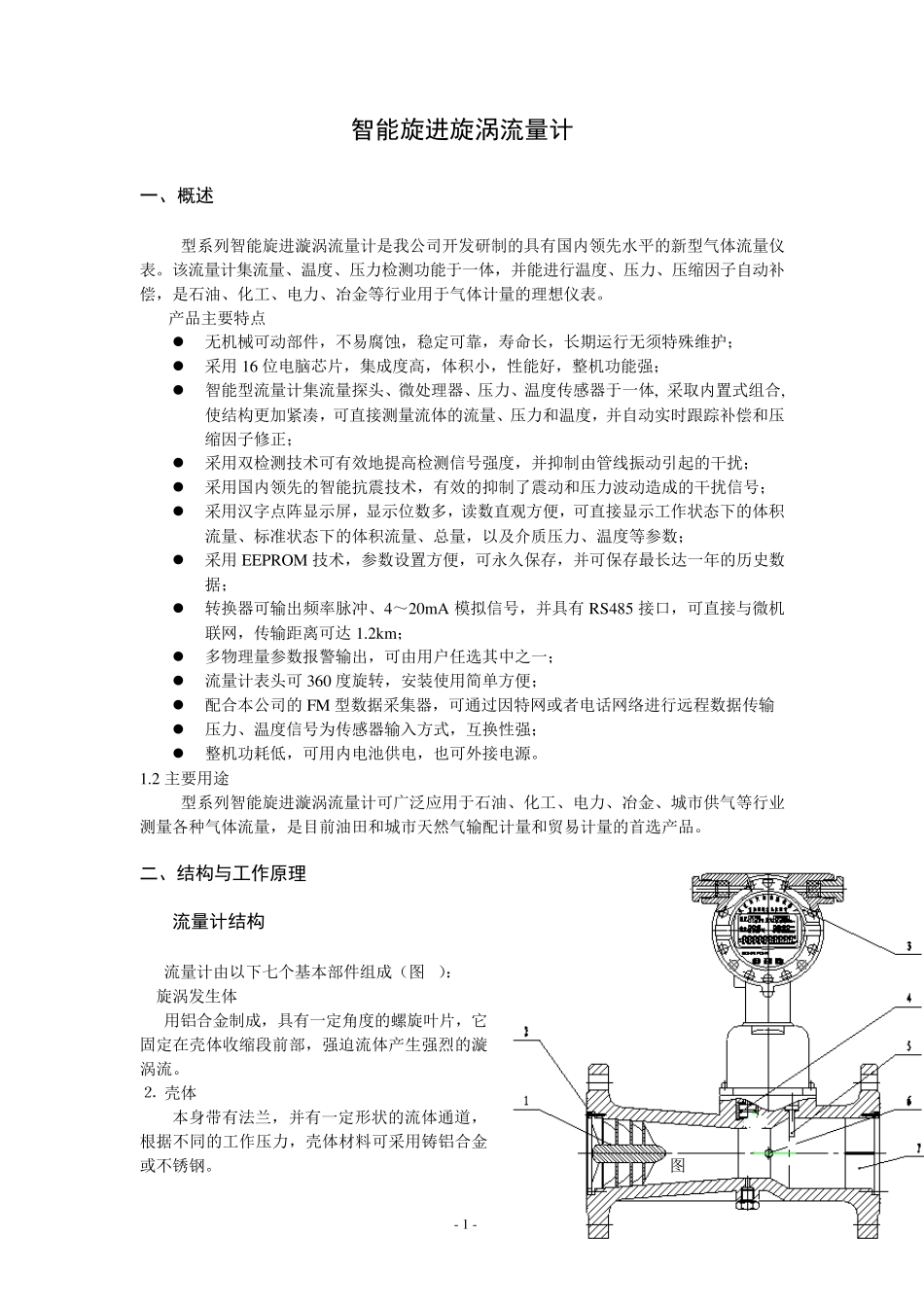

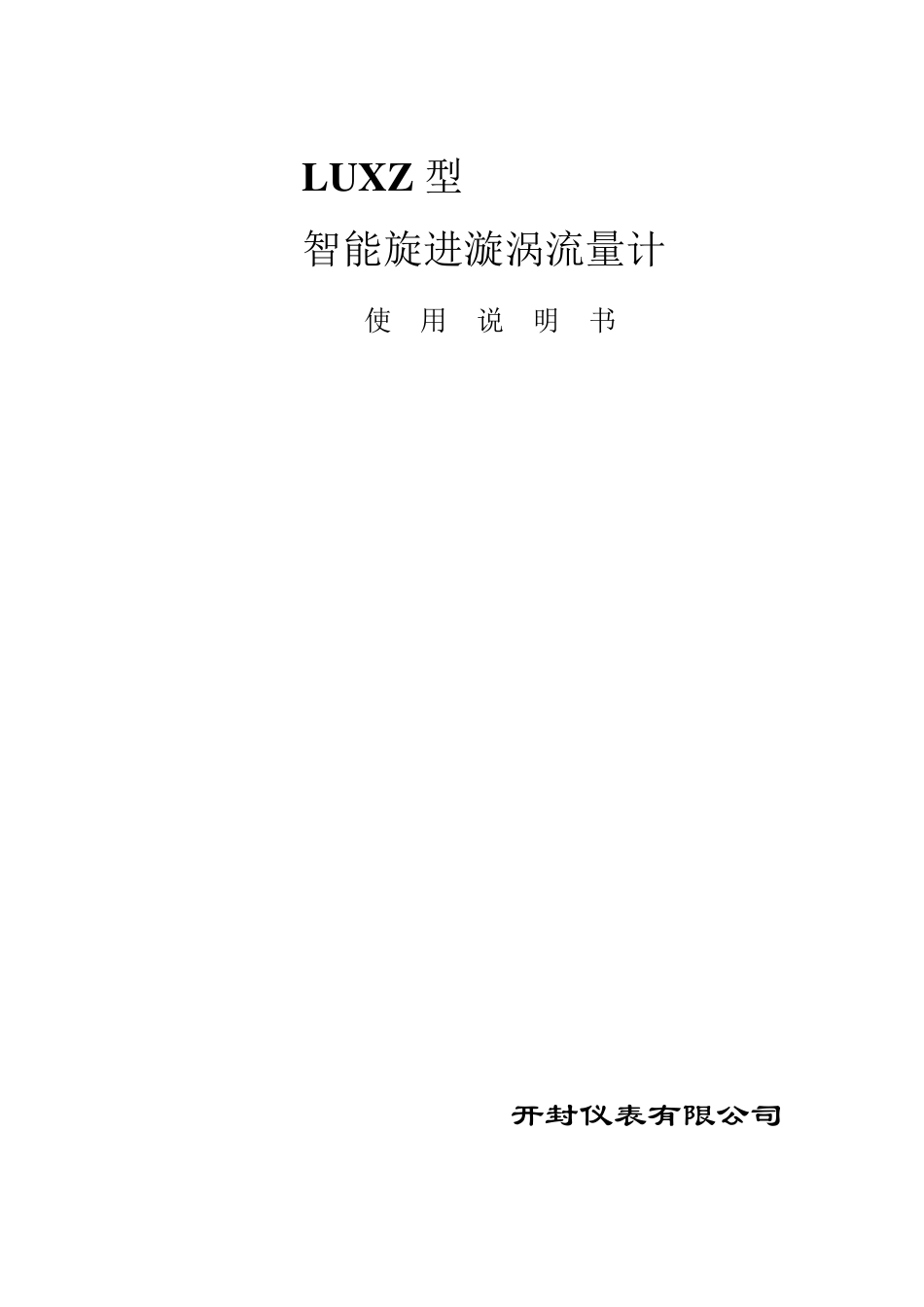

LUXZ 型 智能旋进漩涡流量计 使 用 说 明 书 开封仪表有限公司 目 录 一、概述 ………………………………………….1 二、结构与工作原理 …………………………….1 三、主要技术参数与功能 ……………………….3 四、选型与安装 ………………………………….5 五、使用方法 …………………………………….12 六、接线 ………………………………………….18 七、故障现象及排除方法 ……………………….22 八、包装、运输及贮存 ………………………….22 九、开箱及检查 ………………………………….23 附录（一） ……………………………………….23 天然气真实相对密度 Gr的确定 附录（二） ……………………………………….24 天然气物理性质表 - 1 - 智能旋进旋涡流量计 一、概述 LUXZ型系列智能旋进漩涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。 1.1产品主要特点 无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护； 采用 16 位电脑芯片，集成度高，体积小，性能好，整机功能强； 智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正； 采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰； 采用国内领先的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号； 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数； 采用 EEPROM 技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据； 转换器可输出频率脉冲、4～20m A 模拟信号，并具有 RS485 接口，可直接与微机联网，传输距离可达1.2km ； 多物理量参数报警输出，可由用户任选其中之一； 流量计表头可 360 度旋转，安装使用简单方便； 配合本公司的 FM 型数据采集器，可通过因特网或者电话网络进行远程数据传输 压力、温度信号为传感器输入方式，互换性强； 整机功耗低，可用内电池供电，也可外接电源。 1.2 主要用途 LUXZ型系列智能...
