YAMAHA效果器REV100中文使用说明书VIP免费

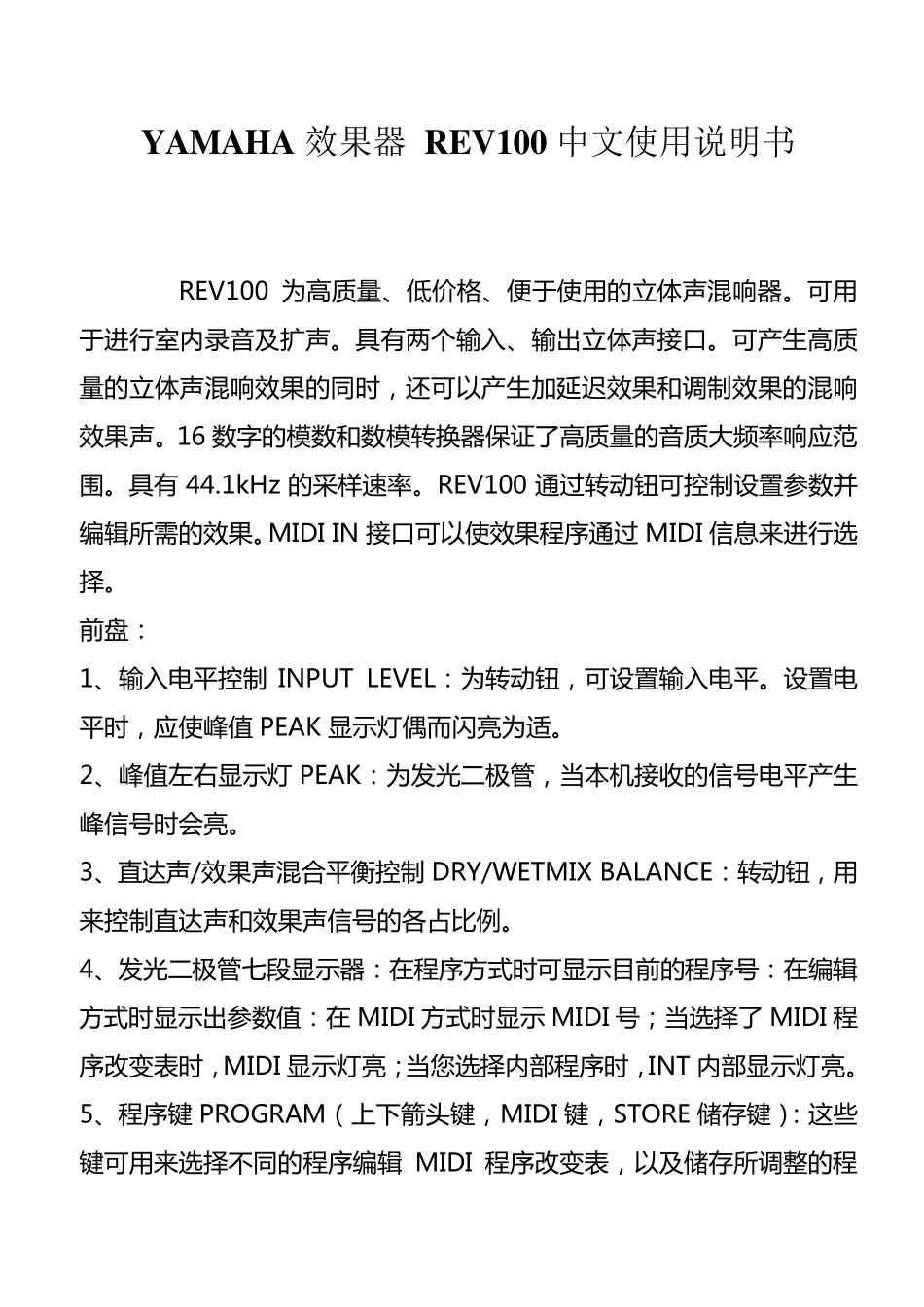

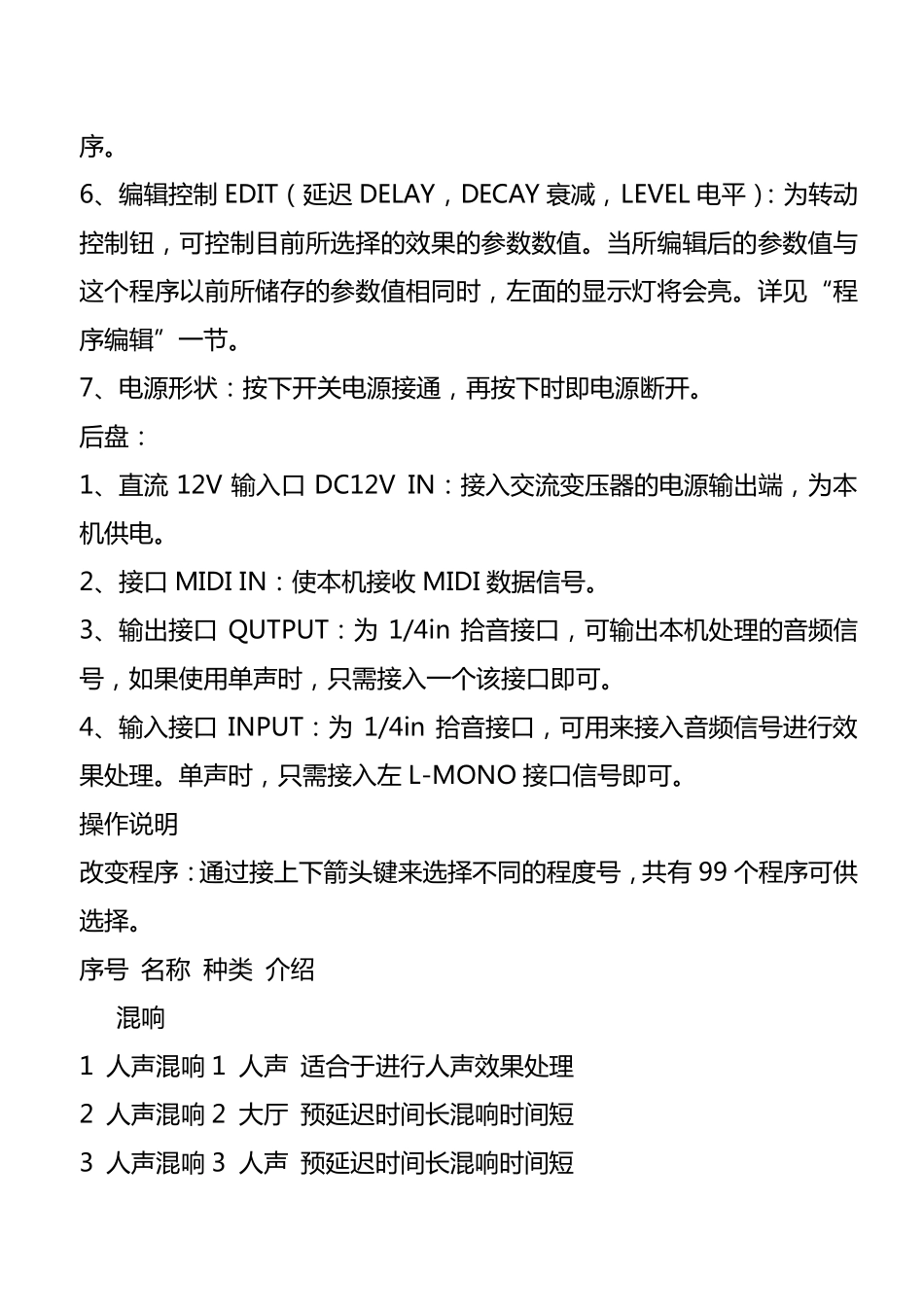

YAMAHA 效果器 REV100 中文使用说明书 REV100 为 高 质 量 、低价格、便于使用的立体声混响器。可用于进行室内录音及扩声。具有两个输入、输出立体声接口。可产生高 质量 的立体声混响效果的同时，还可以产生加延迟效果和调制效果的混响效果声。16 数字的模数和数模转换器保证了高 质 量 的音质 大频率响应范围。具有 44.1kHz 的采样速率。REV100 通过转动钮可控制设置参数并编辑所需的效果。MIDI IN 接口可以使效果程序通过 MIDI 信息来进行选择。 前盘： 1、输入电平控制 INPUT LEVEL：为 转动钮，可设置输入电平。设置电平时，应使峰值 PEAK 显示灯偶而闪亮为 适。 2、峰值左右显示灯 PEAK：为 发光二极管，当本机接收的信号电平产生峰信号时会亮。 3、直达声/效果声混合平衡控制 DRY/WETMIX BALANCE：转动钮，用来控制直达声和效果声信号的各占比例。 4、发光二极管七段显示器：在程序方式时可显示目前的程序号：在编辑方式时显示出参数值：在 MIDI 方式时显示 MIDI 号；当选择了 MIDI 程序改变表时，MIDI 显示灯亮；当您选择内部程序时，INT 内部显示灯亮。 5、程序键 PROGRAM（上下箭头键，MIDI 键，STORE 储存键）：这些键可用来选择不同的程序编辑 MIDI 程序改变表，以及储存所调整的程序 。 6、 编 辑 控 制 EDIT（ 延 迟 DELAY， DECAY 衰 减 ， LEVEL 电 平 ）： 为 转 动控 制 钮 ， 可 控 制 目 前 所 选 择 的 效 果 的 参 数 数 值 。 当 所 编 辑 后 的 参 数 值 与这 个 程 序 以 前 所 储 存 的 参 数 值 相 同 时 ， 左 面 的 显 示 灯 将 会 亮 。 详 见 “程序 编 辑 ”一节。 7、 电 源形状： 按下开关电 源接通， 再按下时 即电 源断开。 后 盘： 1、 直流 12V 输入口 DC12V IN： 接入交流变压器的 电 源输出端， 为 本机供电 。 2、 接口 MIDI IN： 使本机接收 MIDI 数 据信号。 3、 输出接口 QUTPUT： 为1/4in 拾音接口， 可 输出本机处理的 音频信号， 如果 使用单声时 ， 只需接入一个 该接口即可 。 4、 输入接口 INPUT： 为1/4in 拾音接口， 可 用来接入音频信号进行效果 处理。 单声时 ， 只需接入左 L-MONO 接口信号即可 。 操作说明 改变程 序 ： 通过接上下箭头键来选 择 不同 的 程 度号， 共...
