YAMAHA设备编程流程VIP免费

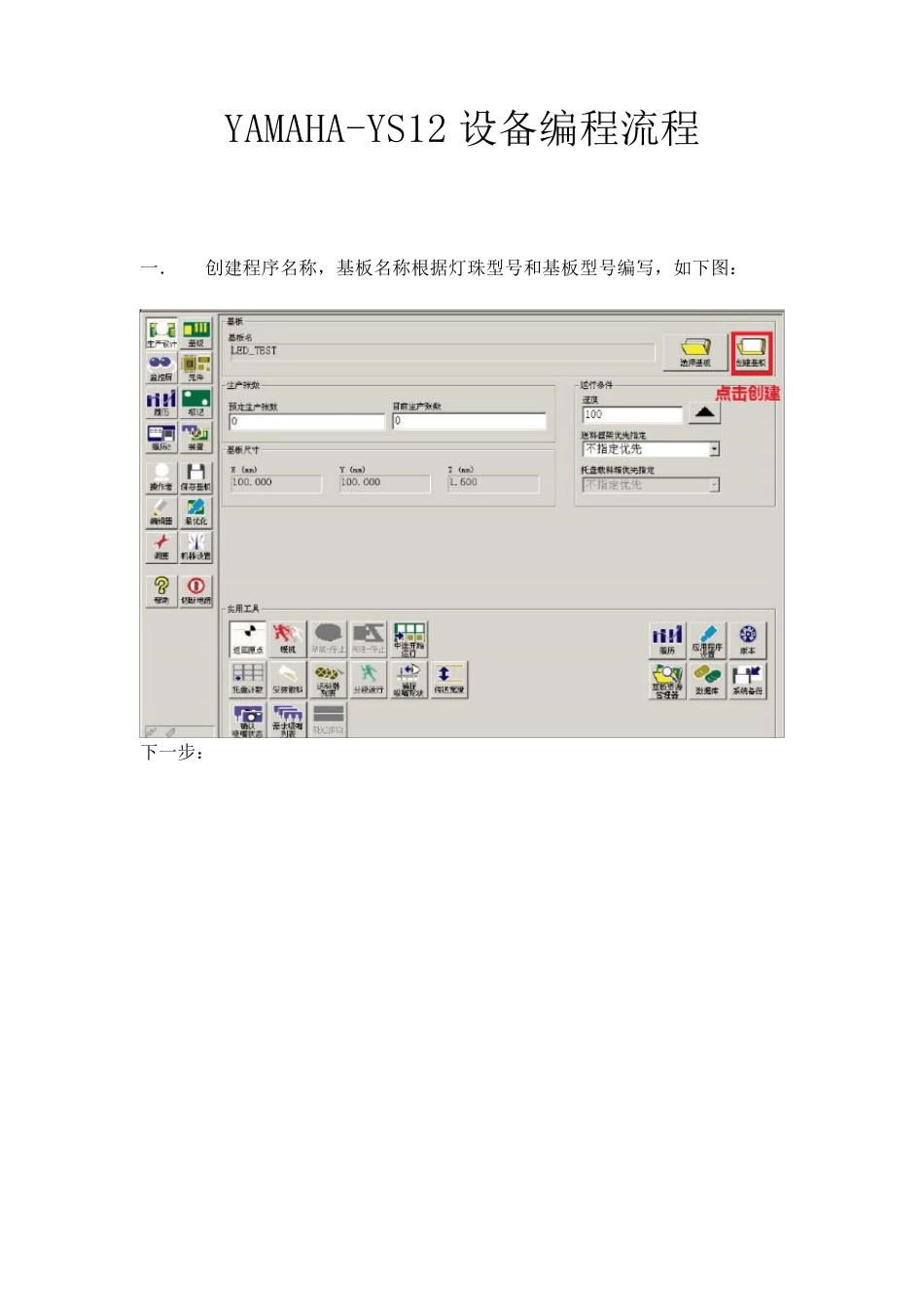

YAMAHA设备编程流程_第1页
1/11

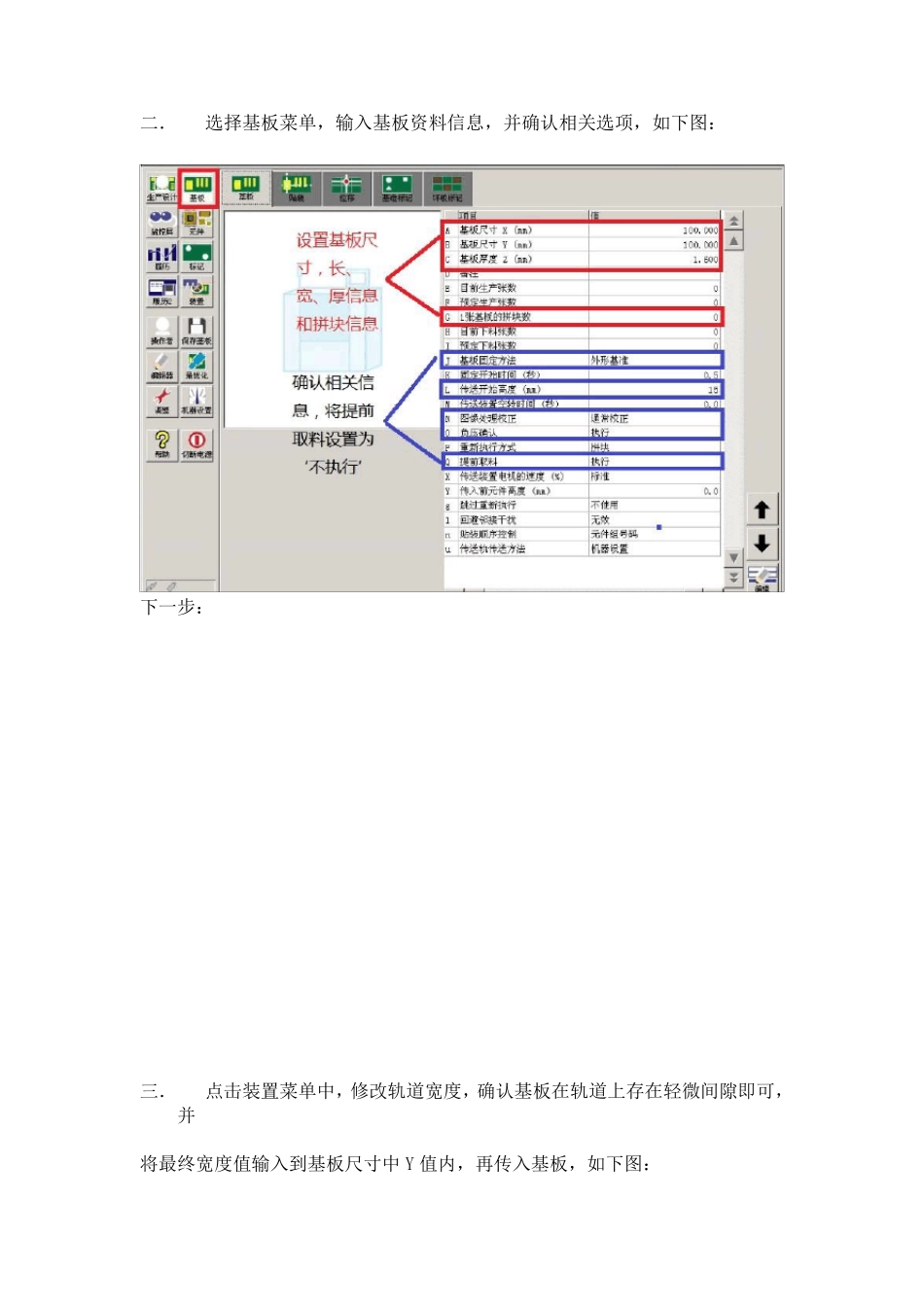

YAMAHA设备编程流程_第2页
2/11

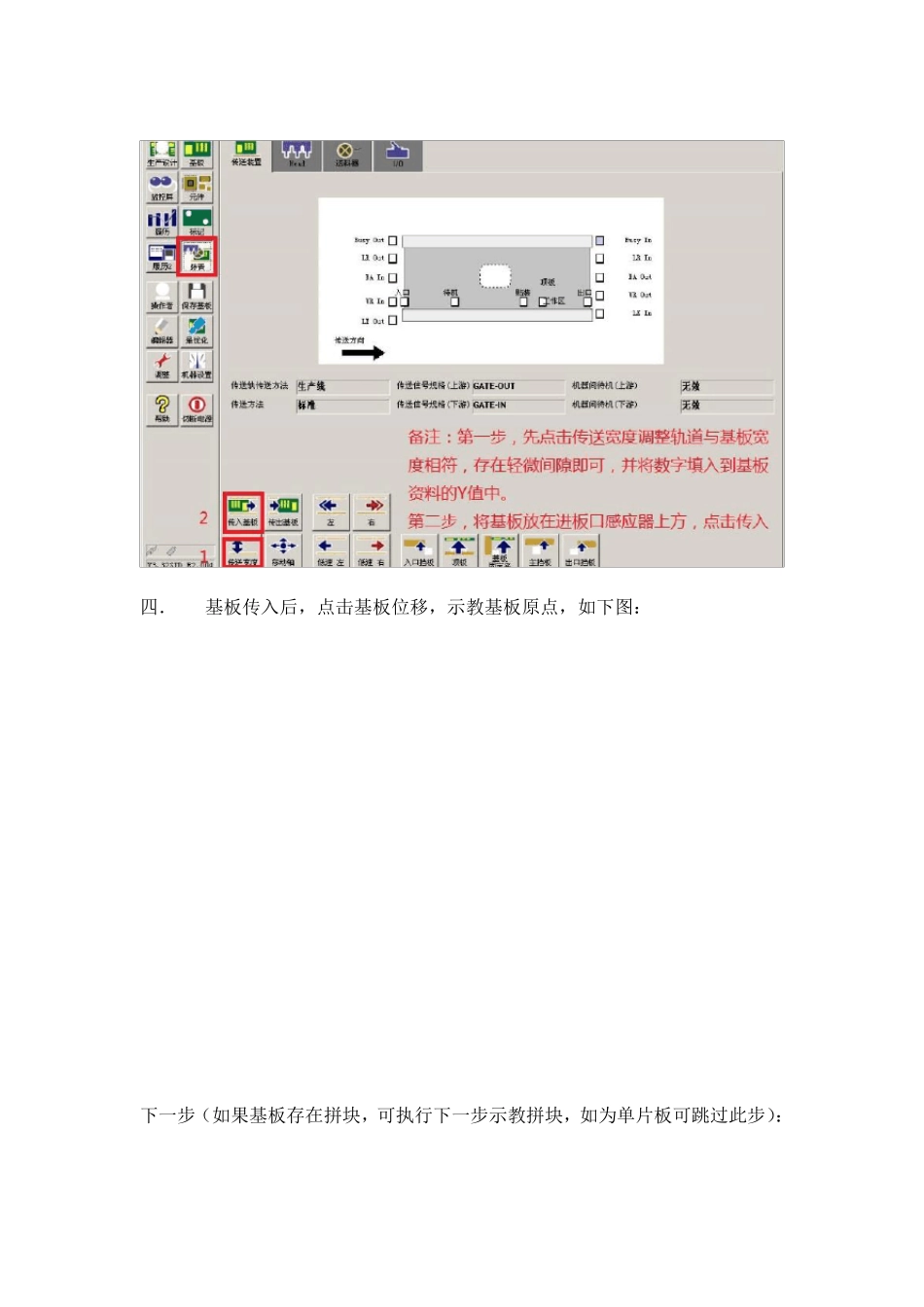

YAMAHA设备编程流程_第3页
3/11
YAMAHA-YS12 设备编程流程 一. 创建程序名称,基板名称根据灯珠型号和基板型号编写,如下图: 下一步: 二. 选择基板菜单,输入基板资料信息,并确认相关选项,如下图: 下一步: 三. 点击装置菜单中,修改轨道宽度,确认基板在轨道上存在轻微间隙即可,并 将最终宽度值输入到基板尺寸中 Y 值内,再传入基板,如下图: 四. 基板传入后,点击基板位移,示教基板原点,如下图: 下一步(如果基板存在拼块,可执行下一步示教拼块,如为单片板可跳过此步): 五.制作基准标记信息和标记菜单数据。如下图: 选择确认标记数据: 确认标记形状和尺寸: 执行标记调整: 六. 示教贴片位置,如下图: 七.设置输入元件数据,如下图: 调用数据库模板: 核对元件资料中吸嘴、料带总类及送料间距,如下图: 八. 保存基板程序,执行最优化,如下图: 选择程序: 执行最优化 优化后重新选择程序,并点击屏幕上送料器列表菜单,如下图: 安装对应的元件 点击元件菜单中右侧元件调整,进行元件调整 九. 元件调整完成后,为了更好发挥效率,将程序保存后再次执行最优化,执行最优化时,送料器设置方法选项需设置为固定全部元件,避免元件站位移动。 十.程序优化后重新选择程序,即可进行生产,编程结束。
