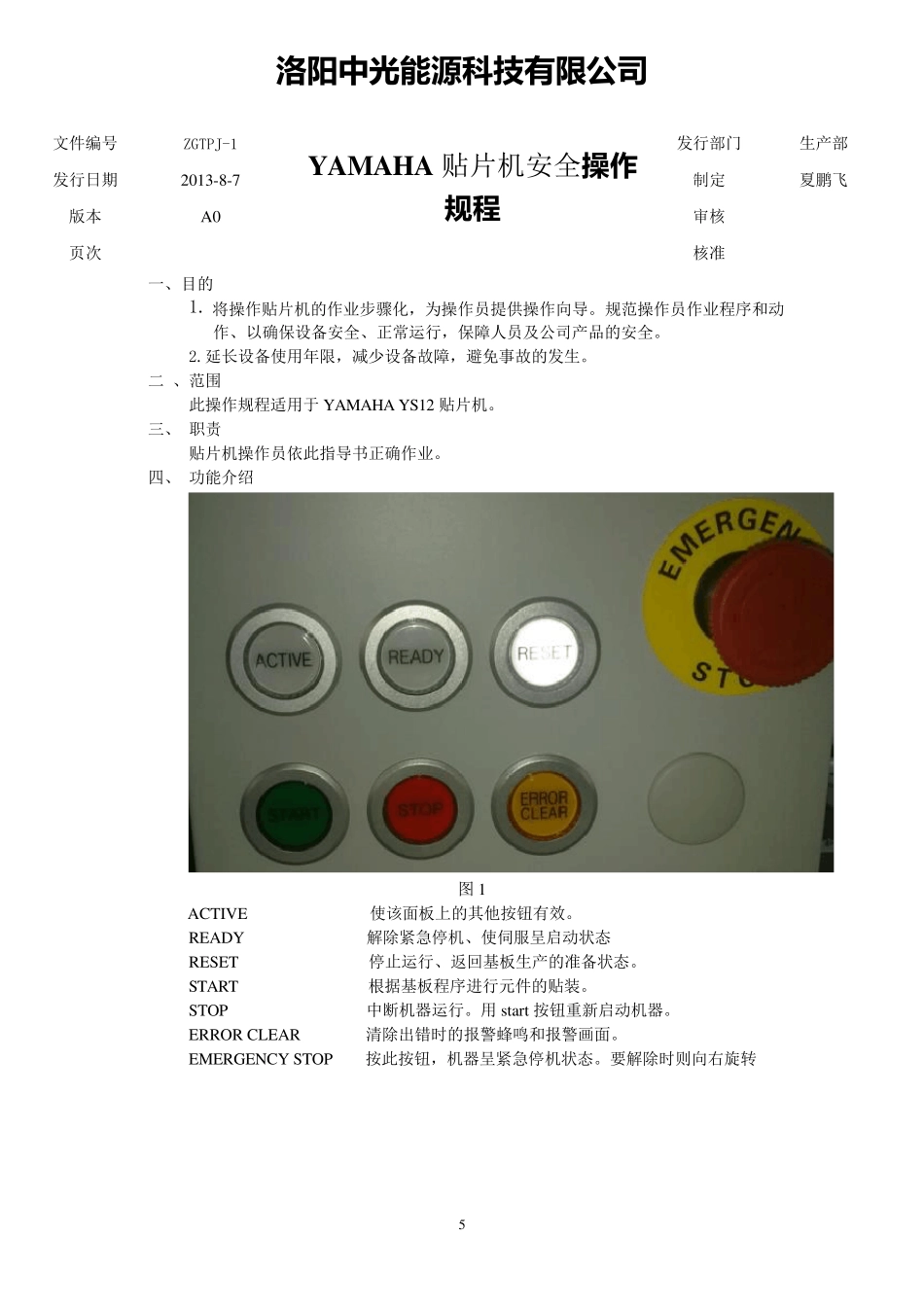

5 一、目的 1. 将操作贴片机的作业步骤化，为操作员提供操作向导。规范操作员作业程序和动 作、以确保设备安全、正常运行，保障人员及公司产品的安全。 2.延长设备使用年限，减少设备故障，避免事故的发生。 二 、范围 此操作规程适用于 YAMAHA YS12 贴片机。 三、 职责 贴片机操作员依此指导书正确作业。 四、 功能介绍 图 1 ACTIVE 使该面板上的其他按钮有效。 READY 解除紧急停机、使伺服呈启动状态 RESET 停止运行、返回基板生产的准备状态。 START 根据基板程序进行元件的贴装。 STOP 中断机器运行。用 start按钮重新启动机器。 ERROR CLEAR 清除出错时的报警蜂鸣和报警画面。 EMERGENCY STOP 按此按钮，机器呈紧急停机状态。要解除时则向右旋转 洛 阳 中光能源科技有限公司 文件编号 ZGTPJ-1 YAMAHA 贴片机安全操作规程 发行部门 生产部 发行日期 2013-8-7 制定 夏鹏飞 版本 A0 审核 页次 核准 6 五、 内容 （一）：作业前期检查 1 检查贴片机气压表在0.40-0.55Mpa 之间、电源连接正常； 2 通过查看生产现场悬挂的温湿度计，确认其工作环境之温湿度在（温度20℃~28℃,50%-60%大气湿度）规定范围内，如工作环境发生变化应及时找工艺员或设备员调整; 3 做好机器及工作岗位的6S，检查设备内部是否有异物，导轨、传输带、贴装头、 支撑等运动部位，及其运动范围内是否有异物，若有请及时清理；急停按钮是否复 位，前防护盖是否关闭正常； 4:确认机台送料器已牢牢固定在送料器上，没有浮起。送料器上没有异物。 5:确认吸嘴没有缺损，黏附焊膏，回弹不良现象。 （二）作业步骤： 1 开机 （1）打开贴片机主控电源开关； 向右旋转主控电源开关，使开关箭头指向ON 位置如图2，主控电源打开，贴片机主机上电，进行计算机启动以及设备硬件检测（自动完成），载 入 机器运行所 需 的程 序 后 ，显 示 【 正在初 始 化】 页 面 如图3。 图2 向右旋转主控电源开关 7 图3 （2 ）返回原点 初始化完成后用鼠标单击图4 返回原点按钮，设备自动进行回原点操作，回原点完成后自动进入主界面 正在初始化页面 8 图4 （3 ）暖机 在图5 页面点击暖机按钮，进入暖机界面； 在暖机界面，单击在指定时间停止，在暖机时间文本框中输入暖机时间，一般为 1 0 分钟，单击开始，贴片机进入暖机操作；暖机完成后单击关闭按钮完成暖机返回主界面点击返回原点按钮...
