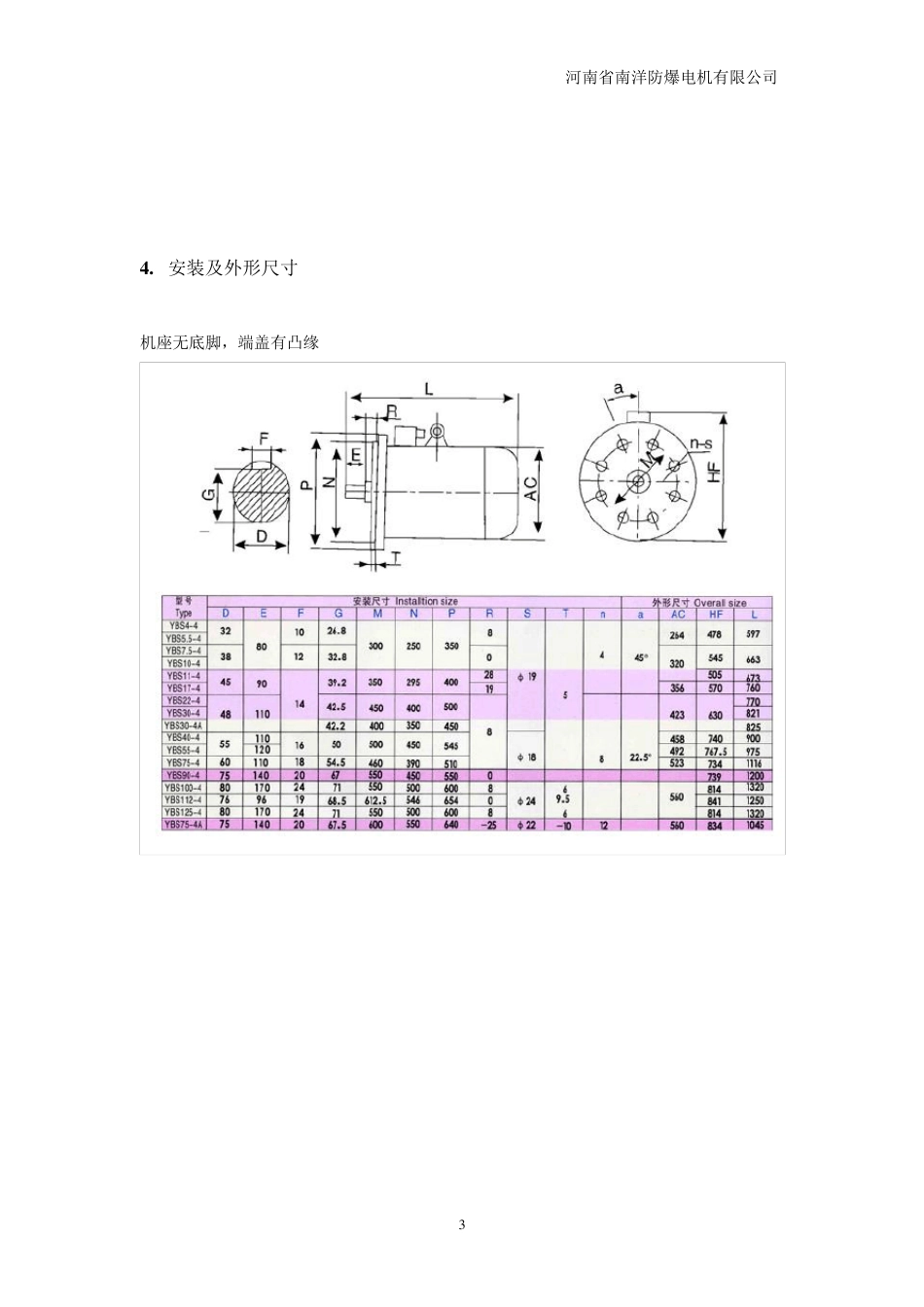

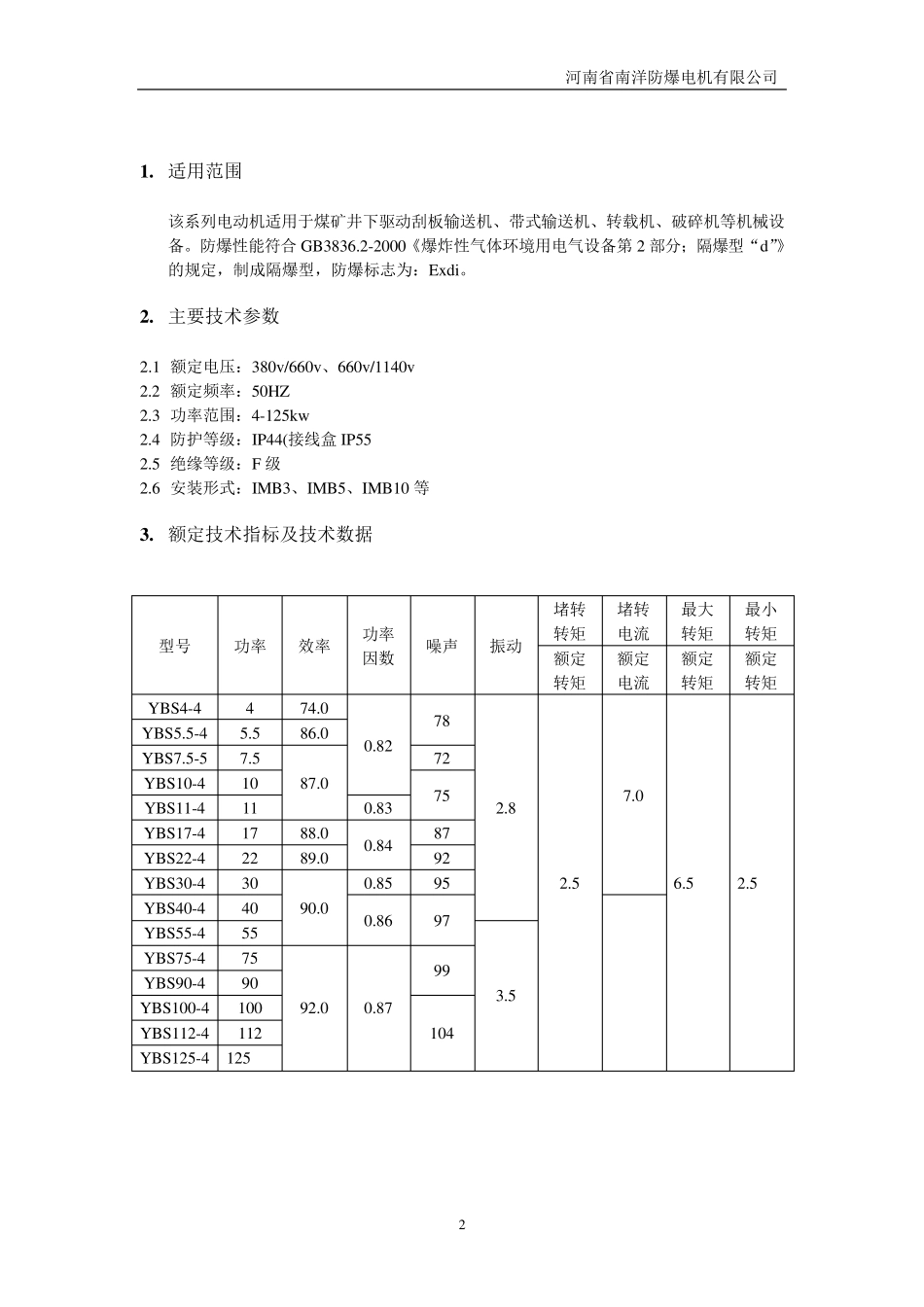

河南省南洋防爆电机有限公司 1 Y BS(DSB)系列隔爆型三相异步电动机使用说明书 （文稿） 河南省南洋防爆电机有限公司 2011 年 12 月 河南省南洋防爆电机有限公司 2 1 . 适用范围 该系列电动机适用于煤矿井下驱动刮板输送机、带式输送机、转载机、破碎机等机械设备。防爆性能符合GB3836.2-2000《爆炸性气体环境用电气设备第2 部分；隔爆型“d”》的规定，制成隔爆型，防爆标志为：Exdi。 2 . 主要技术参数 2.1 额定电压：380v/660v、660v/1140v 2.2 额定频率：50HZ 2.3 功率范围：4-125kw 2.4 防护等级：IP44(接线盒 IP55 2.5 绝缘等级：F 级 2.6 安装形式：IMB3、IMB5、IMB10 等 3 . 额定技术指标及技术数据 型号 功率 效率 功率因数 噪声 振动 堵转转矩 堵转电流 最大转矩 最小转矩 额定转矩 额定电流 额定转矩 额定转矩 YBS4-4 4 74.0 0.82 78 2.8 2.5 7.0 6.5 2.5 YBS5.5-4 5.5 86.0 YBS7.5-5 7.5 87.0 72 YBS10-4 10 75 YBS11-4 11 0.83 YBS17-4 17 88.0 0.84 87 YBS22-4 22 89.0 92 YBS30-4 30 90.0 0.85 95 YBS40-4 40 0.86 97 YBS55-4 55 3.5 YBS75-4 75 92.0 0.87 99 YBS90-4 90 YBS100-4 100 104 YBS112-4 112 YBS125-4 125 河南省南洋防爆电机有限公司 3 4 . 安装及外形尺寸 机座无底脚，端盖有凸缘 河南省南洋防爆电机有限公司 4 机座带底脚，端盖无凸缘 5 . 主要结构简述 5.1 本系列电动机的接线盒位于电动机顶部，可 4 个方向进线，适用于橡套电缆（或塑料电缆）和钢管布线两种结构，接线盒可分别制成 3 个或 6 个接线端子，内设一个接地端子，并按其规格分别制成一个（M8 及以下）或二个（M10 及以上）的出线口。 6 . 防爆要点 6.1 本系列电动机为隔爆型电动机，要求电动机内部的爆炸性混合物爆炸时，隔爆外壳不应损坏或产生影响隔爆性能的变形；内部爆炸火焰不允许通过外壳的隔爆接合面引起外部爆炸性混合物的爆炸，为此： a：组成隔爆外壳的零部件如机座、端盖、轴承内盖、接线盒盖、接线盒座等，精加工后须经1.0mpa，历时 10o+2s静压试验合格； b：链接隔爆外壳的螺栓均装有弹簧垫圈，防止自行松脱。 c：机座、端盖、轴承内盖、接线盒座、接线螺栓、端子套（或接线板）、轴、密封圈是隔爆零部件。密封圈材质为橡胶XH-21. 6.2 在额定工作状态下，电动机外壳表面温度，煤矿用不得...
