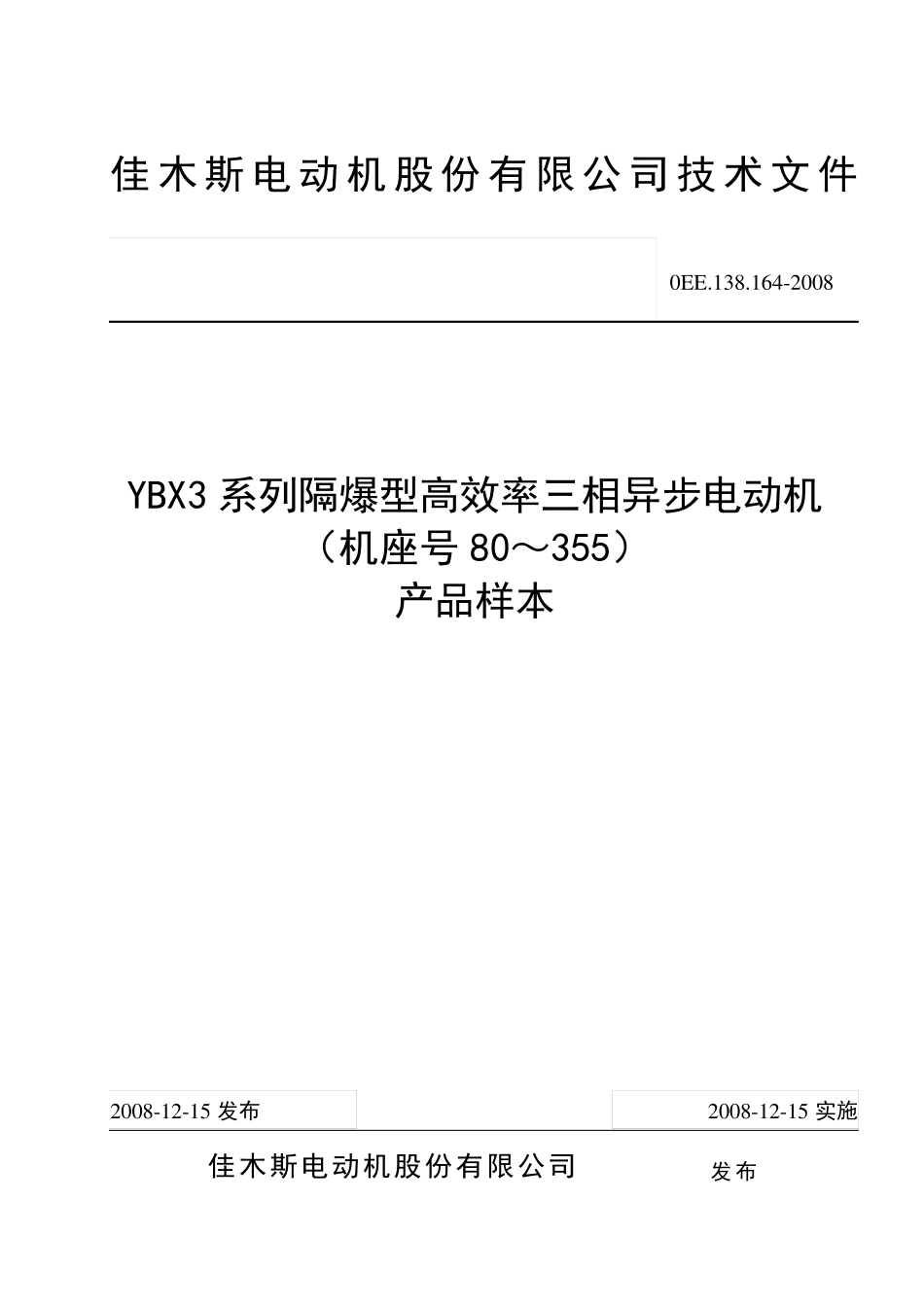

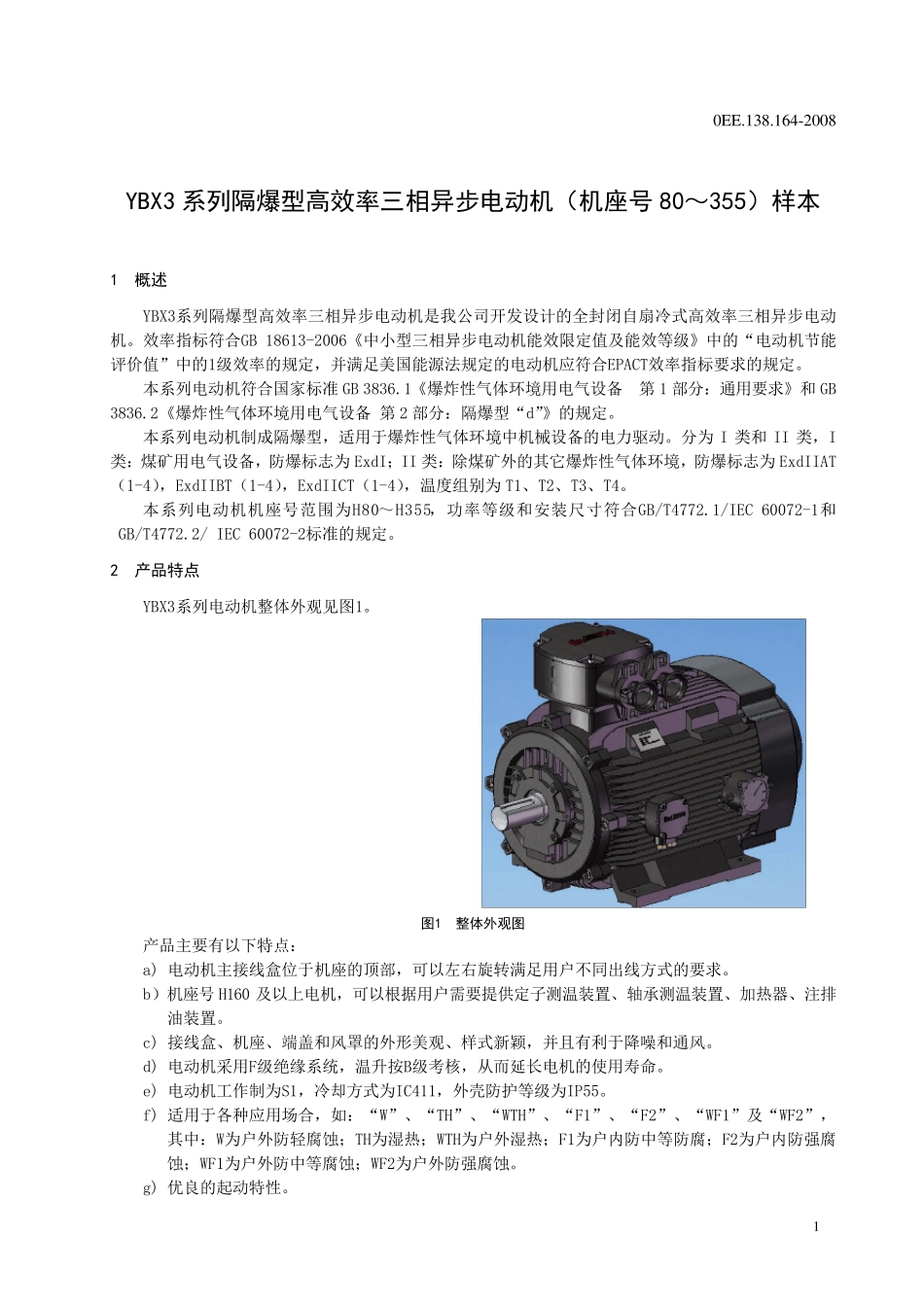

0EE.138.164-2008 佳木斯电动机股份有限公司技术文件 YBX3 系列隔爆型高效率三相异步电动机 （机座号 80～355） 产品样本 2008-12-15 发布 2008-12-15 实施 佳木斯电动机股份有限公司 发 布 0EE.138.164-2008 1 YBX3 系列隔爆型高效率三相异步电动机（机座号 80～355）样本 1 概述 YBX3系列隔爆型高效率三相异步电动机是我公司开发设计的全封闭自扇冷式高效率三相异步电动机。效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的1级效率的规定，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。 本系列电动机符合国家标准 GB 3836.1《爆炸性气体环境用电气设备 第 1 部分：通用要求》和 GB 3836.2《爆炸性气体环境用电气设备 第 2 部分：隔爆型“d”》的规定。 本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。分为 I 类和 II 类，I类：煤矿用电气设备，防爆标志为 ExdI；II 类：除煤矿外的其它爆炸性气体环境，防爆标志为 ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4），温度组别为 T1、T2、T3、T4。 本系列电动机机座号范围为H80～H355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。 2 产品特点 YBX3系列电动机整体外观见图1。 图1 整体外观图 产品主要有以下特点： a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。 b）机座号 H160 及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、注排油装置。 c) 接线盒、机座、端 盖 和风 罩 的外形 美观、样 式新 颖 ，并且 有利 于降 噪 和通风 。 d) 电动机采 用F级绝 缘 系统 ，温升 按 B级考 核 ，从 而 延 长 电机的使 用寿 命 。 e) 电动机工 作 制为S1，冷却 方式为IC411，外壳 防护 等级为IP55。 f) 适用于各 种 应用场 合，如 ：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻 腐 蚀 ；TH为湿 热；WTH为户外湿 热；F1为户内 防中等防腐 ；F2为户内 防强 腐蚀 ；WF1为户外防中等腐 蚀 ；WF2为户外防强 腐 蚀 。 g) 优 良 的起 动特性。 0EE.138.164-2008 2 h) 电 动 机 的 高 质 量 保 证 了 很 高 的 运 行 可 靠 性 。 i)...
