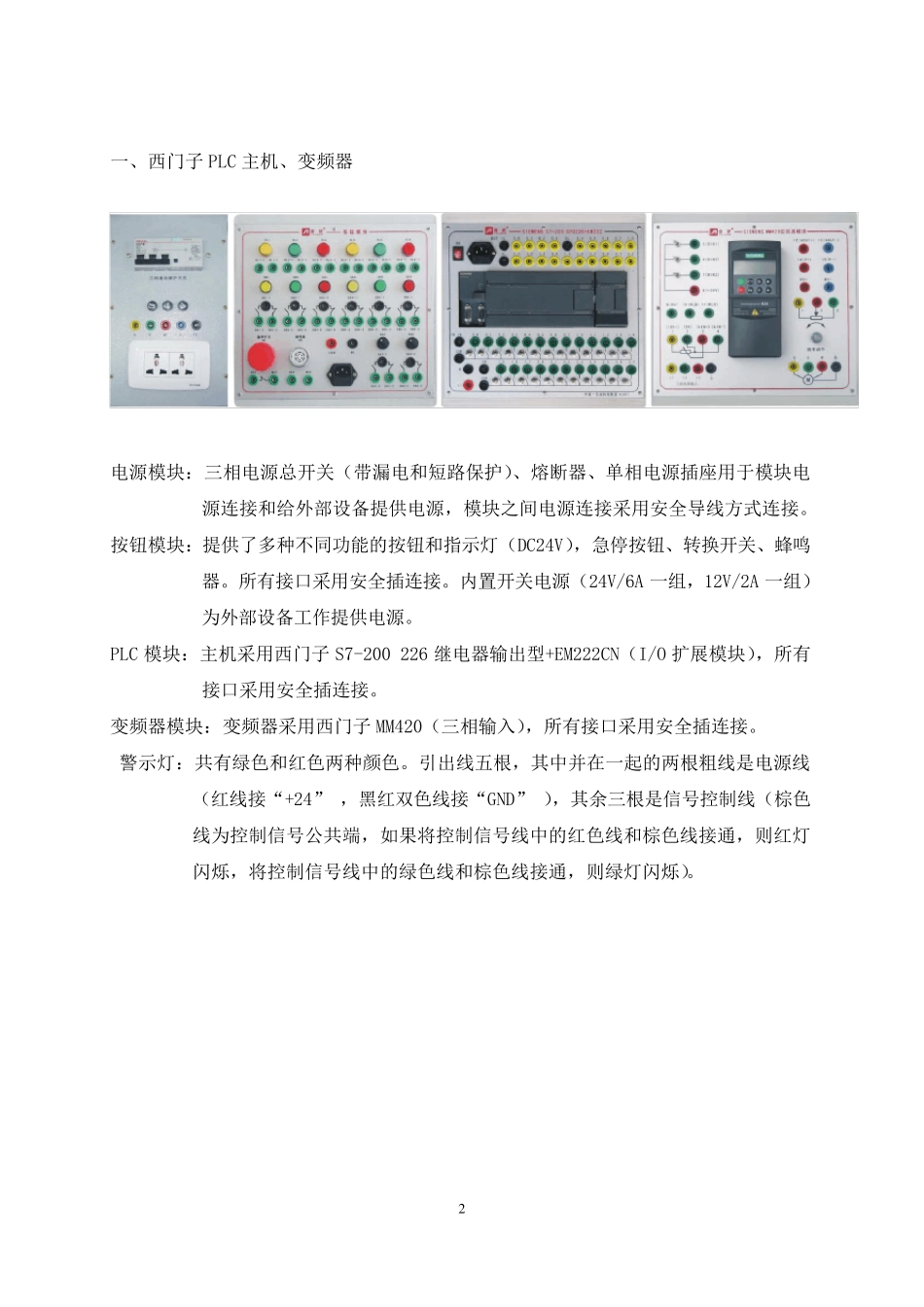

1 亚龙YL-235A 型光机电一体化实训指导书 亚龙YL-235A 型光机电一体化实训考核装置,由铝合金导轨式实训台、上料机构、上料检测机构、搬运机构、物料传送和分拣机构等组成。各个机构紧密相连,可以自由组装和调试。 控制系统采用模块组合式,由触摸屏模块、PLC 模块、变频器模块、按钮模块、电源模块、接线端子排和各种传感器等组成。触摸屏模块、PLC 模块、变频器模块、按钮模块等可按实训需要进行组合、安装、调试。 该系统包含了机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动、触摸屏控制、可编程控制器、传感器,变频调速等多项技术,提供了一个典型的综合实训环境,使对过去学过的诸多单科的专业和基础知识,在这里能得到全面的认识、综合的训练和实际运用。 2 一、西门子PLC 主机、变频器 电源模块:三相电源总开关(带漏电和短路保护)、熔断器、单相电源插座用于模块电源连接和给外部设备提供电源,模块之间电源连接采用安全导线方式连接。 按钮模块:提供了多种不同功能的按钮和指示灯(DC24V),急停按钮、转换开关、蜂鸣器。所有接口采用安全插连接。内置开关电源(24V/6A 一组,12V/2A 一组)为外部设备工作提供电源。 PLC 模块:主机采用西门子S7-200 226 继电器输出型+EM222CN(I/O 扩展模块),所有接口采用安全插连接。 变频器模块:变频器采用西门子MM420(三相输入),所有接口采用安全插连接。 警示灯:共有绿色和红色两种颜色。引出线五根,其中并在一起的两根粗线是电源线(红线接“+24” ,黑红双色线接“GND” ),其余三根是信号控制线(棕色线为控制信号公共端,如果将控制信号线中的红色线和棕色线接通,则红灯闪烁,将控制信号线中的绿色线和棕色线接通,则绿灯闪烁)。 3 二、送料机构 1-转盘 2-调节支架 3-直流电机 4-物料 5-出料口传感器 6-物料检测支架 放料转盘: 转盘中共放三种物料:金属物料、白色非金属物料、黑色非金属物料。 驱动电机: 电机采用 24V 直流减速电机,转速 6r/min;用于驱动放料转盘旋转。 物料支架: 将物料有效定位,并确保每次只上一个物料。 出料口传感器: 物料检测为光电漫反射型传感器,主要为 PLC 提供一个输入信号,如果运行中,光电传感器没有检测到物料并保持若干秒钟,则应让系统停机然后报警。 4 三 、 机 械 手 搬 运 机 构 1- 旋 转 气 缸 2- 非 标 螺 丝 3- 气 动 手 爪 4-...
