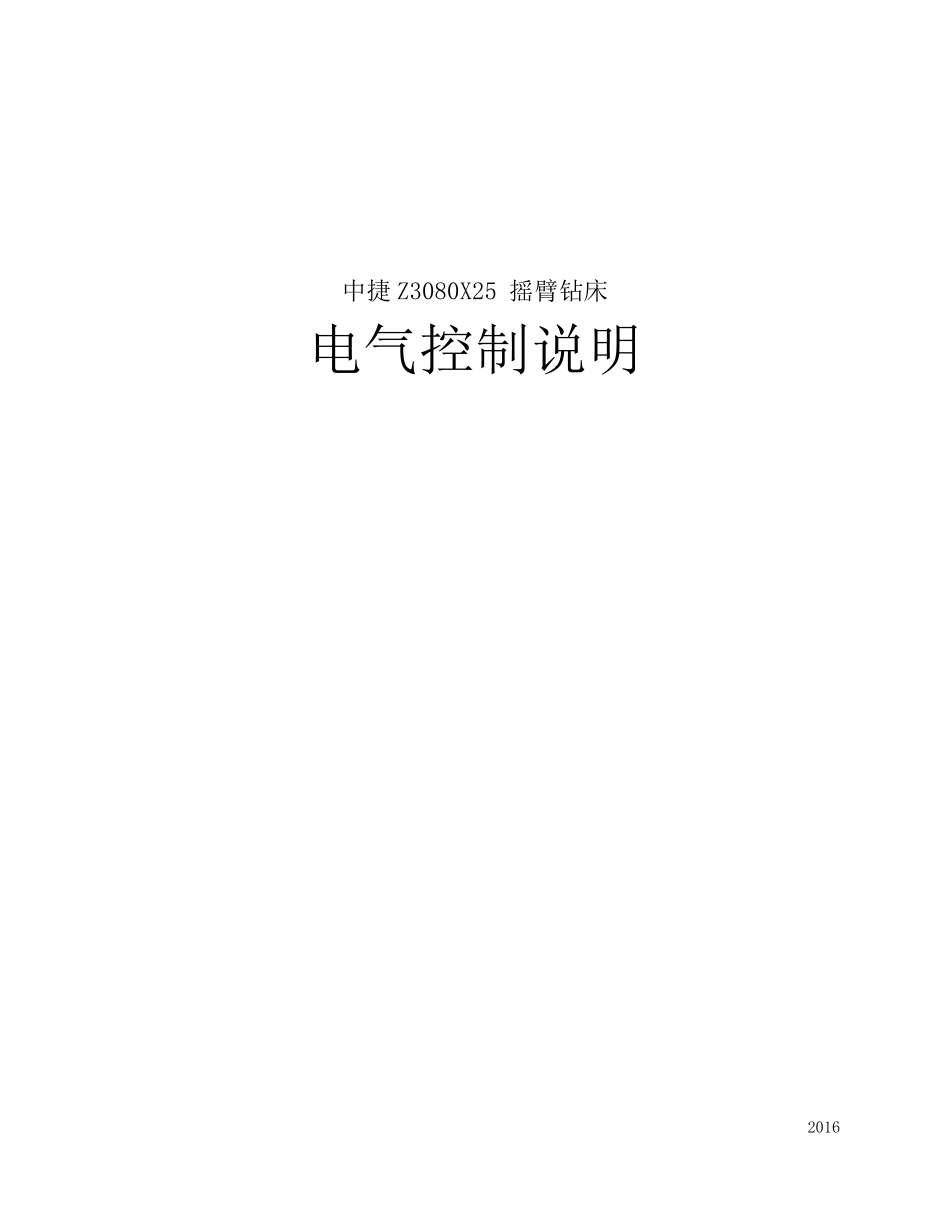

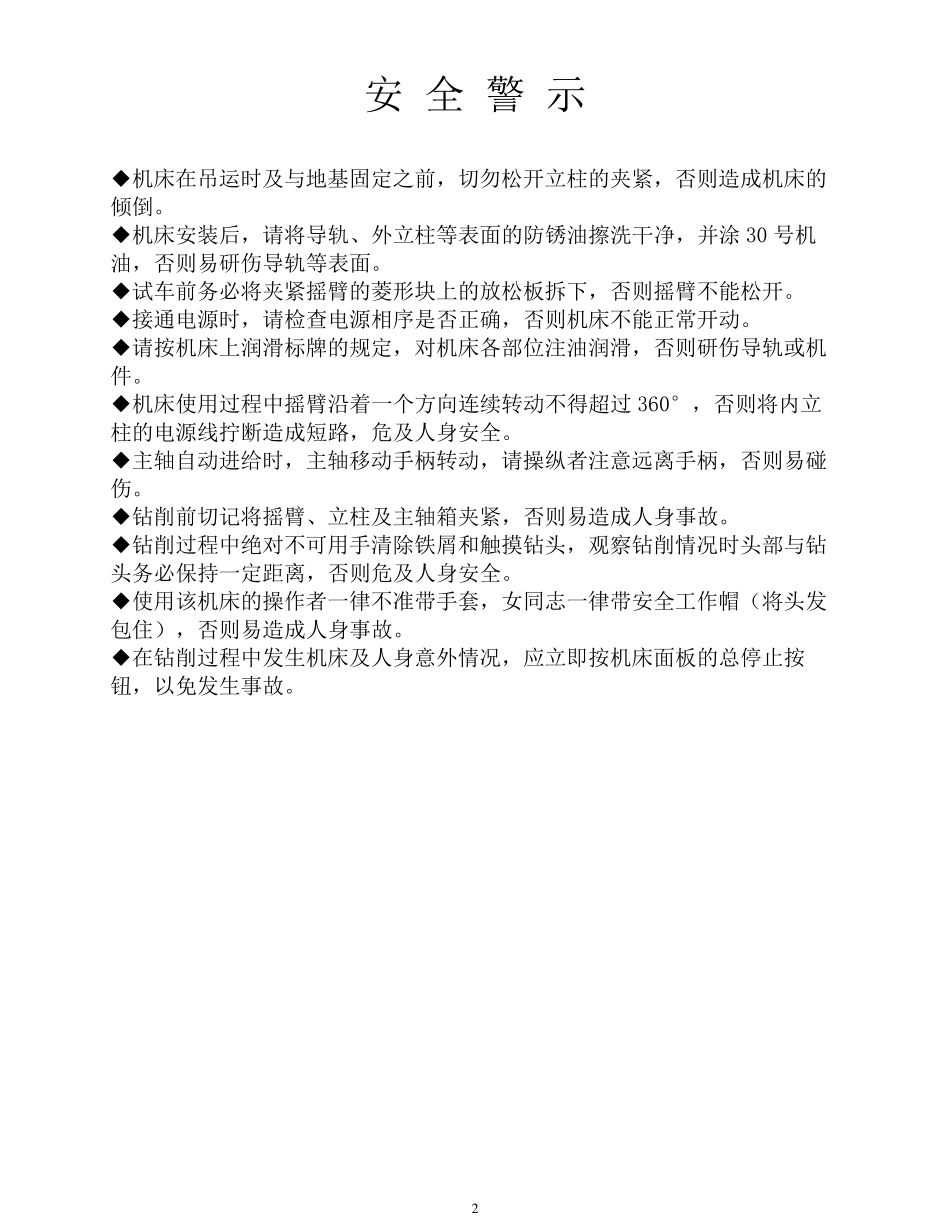

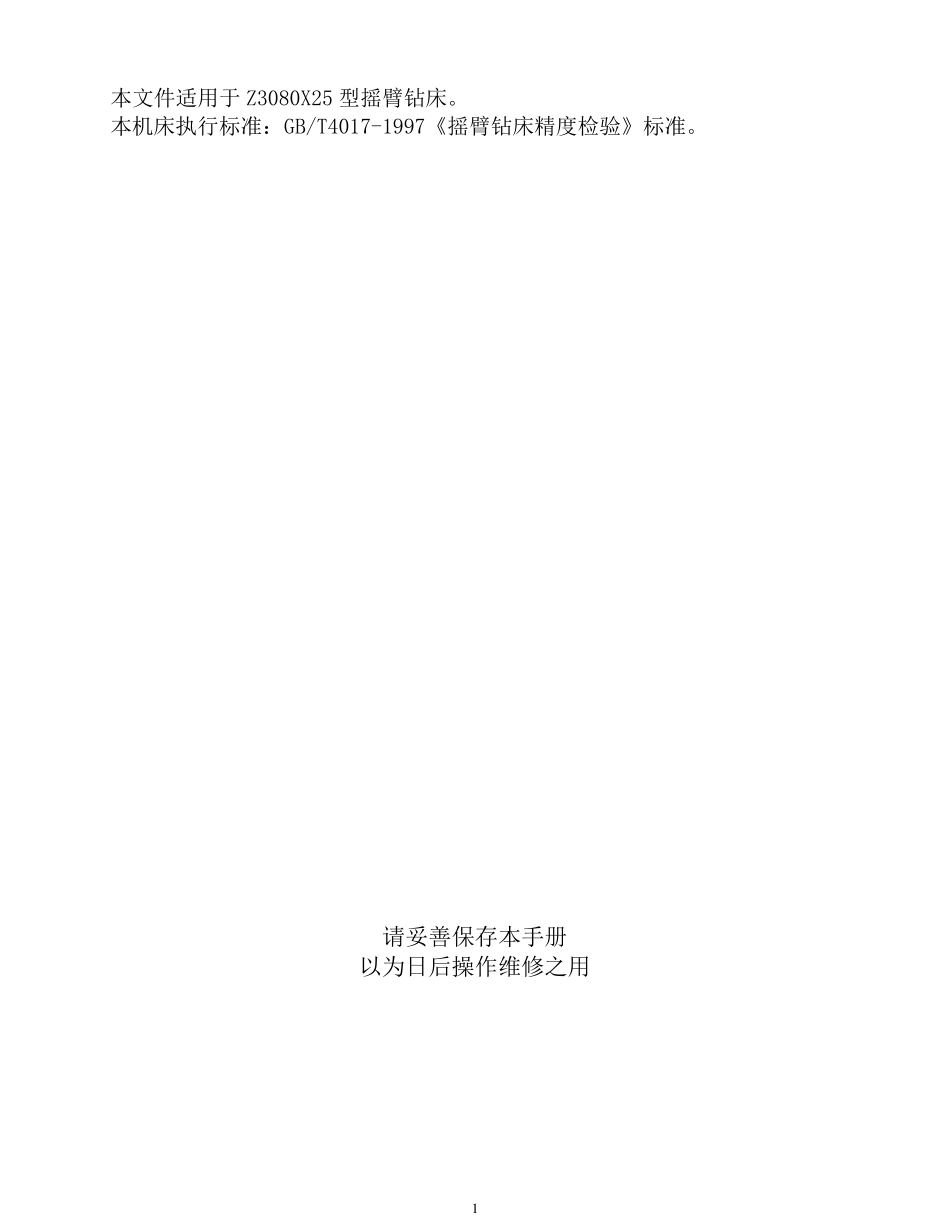

中捷 Z3080X25 摇臂钻床 电气控制说明 2016 1 本文件适用于Z3080X25 型摇臂钻床。 本机床执行标准：GB/T4017-1997《摇臂钻床精度检验》标准。 请妥善保存本手册 以为日后操作维修之用 2 安 全 警 示 ◆机床在吊运时及与地基固定之前，切勿松开立柱的夹紧，否则造成机床的倾倒。 ◆机床安装后，请将导轨、外立柱等表面的防锈油擦洗干净，并涂30 号机油，否则易研伤导轨等表面。 ◆试车前务必将夹紧摇臂的菱形块上的放松板拆下，否则摇臂不能松开。 ◆接通电源时，请检查电源相序是否正确，否则机床不能正常开动。 ◆请按机床上润滑标牌的规定，对机床各部位注油润滑，否则研伤导轨或机件。 ◆机床使用过程中摇臂沿着一个方向连续转动不得超过360°，否则将内立柱的电源线拧断造成短路，危及人身安全。 ◆主轴自动进给时，主轴移动手柄转动，请操纵者注意远离手柄，否则易碰伤。 ◆钻削前切记将摇臂、立柱及主轴箱夹紧，否则易造成人身事故。 ◆钻削过程中绝对不可用手清除铁屑和触摸钻头，观察 钻削情 况 时头部与钻头务必保 持 一定距 离，否则危及人身安全。 ◆使用该 机床的操作 者一律 不准 带 手套 ，女 同 志 一律 带 安全工 作 帽 （ 将头发包 住 ） ，否则易造成人身事故。 ◆在钻削过程中发 生 机床及人身意外情 况 ，应 立即 按机床面板的总 停 止 按钮 ，以 免 发 生 事故。 3 禁 止 1.主轴机动进给时，不允许在主轴行程的上下两个极限位置撞停。当机动进给接近极限位置时，必须立即手动脱开机动进给，以防止损坏机床。 2.在主轴有效行程范围内（不包含两个极限位置），主轴机动进给允许使用机械定程装置，机动撞停。 4 5 ◆ 液压系统及动作 本机床的液压系统由操纵机构液压和夹紧机构液压系统所组成。 操纵阀和预选阀装在主轴箱顶部。主轴转速预选阀和进给量预选阀是16位六通转阀，每个转阀控制着四个差动油缸，实现16 级速度变换。操纵阀是五位六通转阀控制着正转油缸、反转油缸、变速油缸、“空档”油缸及制动油缸。 操纵阀每个位置，其油路状态如下： 油路号 主轴动作 1 2 3 4 5 6 正 转 + - - - + - 反 转 - + - - + - 变 速 + + + - + - 空 档 - - - + + - 停 止 - - - - - - 注：“+”为高压油 “-”为低压油 各号油路连通部位： 1. 正转油缸 2. 反转油缸 3. 预选阀 4. 空档油缸 5....
