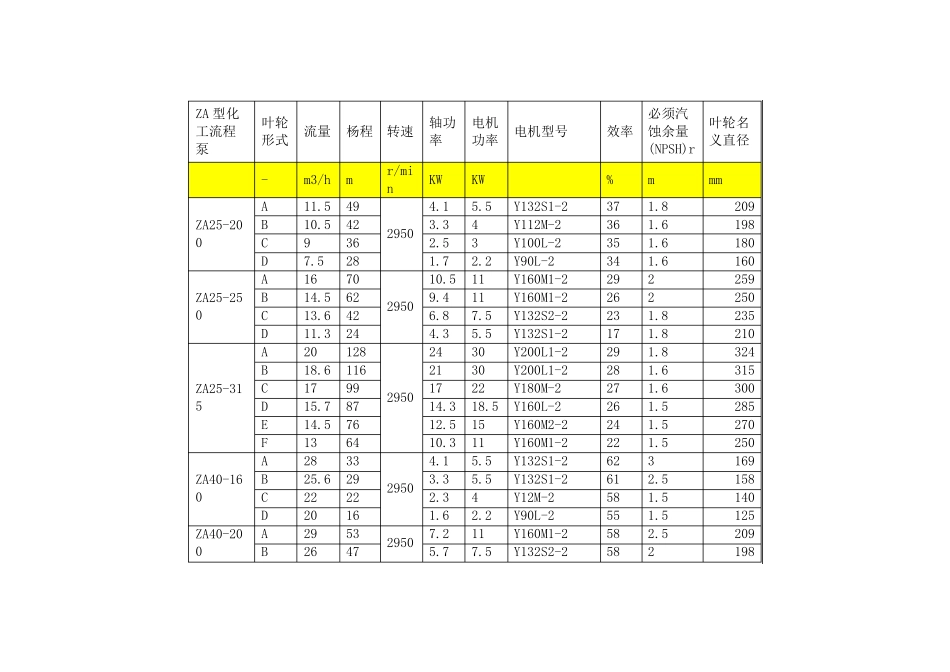

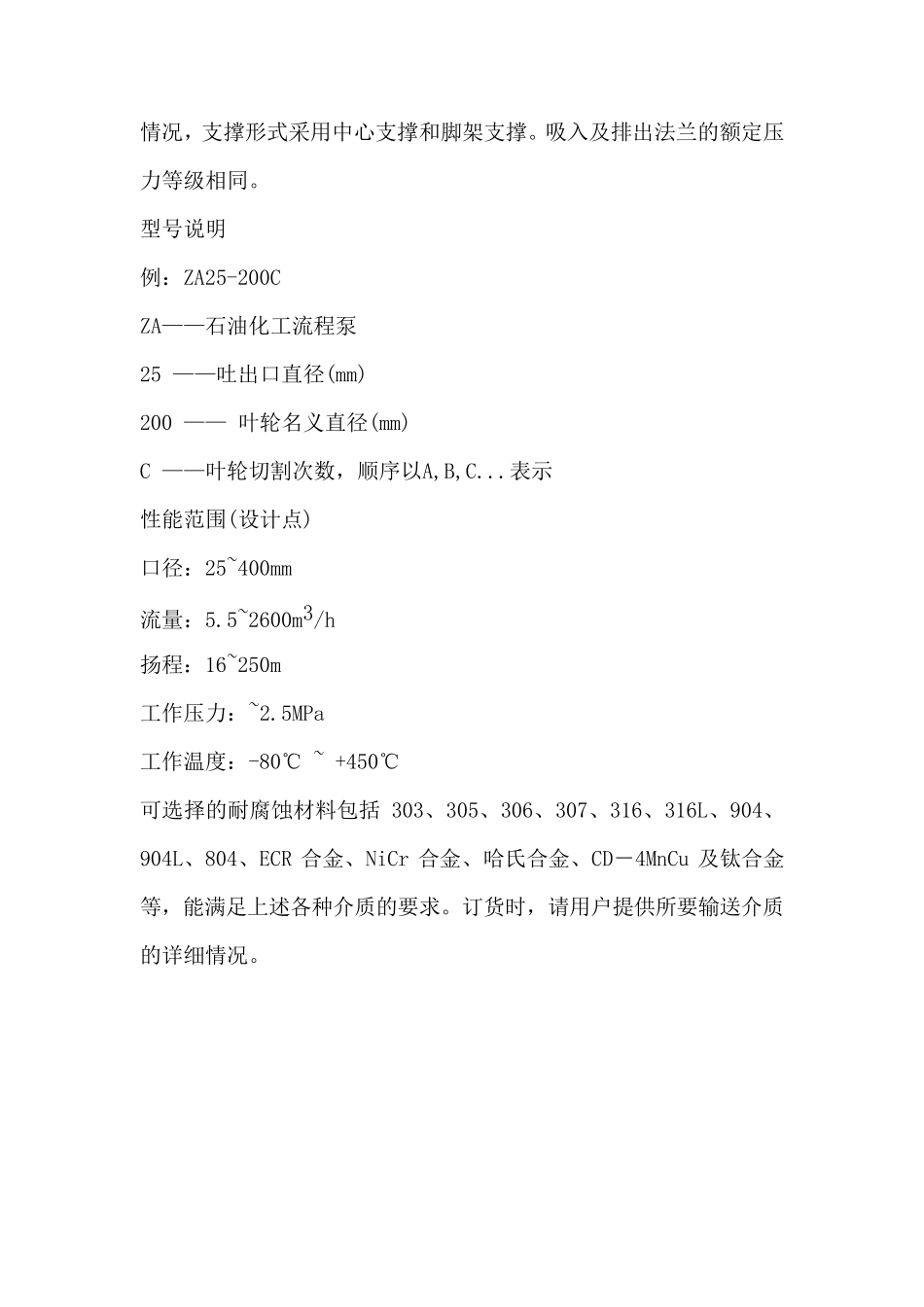

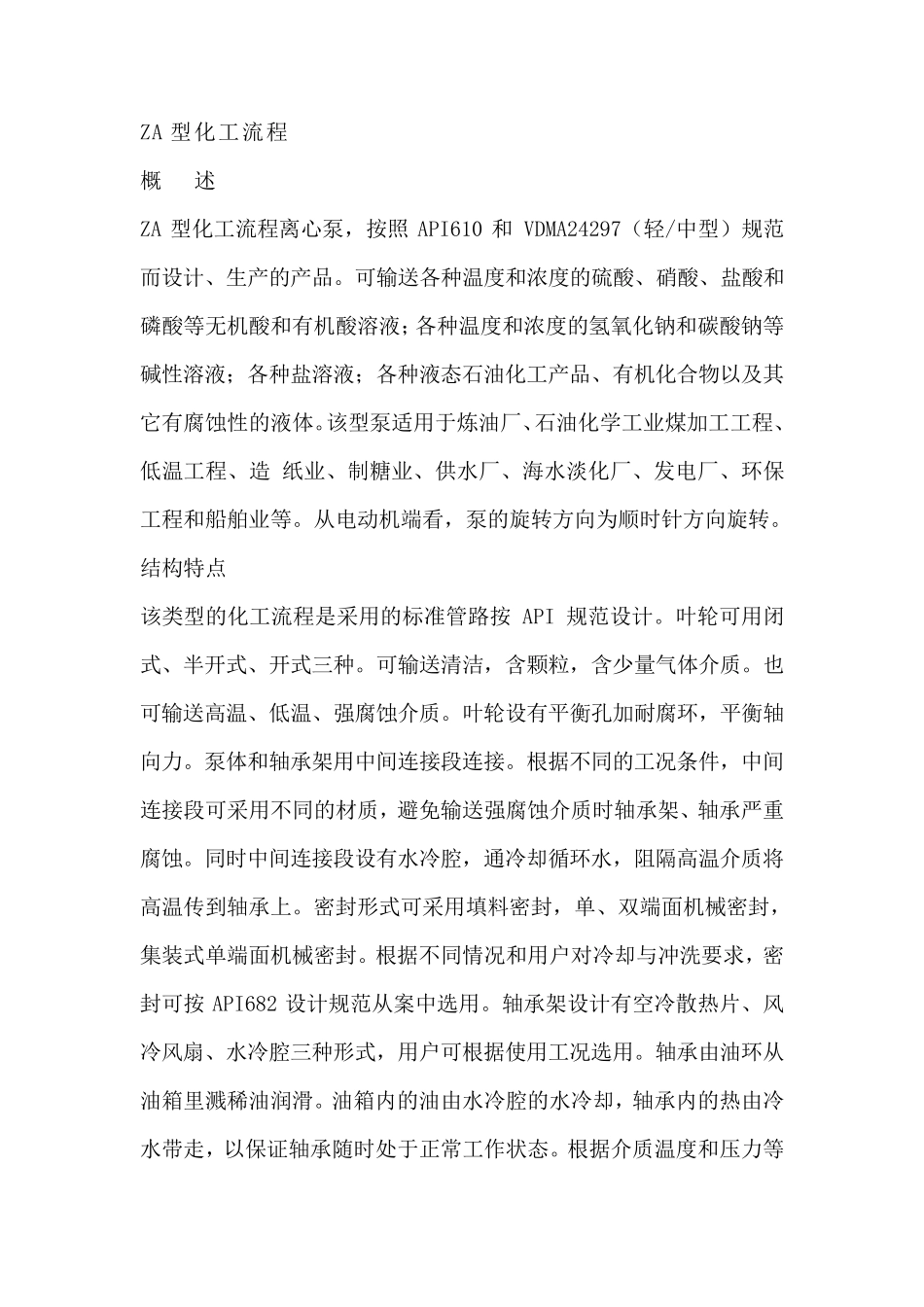

ZA 型化工流程 概 述 ZA 型化工流程离心泵，按照API610 和 VDMA24297（轻/中型）规范而设计、生产的产品。可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造 纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。从电动机端看，泵的旋转方向为顺时针方向旋转。 结构特点 该类型的化工流程是采用的标准管路按API 规范设计。叶轮可用闭式、半开式、开式三种。可输送清洁，含颗粒，含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环，平衡轴向力。泵体和轴承架用中间连接段连接。根据不同的工况条件，中间连接段可采用不同的材质，避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔 ，通 冷却 循 环水，阻 隔 高温介质将高温传 到 轴承上 。密 封 形 式可采用填 料 密 封 ，单 、双 端面 机械 密 封 ，集 装 式单 端面 机械 密 封 。根据不同情 况和用户 对 冷却 与 冲 洗 要 求 ，密封 可按API682 设计规范从案 中选 用。轴承架设计有空 冷散 热 片 、风冷风 扇 、水冷腔 三种形 式，用户 可根据使 用工况选 用。轴承由 油环从油箱 里 溅 稀 油润 滑 。油箱 内 的油由 水冷腔 的水冷却 ，轴承内 的热 由 冷水带 走 ，以保证 轴承随 时处 于正 常 工作 状 态。根据介质温度和压 力等情况，支撑形式采用中心支撑和脚架支撑。吸入及排出法兰的额定压力等级相同。 型号说明 例：ZA25-200C ZA——石油化工流程泵 25 ——吐出口直径(mm) 200 —— 叶轮名义直径(mm) C ——叶轮切割次数，顺序以A,B,C...表示 性能范围(设计点) 口径：25~400mm 流量：5.5~2600m3/h 扬程：16~250m 工作压力：~2.5MPa 工作温度：-80℃ ~ +450℃ 可选择的耐腐蚀材料包括 303、305、306、307、316、316L、904、904L、804、ECR 合金、NiCr 合金、哈氏合金、CD－4MnCu 及钛合金等，能满足上述各种介质的要求。订货时，请用户提供所要输送介质的详细情况。 ZA 型化工流程泵 叶轮形式 流量 杨程 转速 轴功率 电机功率 电机型号 效率 必须汽蚀余量 (NPSH)r 叶轮名义直径 - m3/h m r/min ...
