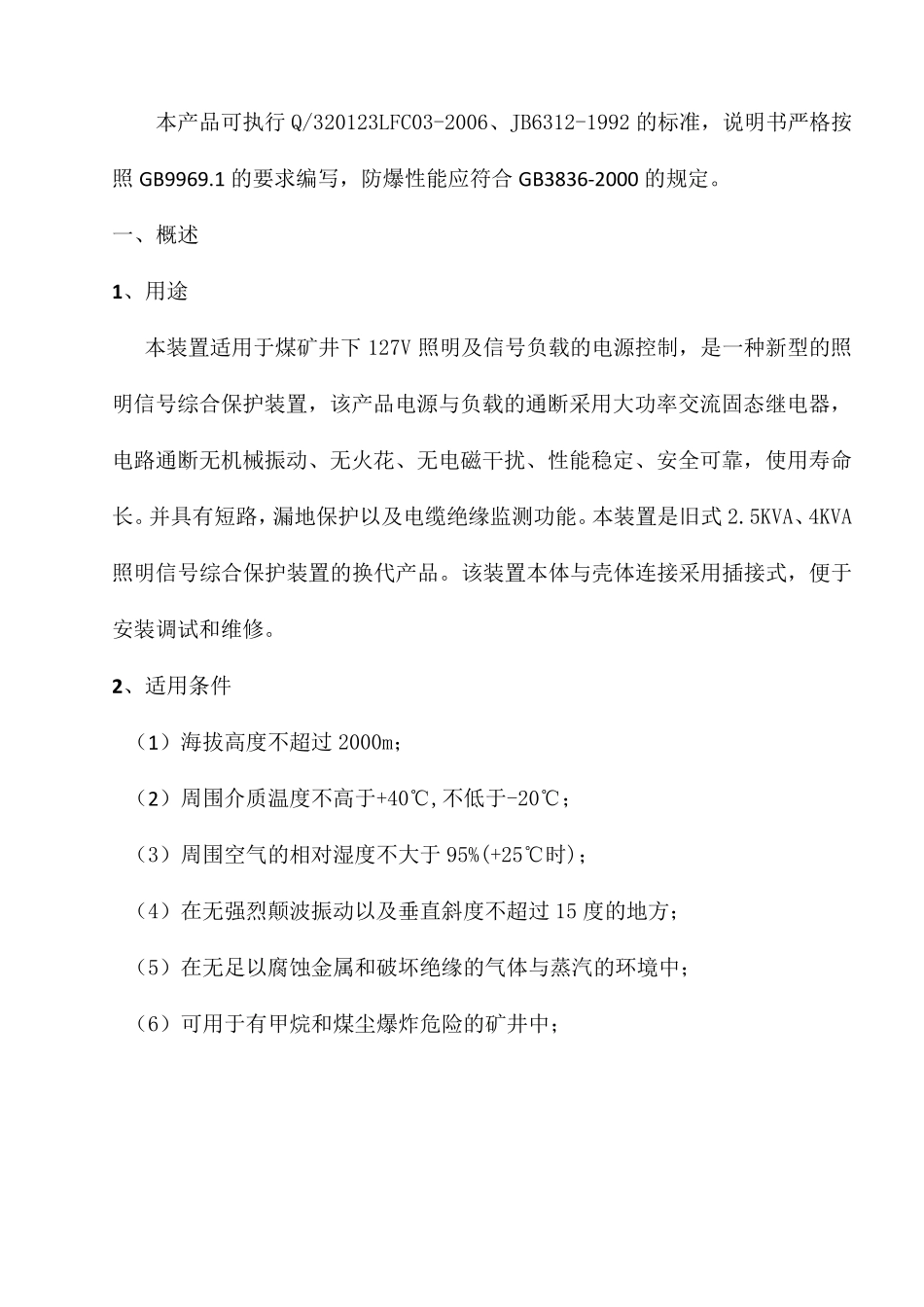

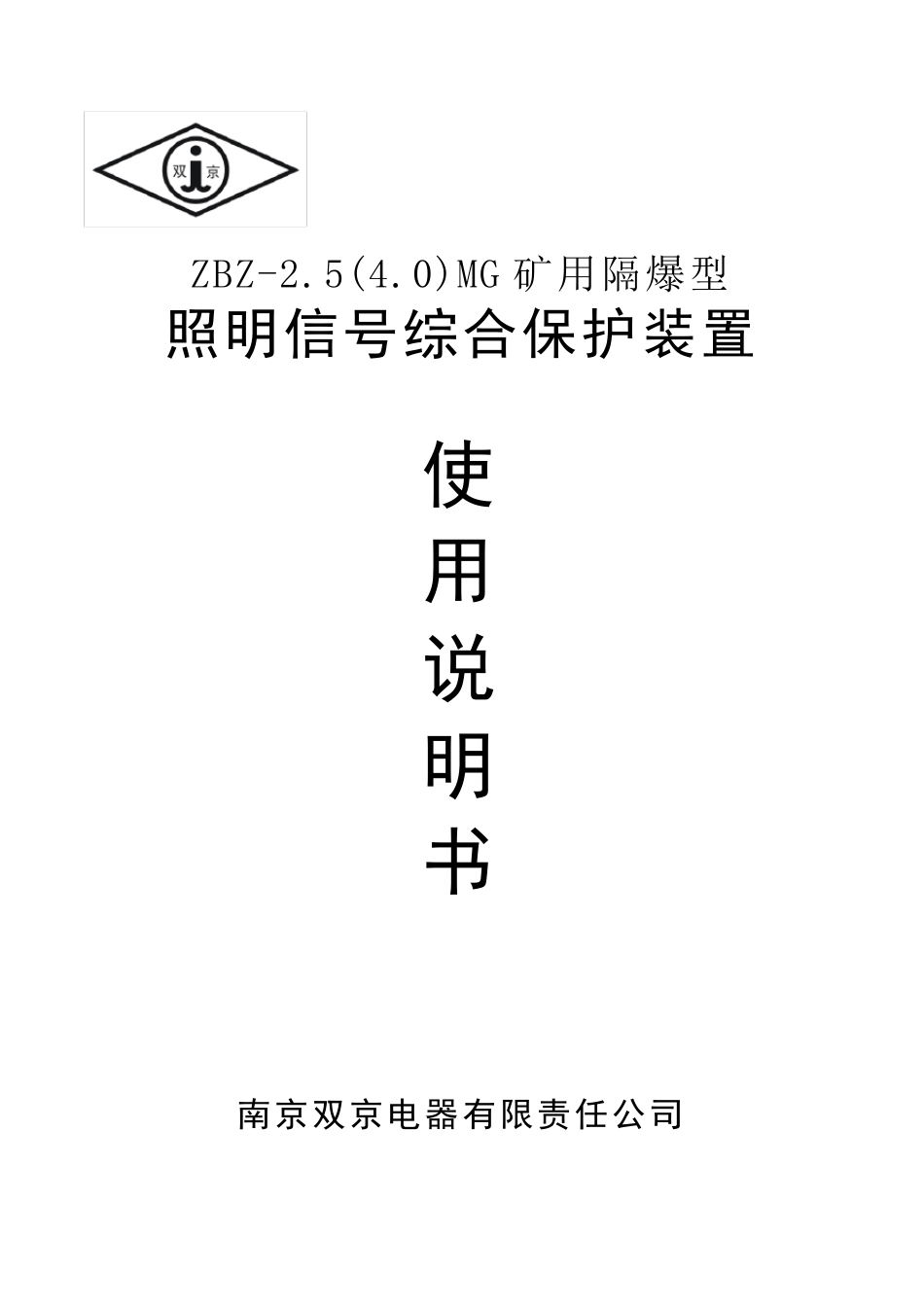

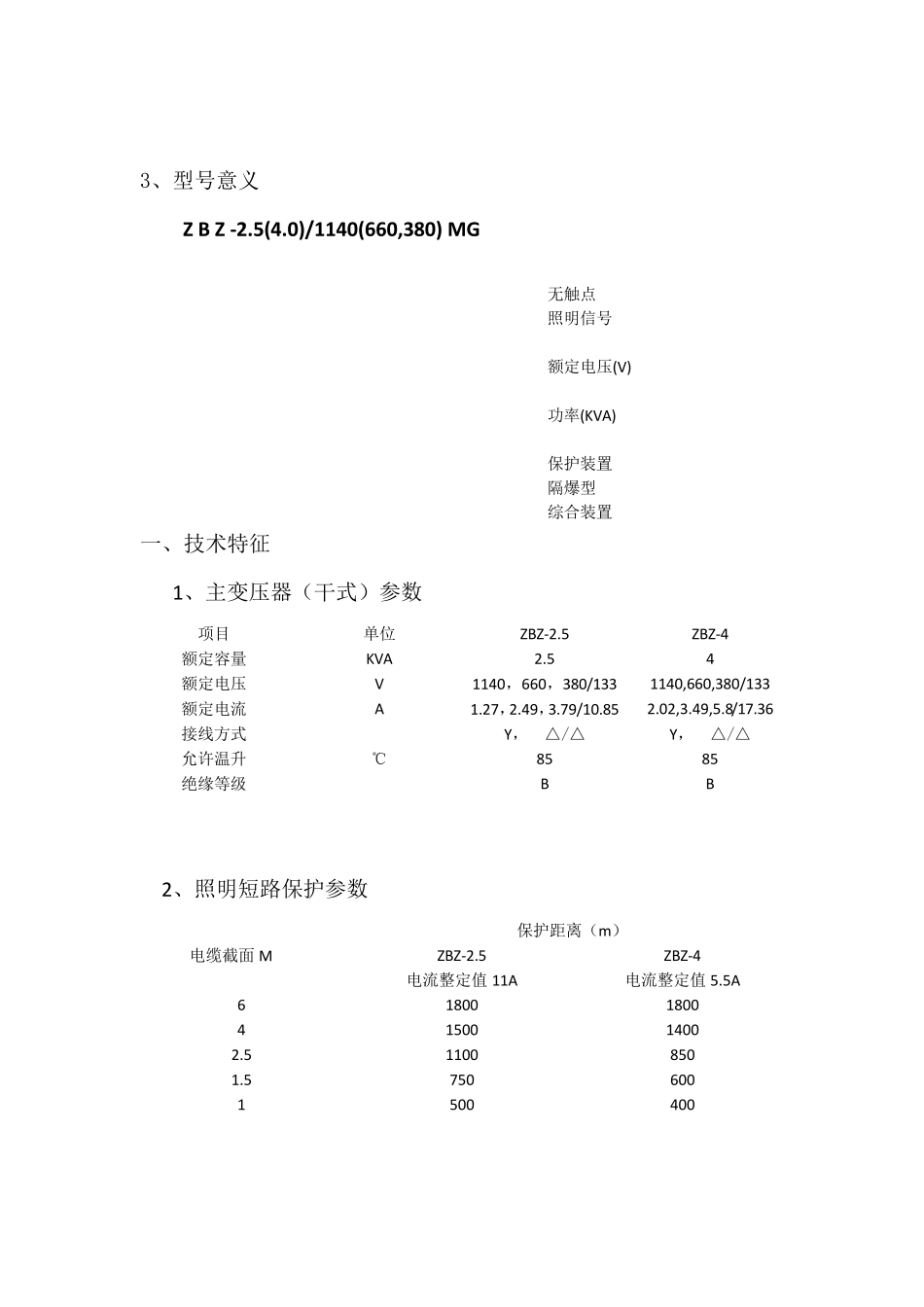

ZBZ-2.5(4.0)MG 矿用隔爆型 照明信号综合保护装置 使 用 说 明 书 南京双京电器有限责任公司 本 产 品 可 执 行 Q/320123LFC03-2006、 JB6312-1992 的 标 准 ， 说 明 书 严 格 按照 GB9969.1 的 要 求 编 写 ， 防 爆 性 能 应 符 合 GB3836-2000 的 规 定 。 一 、 概 述 1、 用 途 本 装 置 适 用 于 煤 矿 井 下 127V 照 明 及 信 号 负 载 的 电 源 控 制 ， 是 一 种 新 型 的 照明 信 号 综 合 保 护 装 置 ， 该 产 品 电 源 与 负 载 的 通 断 采 用 大 功 率 交 流 固 态 继 电 器 ，电 路 通 断 无 机 械 振 动 、 无 火 花 、 无 电 磁 干 扰 、 性 能 稳 定 、 安 全 可 靠 ， 使 用 寿 命长 。 并 具 有 短 路 ， 漏 地 保 护 以 及 电 缆 绝 缘 监 测 功 能 。 本 装 置 是 旧 式 2.5KVA、 4KVA照 明 信 号 综 合 保 护 装 置 的 换 代 产 品 。 该 装 置 本 体 与 壳 体 连 接 采 用 插 接 式 ， 便 于安 装 调 试 和 维 修 。 2、 适 用 条 件 （ 1） 海 拔 高 度不超过2000m； （ 2） 周围介质温度不高 于 +40℃,不低于 -20℃； （ 3） 周围空气的 相对湿度不大 于 95%(+25℃时)； （ 4） 在无 强烈颠波振 动 以 及 垂直斜度不超过15 度的 地 方； （ 5） 在无 足以 腐蚀金属和 破坏绝 缘 的 气体 与 蒸汽的 环境中； （ 6） 可 用 于 有 甲烷和 煤 尘爆 炸危险的 矿 井 中； 3、型号意义 Z B Z -2.5(4.0)/1140(660,380) MG 无触点 照明信号 额定电压(V) 功率(KVA) 保护装置 隔爆型 综合装置 一、技术特征 1、主变压器（干式）参数 项目 单位 ZBZ-2.5 ZBZ-4 额定容量 KVA 2.5 4 额定电压 V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式 Y， △/△ Y， △/△ 允许温升 ℃ 85 85 绝缘等级 B B 2、照明短路保护参数 电缆截面 M 保护距离（m ） ZBZ-2.5 电流整定值 11A ZBZ-4 电流整定值 5.5A 6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 400 3、信号短路保护参数 电缆截面M 保护距...
