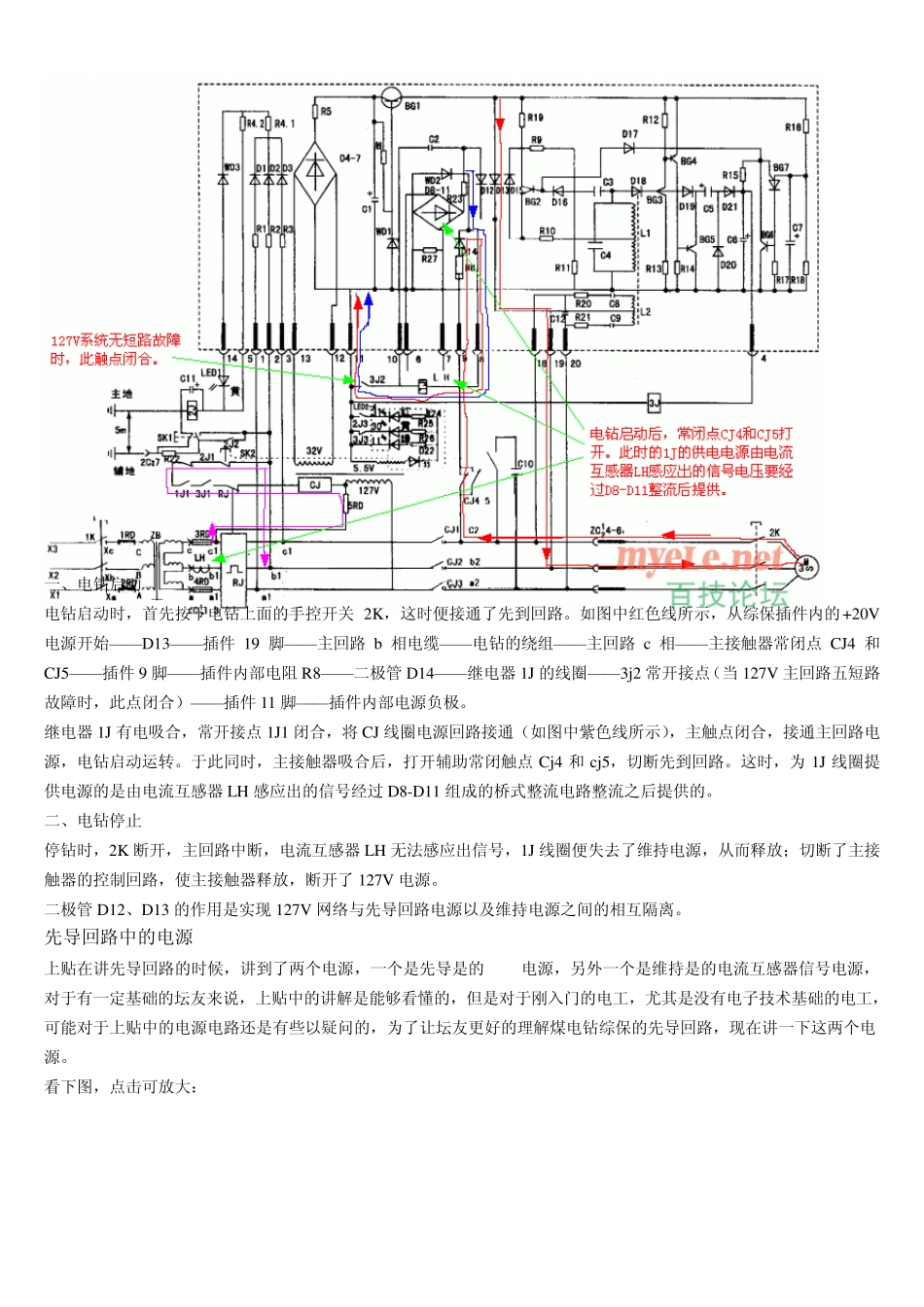

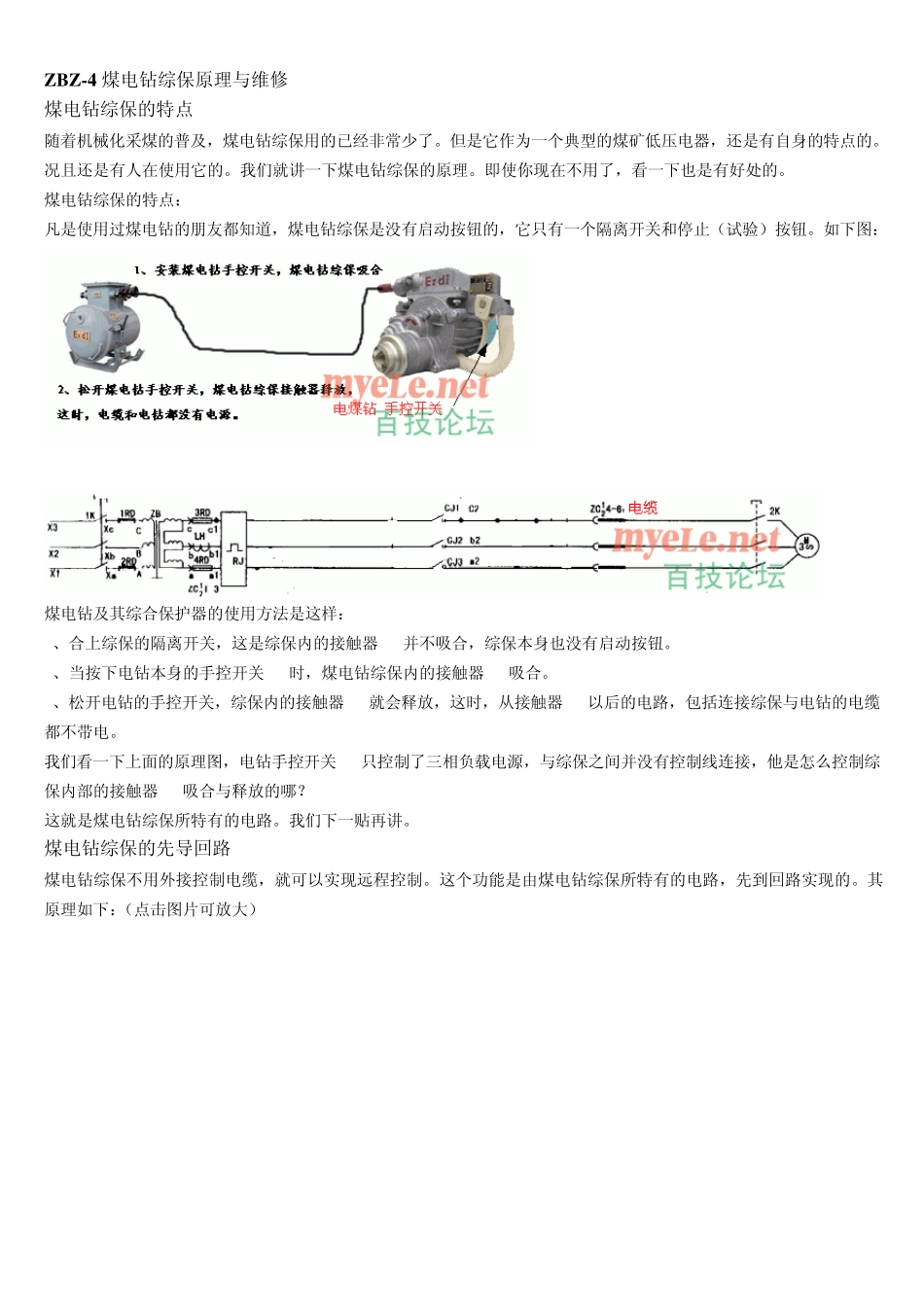

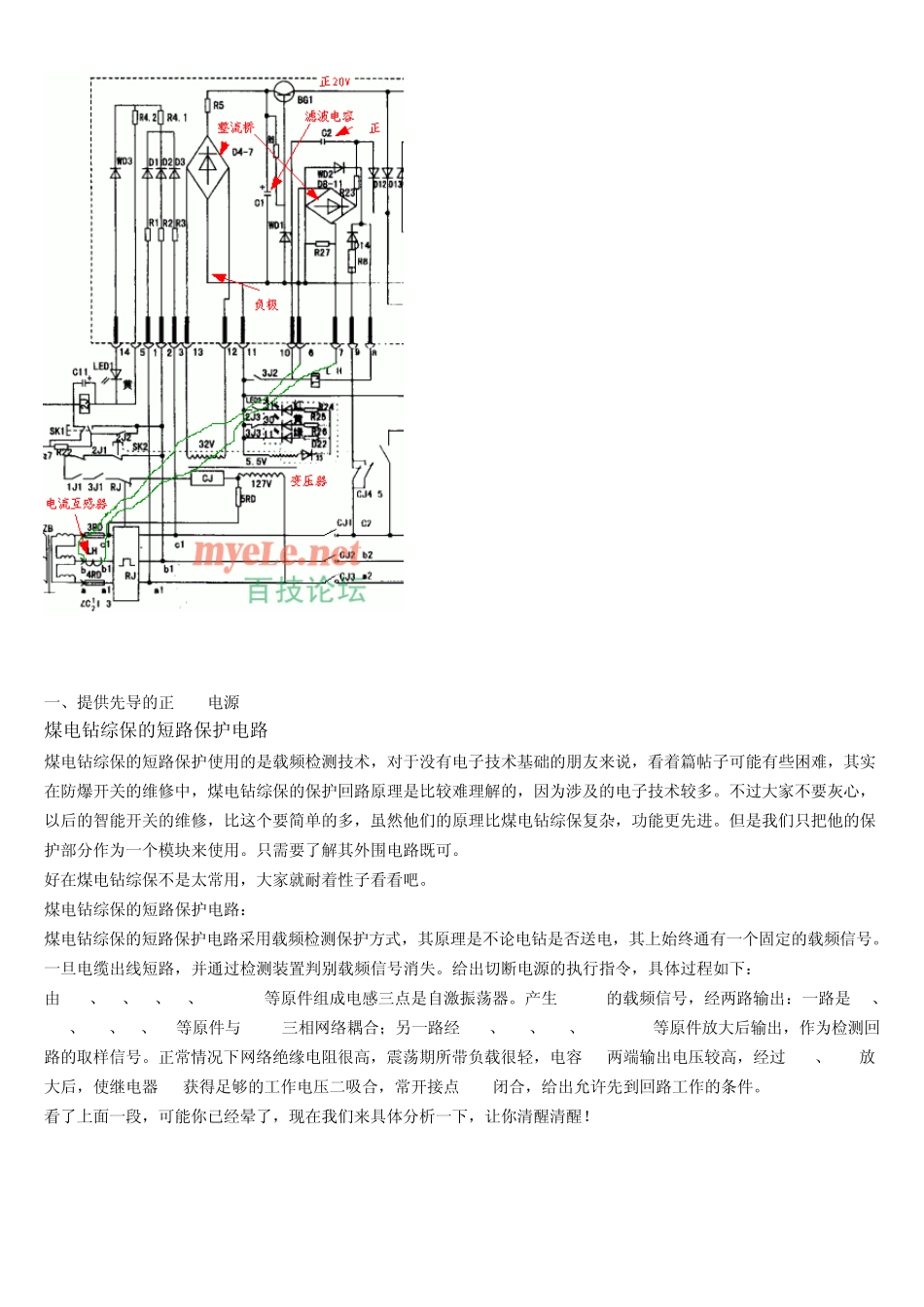

Z B Z -4 煤电钻综保原理与维修 煤电钻综保的特点 随着机械化采煤的普及,煤电钻综保用的已经非常少了。但是它作为一个典型的煤矿低压电器,还是有自身的特点的。况且还是有人在使用它的。我们就讲一下煤电钻综保的原理。即使你现在不用了,看一下也是有好处的。 煤电钻综保的特点: 凡是使用过煤电钻的朋友都知道,煤电钻综保是没有启动按钮的,它只有一个隔离开关和停止(试验)按钮。如下图: 煤电钻及其综合保护器的使用方法是这样: 1、合上综保的隔离开关,这是综保内的接触器CJ并不吸合,综保本身也没有启动按钮。 2、当按下电钻本身的手控开关2K时,煤电钻综保内的接触器CJ吸合。 3、松开电钻的手控开关,综保内的接触器CJ就会释放,这时,从接触器CJ以后的电路,包括连接综保与电钻的电缆都不带电。 我们看一下上面的原理图,电钻手控开关2K只控制了三相负载电源,与综保之间并没有控制线连接,他是怎么控制综保内部的接触器CJ吸合与释放的哪? 这就是煤电钻综保所特有的电路。我们下一贴再讲。 煤电钻综保的先导回路 煤电钻综保不用外接控制电缆,就可以实现远程控制。这个功能是由煤电钻综保所特有的电路,先到回路实现的。其原理如下:(点击图片可放大) 一、电钻启动 电钻启动时,首先按下电钻上面的手控开关 2K,这时便接通了先到回路。如图中红色线所示,从综保插件内的+20V电源开始——D13——插件 19 脚——主回路 b 相电缆——电钻的绕组——主回路 c 相——主接触器常闭点 CJ4 和CJ5——插件 9 脚——插件内部电阻 R8——二极管 D14——继电器 1J 的线圈——3j2 常开接点(当 127V 主回路五短路故障时,此点闭合)——插件 11 脚——插件内部电源负极。 继电器 1J 有电吸合,常开接点 1J1 闭合,将 CJ 线圈电源回路接通(如图中紫色线所示),主触点闭合,接通主回路电源,电钻启动运转。于此同时,主接触器吸合后,打开辅助常闭触点 Cj4 和 cj5,切断先到回路。这时,为 1J 线圈提供电源的是由电流互感器 LH 感应出的信号经过 D8-D11 组成的桥式整流电路整流之后提供的。 二、电钻停止 停钻时,2K 断开,主回路中断,电流互感器 LH 无法感应出信号,1J 线圈便失去了维持电源,从而释放;切断了主接触器的控制回路,使主接触器释放,断开了 127V 电源。 二极管 D12、D13 的作用是实现 127V 网络与先导回路电源以及维持电源之间的相互隔离。 先导回路中的...
