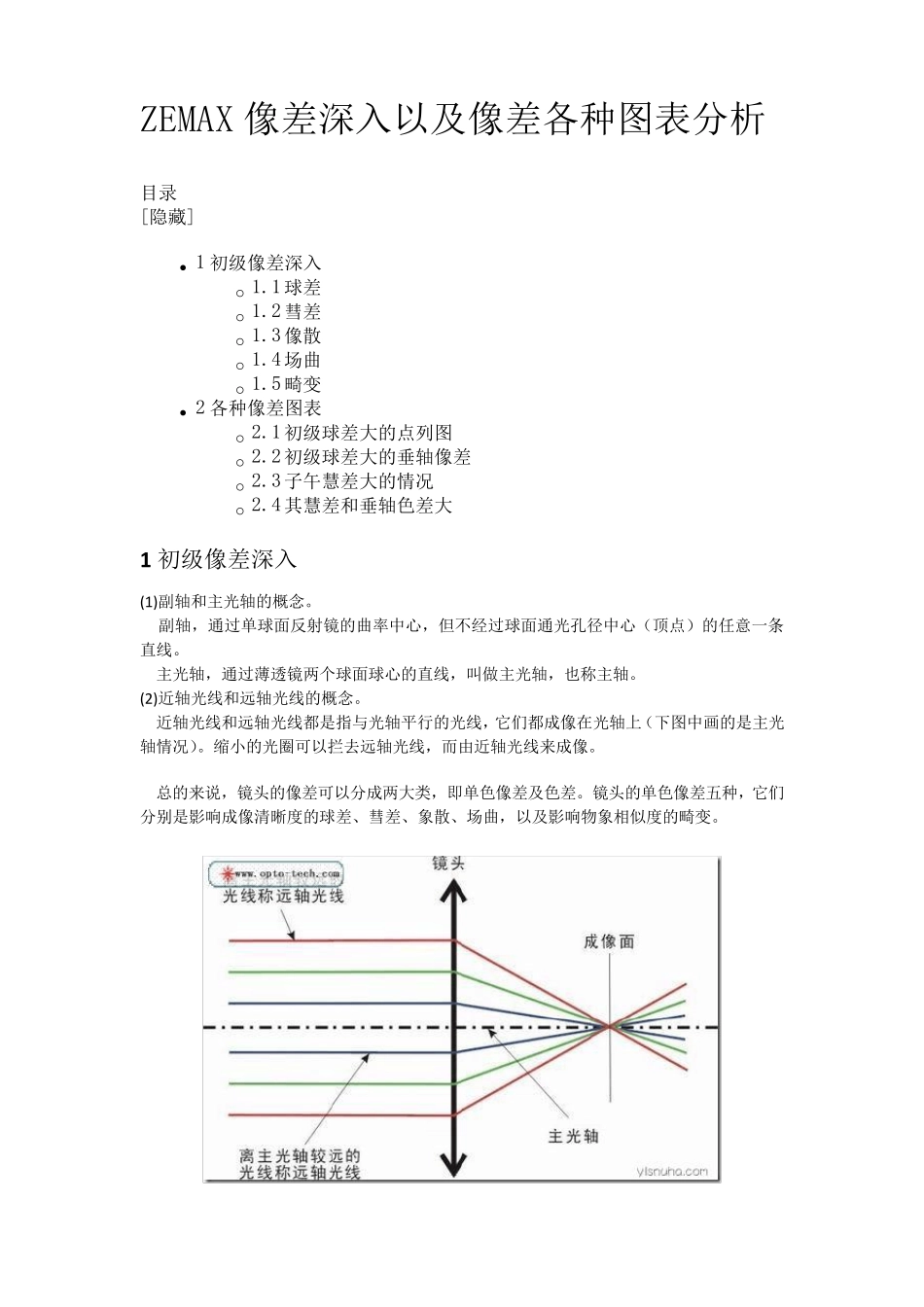

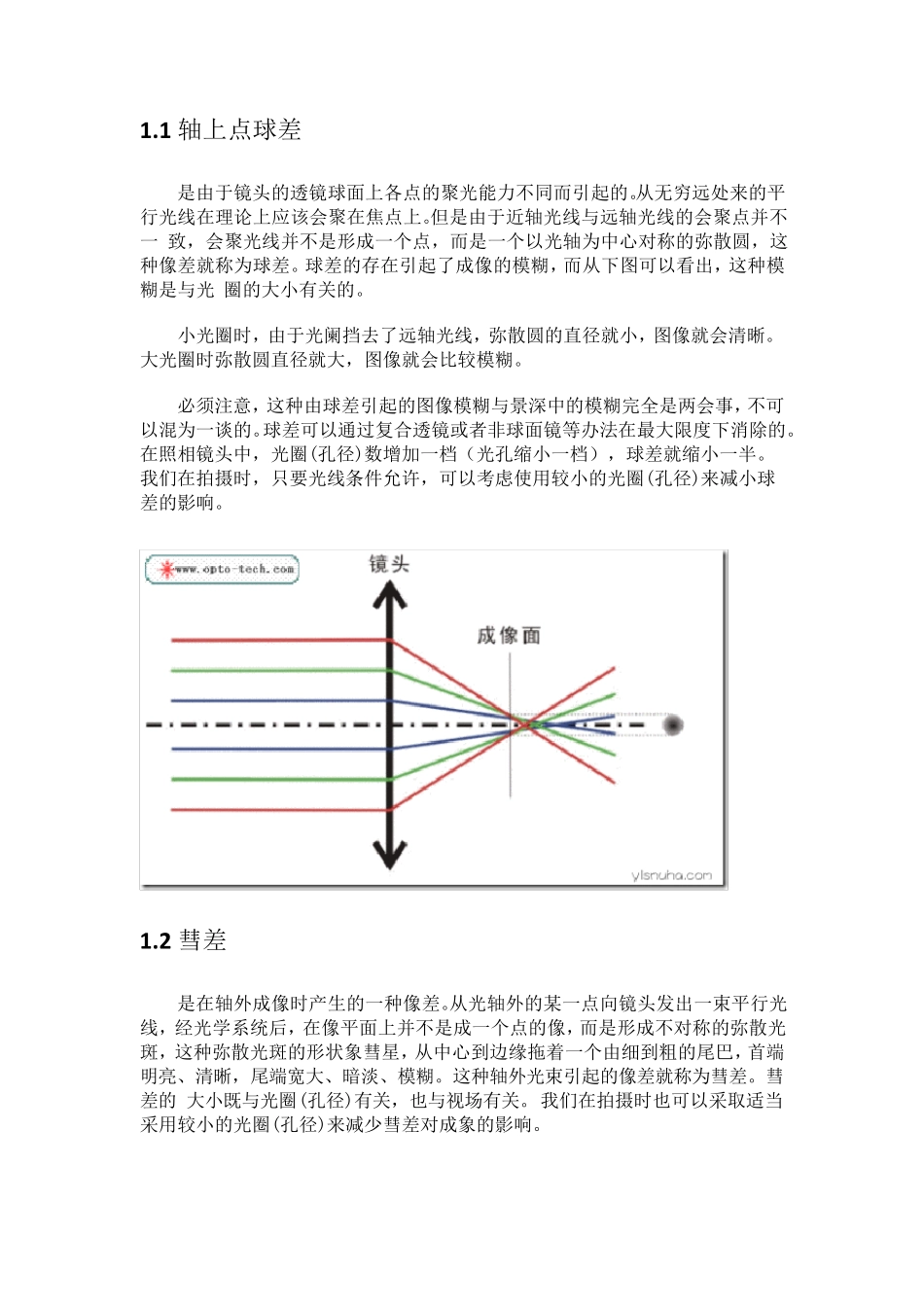

ZEMAX 像差深入以及像差各种图表分析 目录 [隐藏] • 1 初级像差深入 o 1.1 球差 o 1.2 彗差 o 1.3 像散 o 1.4 场曲 o 1.5 畸变 • 2 各种像差图表 o 2.1 初级球差大的点列图 o 2.2 初级球差大的垂轴像差 o 2.3 子午慧差大的情况 o 2.4 其慧差和垂轴色差大 1 初级像差深入 (1)副轴和主光轴的概念。 副轴，通过单球面反射镜的曲率中心，但不经过球面通光孔径中心（顶点）的任意一条直线。 主光轴，通过薄透镜两个球面球心的直线，叫做主光轴，也称主轴。 (2)近轴光线和远轴光线的概念。 近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。缩小的光圈可以拦去远轴光线，而由近轴光线来成像。 总的来说，镜头的像差可以分成两大类，即单色像差及色差。镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。 1.1 轴 上 点 球 差 是 由 于 镜 头 的 透 镜 球 面 上 各 点 的 聚 光 能 力 不 同 而 引 起 的 。从 无 穷 远 处 来 的 平行 光 线 在 理 论 上 应 该 会 聚 在 焦 点 上 。但 是 由 于 近 轴 光 线 与 远 轴 光 线 的 会 聚 点 并 不一 致 ， 会 聚 光 线 并 不 是 形 成 一 个 点 ， 而 是 一 个 以 光 轴 为 中 心 对 称 的 弥 散 圆 ， 这种 像 差 就 称 为 球 差 。 球 差 的 存 在 引 起 了 成 像 的 模 糊 ， 而 从 下 图 可 以 看 出 ， 这 种 模糊 是 与 光 圈 的 大 小 有 关 的 。 小 光 圈 时 ， 由 于 光 阑 挡 去 了 远 轴 光 线 ， 弥 散 圆 的 直 径 就 小 ， 图 像 就 会 清 晰 。大 光 圈 时 弥 散 圆 直 径 就 大 ， 图 像 就 会 比 较 模 糊 。 必 须 注 意 ， 这 种 由 球 差 引 起 的 图 像 模 糊 与 景 深 中 的 模 糊 完 全 是 两 会 事 ， 不 可以 混 为 一 谈 的 。球 差 可 以 通 过 复 合 透 镜 或 者 非 球 面 镜 等 办 法 在 最 大 限 度 下 消 除 的 。在 照 相 镜 头 中 ， 光 圈 (孔 径 )数 增 加 一 档 （ 光 孔 缩 小 一 档 ） ， 球 差 就 缩 小...
