[mapgis应用]根据工程创建图例VIP免费

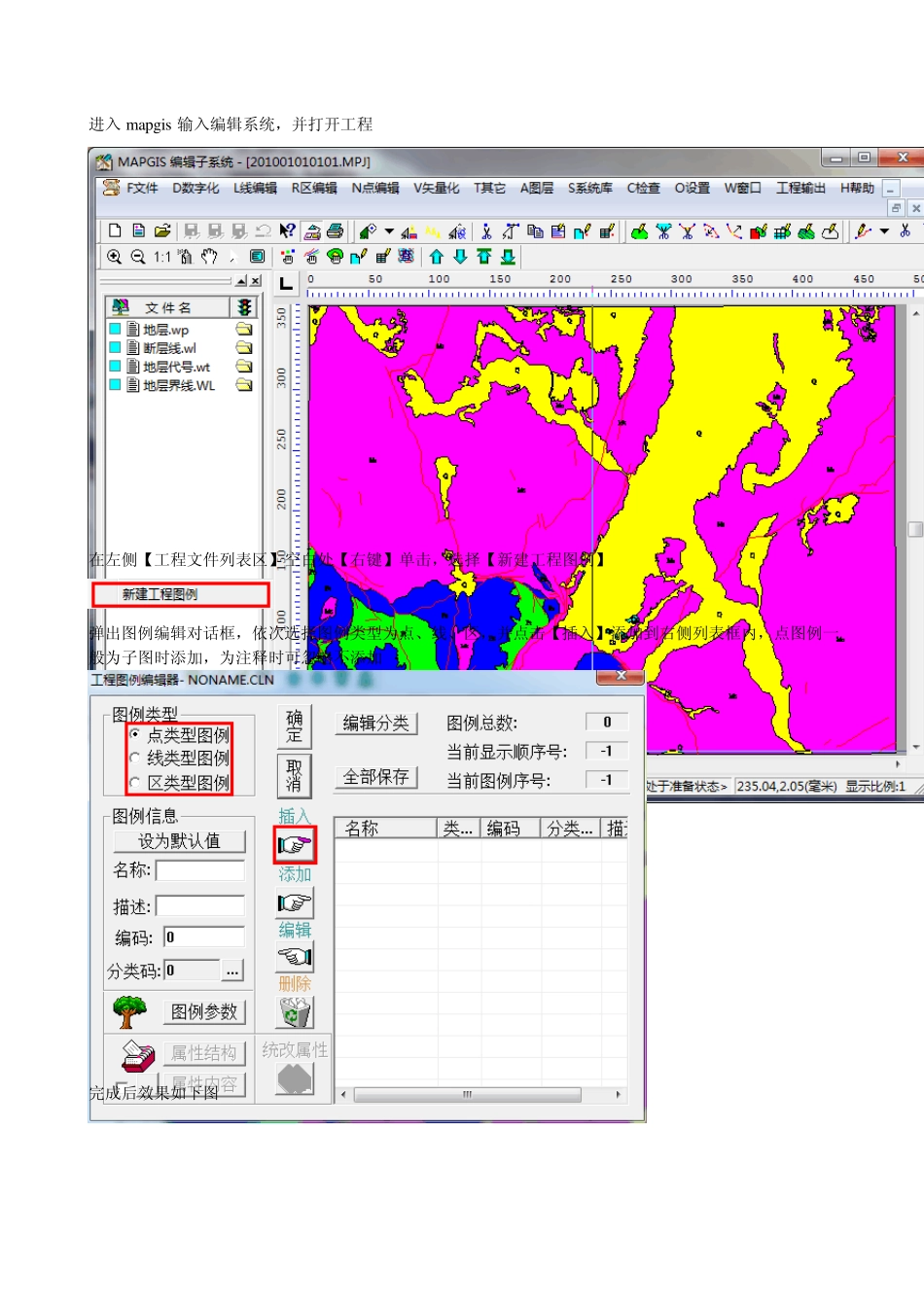

[mapgis应用]根据工程创建图例_第1页
1/10

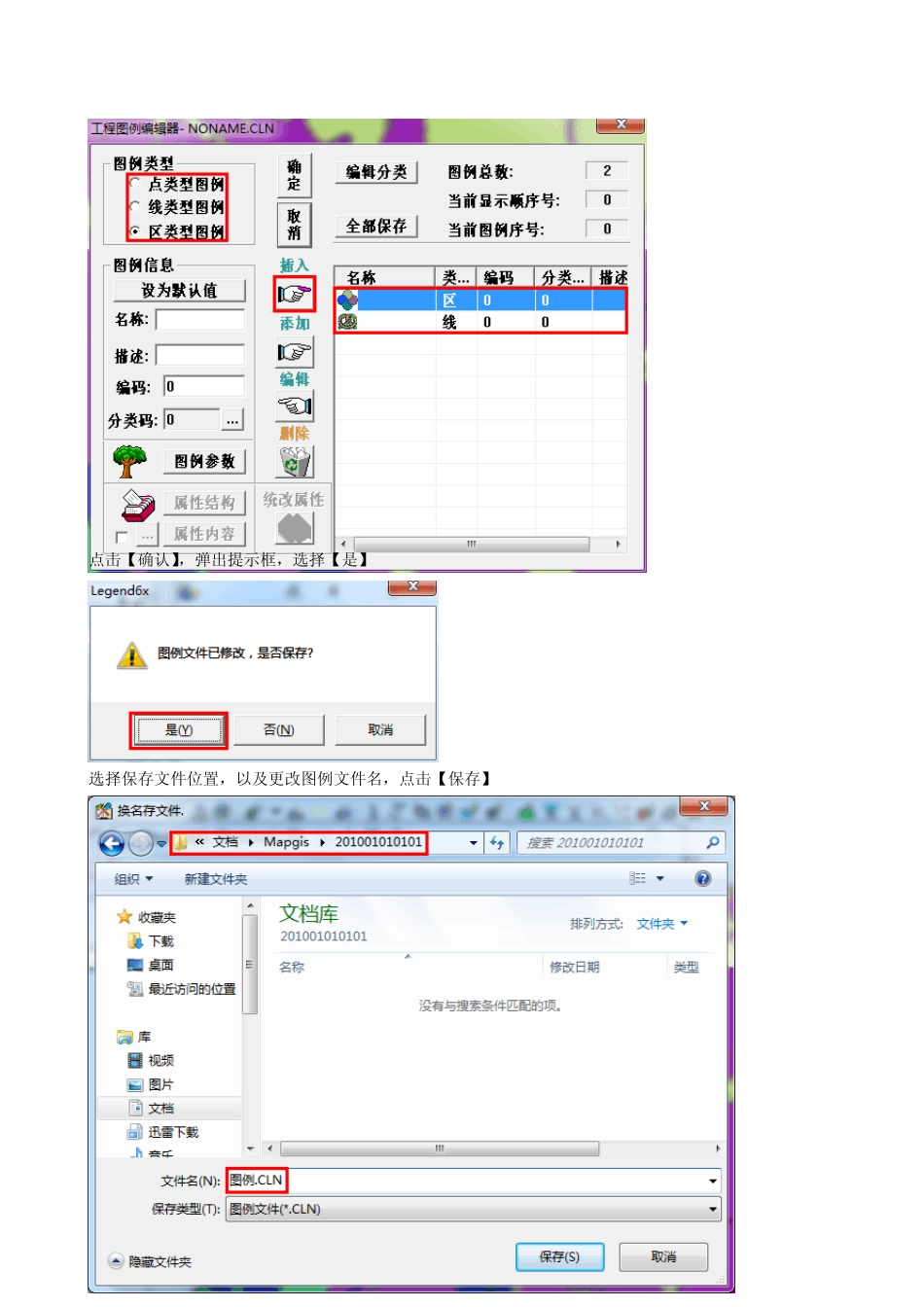

[mapgis应用]根据工程创建图例_第2页
2/10

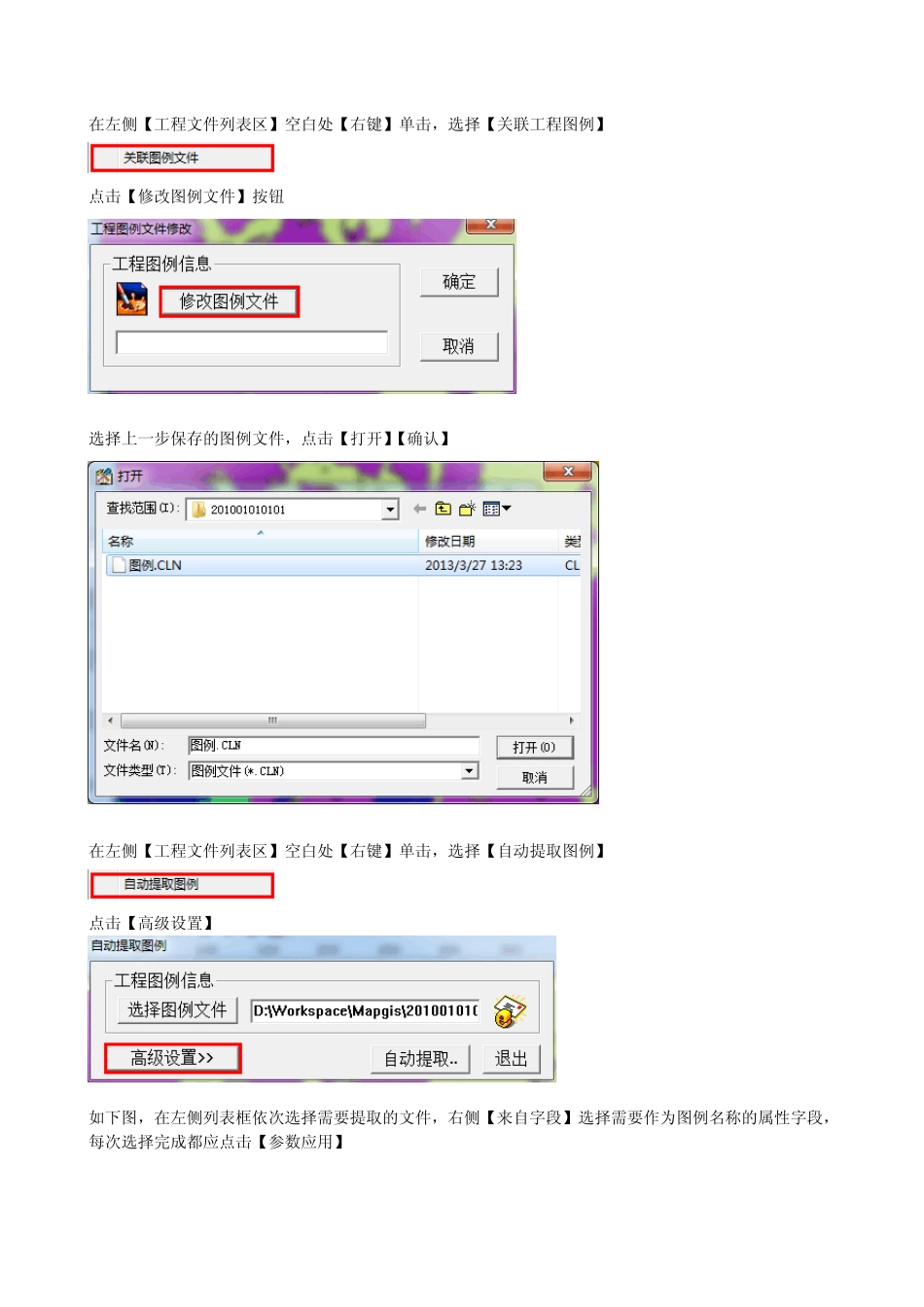

[mapgis应用]根据工程创建图例_第3页
3/10
进入mapgis 输入编辑系统,并打开工程 在左侧【工程文件列表区】空白处【右键】单击,选择【新建工程图例】 弹出图例编辑对话框,依次选择图例类型为点、线、区,并点击【插入】添加到右侧列表框内,点图例一般为子图时添加,为注释时可忽略不添加 完成后效果如下图 点击【确认】,弹出提示框,选择【是】 选择保存文件位置,以及更改图例文件名,点击【保存】 在左侧【工程文件列表区】空白处【右键】单击,选择【关联工程图例】 点击【修改图例文件】按钮 选择上一步保存的图例文件,点击【打开】【确认】 在左侧【工程文件列表区】空白处【右键】单击,选择【自动提取图例】 点击【高级设置】 如下图,在左侧列表框依次选择需要提取的文件,右侧【来自字段】选择需要作为图例名称的属性字段,每次选择完成都应点击【参数应用】 选择【手工选取源文件】,点击【自动提取】 弹出框选择【是】,完成后点击【退出】 在左侧【工程文件列表区】空白处【右键】单击,选择【打开图例版】查看提取图例 在图例板内右键,选择【标题为图例名称】 执行后效果:图例名即为前面设置的属性字段 在左侧【工程文件列表区】空白处【右键】单击,选择【创建分类图例】 修改【列优先列数】【图例文件名】【标题及格式】 【预览】中修改图例放置位置 点击【移动范围】,拖动图例到合适位置,点击【关闭】 所有修改完成后,点击【创建】,图例文件便自动添加到工程中了 添加完图例文件后,可能文字显示异样,这时勾选图例.W T 文件,选单【修改点参数】,勾选所有图例注释,修改注释高度、注释宽度、字体即可
