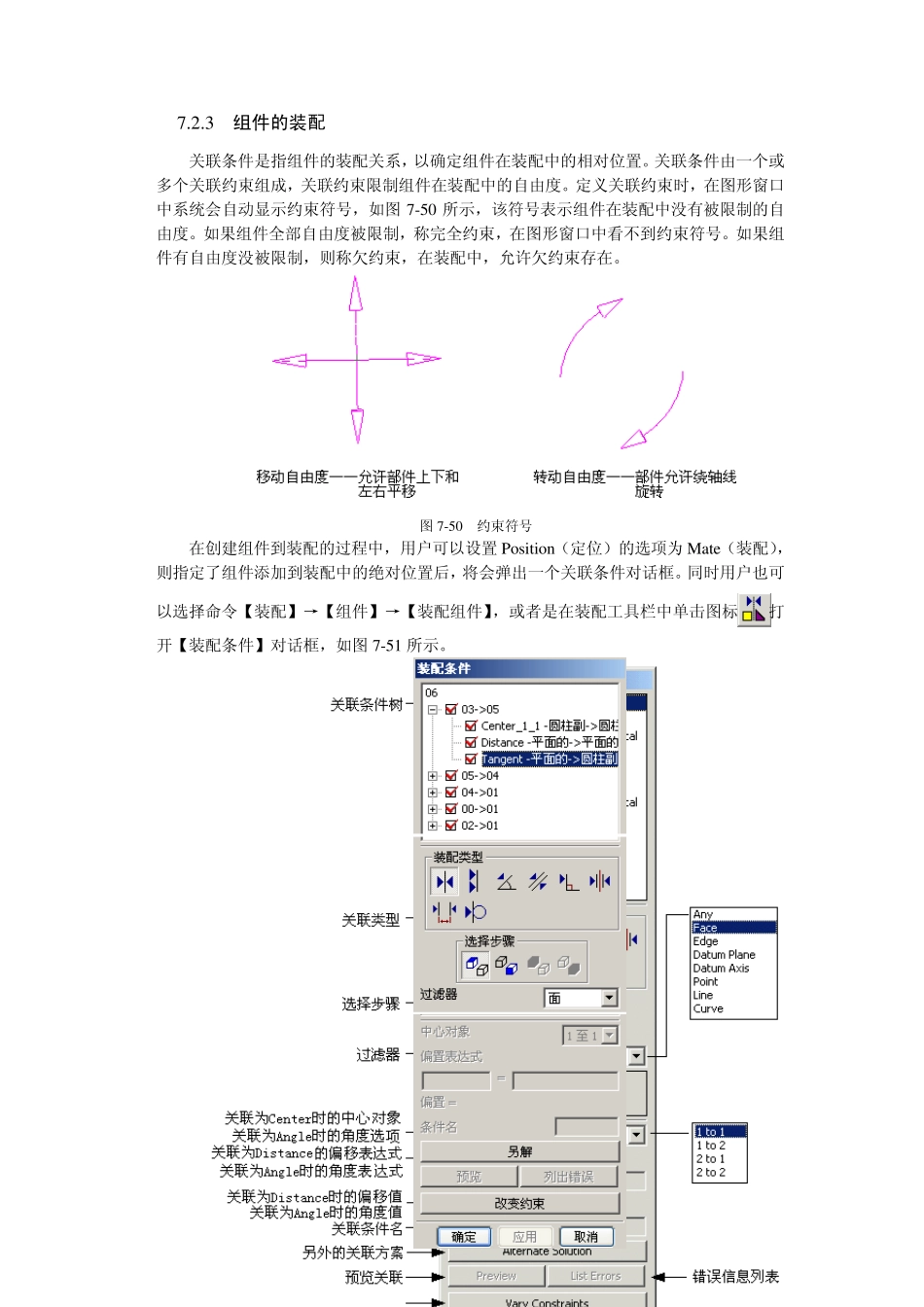

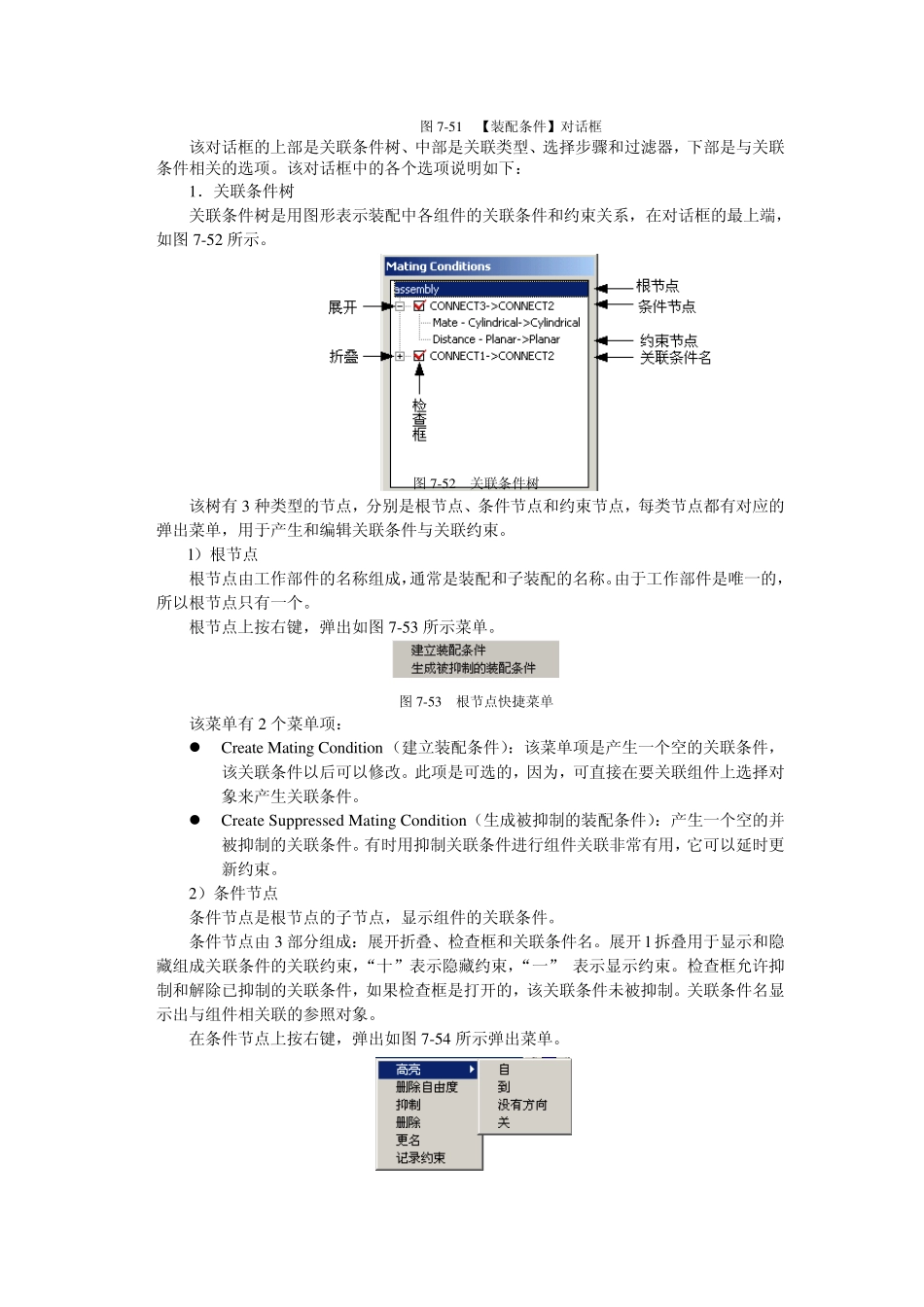

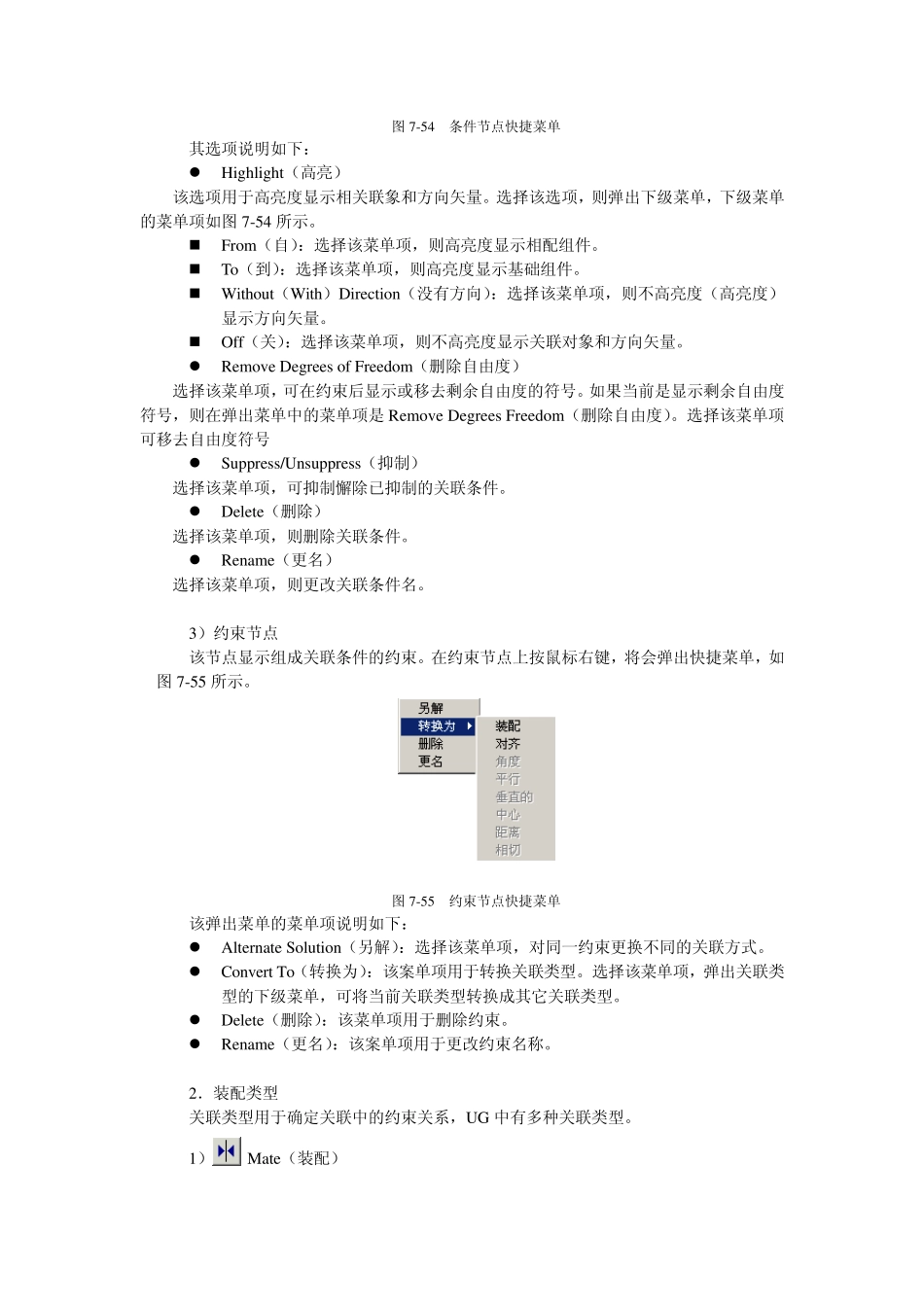

7.2.3 组件的装配 关联条件是指组件的装配关系，以确定组件在装配中的相对位置。关联条件由一个或多个关联约束组成，关联约束限制组件在装配中的自由度。定义关联约束时，在图形窗口中系统会自动显示约束符号，如图7-50 所示，该符号表示组件在装配中没有被限制的自由度。如果组件全部自由度被限制，称完全约束，在图形窗口中看不到约束符号。如果组件有自由度没被限制，则称欠约束，在装配中，允许欠约束存在。 图7-50 约束符号 在创建组件到装配的过程中，用户可以设置Position（定位）的选项为Mate（装配），则指定了组件添加到装配中的绝对位置后，将会弹出一个关联条件对话框。同时用户也可以选择命令【装配】→【组件】→【装配组件】，或者是在装配工具栏中单击图标 打开【装配条件】对话框，如图7-51 所示。 图 7-51 【装配条件】对话框 该对话框的上部是关联条件树、中部是关联类型、选择步骤和过滤器，下部是与关联条件相关的选项。该对话框中的各个选项说明如下： 1．关联条件树 关联条件树是用图形表示装配中各组件的关联条件和约束关系，在对话框的最上端，如图 7-52 所示。 图 7-52 关联条件树 该树有 3 种类型的节点，分别是根节点、条件节点和约束节点，每类节点都有对应的弹出菜单，用于产生和编辑关联条件与关联约束。 l）根节点 根节点由工作部件的名称组成，通常是装配和子装配的名称。由于工作部件是唯一的，所以根节点只有一个。 根节点上按右键，弹出如图 7-53 所示菜单。 图 7-53 根节点快捷菜单 该菜单有 2 个菜单项：  Create Mating Condition（建立装配条件）：该菜单项是产生一个空的关联条件，该关联条件以后可以修改。此项是可选的，因为，可直接在要关联组件上选择对象来产生关联条件。  Create Su ppressed Mating Condition（生成被抑制的装配条件）：产生一个空的并被抑制的关联条件。有时用抑制关联条件进行组件关联非常有用，它可以延时更新约束。 2）条件节点 条件节点是根节点的子节点，显示组件的关联条件。 条件节点由 3 部分组成：展开折叠、检查框和关联条件名。展开 l 拆叠用于显示和隐藏组成关联条件的关联约束，“十”表示隐藏约束，“一” 表示显示约束。检查框允许抑制和解除已抑制的关联条件，如果检查框是打开的，该关联条件未被抑制。关联条件名显示出与组件相关联的参照对象。 在条件节点上按右键，弹出如图 7-54 所示弹出菜单。...
