[UG教程]§7UG装配功能③VIP免费

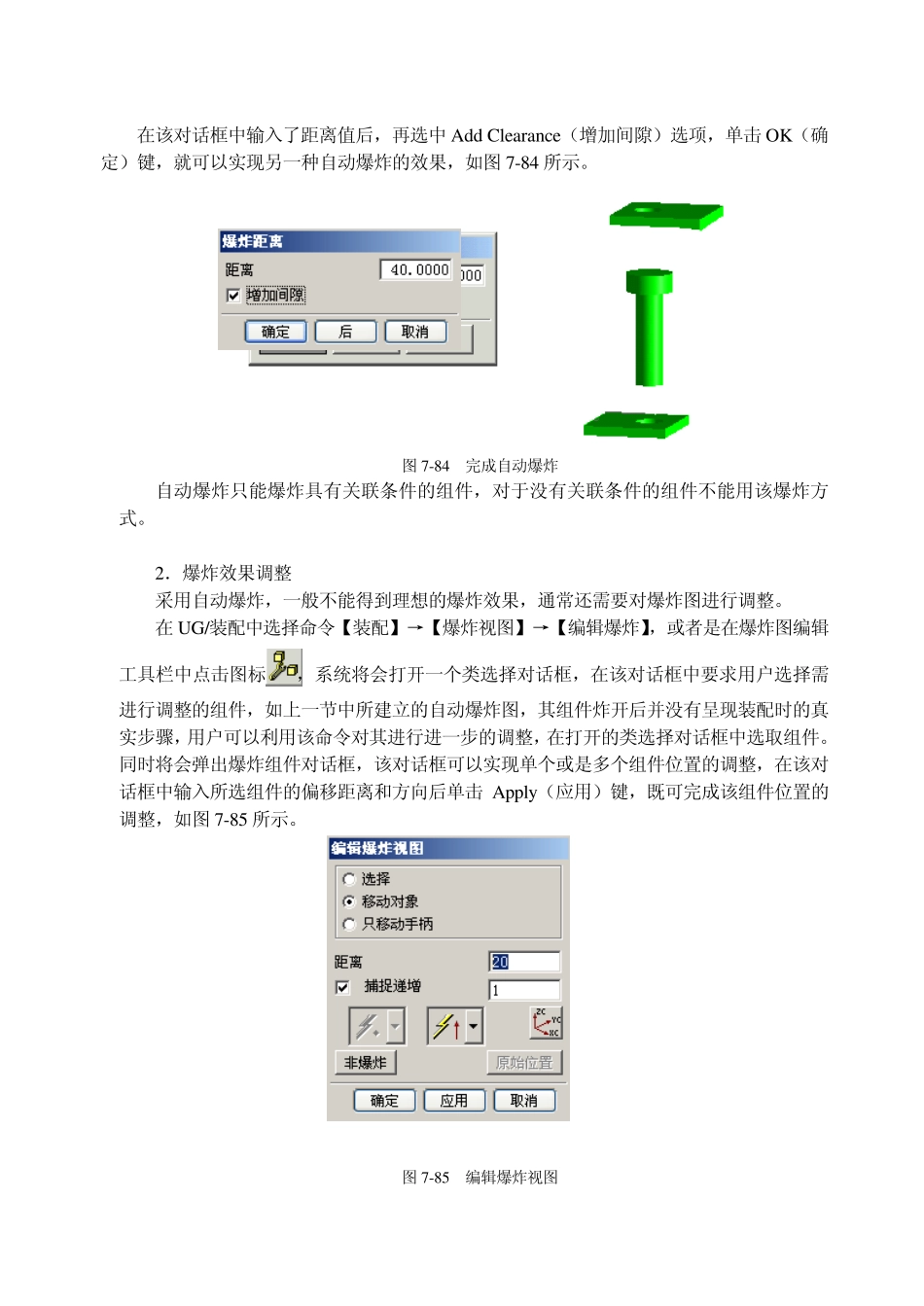

7.4.2 产生爆炸效果 1．爆炸组件 在新创建了一个爆炸图后视图并没有发生什么变化，接下来就必需使组件炸开。 UG/装配中组件爆炸的方式为自动爆炸，即基于组件关联条件，沿表面的正交方向自动爆炸组件。选择菜单命令【装配】→【爆炸视图】→【自动爆炸组件】，或者是在爆炸图编辑工具栏中点击图标，系统将打开一个类选择对话框，在该对话框中点击Select All（选择所有的）按钮选种所有组件就可对整个装配进行爆炸图的创建，若利用选择球选择则可以连续的选种任意多个组件，实现对这些组件的炸开。 完成了组件的选择后将会弹出一个【爆炸距离设置】对话框，用于指定自动爆炸参数，如图7-81 所示。 图 7-81 设置爆炸参数 该对话框各个选项说明如下： 1） Distance（距离） 该选项用于设置自动爆炸组件之间的距离，自动爆炸方向由输入数值的正负来控制。 2） Add Clearance（增加间隙） 该选项用于增加爆炸组件之间的间隙。它控制着自动爆炸的方式：如果关闭该选项，则指定的距离为绝对距离，即组件从当前位置移动指定的距离值；如果打开该选项，指定的距离为组件相对于关联组件移动的相对距离。 在对话框中输入距离后，若空置Add Clearance（增加间隙）选项，单击OK（确定），则完成一种自动爆炸方式的操作，其过程和结果如图7-83 所示。 图 7-83 完成自动爆炸 在该对话框中输入了距离值后，再选中Add Clearance（增加间隙）选项，单击OK（确定）键，就可以实现另一种自动爆炸的效果，如图7-84 所示。 图7-84 完成自动爆炸 自动爆炸只能爆炸具有关联条件的组件，对于没有关联条件的组件不能用该爆炸方式。 2．爆炸效果调整 采用自动爆炸，一般不能得到理想的爆炸效果，通常还需要对爆炸图进行调整。 在UG/装配中选择命令【装配】→【爆炸视图】→【编辑爆炸】，或者是在爆炸图编辑工具栏中点击图标，系统将会打开一个类选择对话框，在该对话框中要求用户选择需进行调整的组件，如上一节中所建立的自动爆炸图，其组件炸开后并没有呈现装配时的真实步骤，用户可以利用该命令对其进行进一步的调整，在打开的类选择对话框中选取组件。同时将会弹出爆炸组件对话框，该对话框可以实现单个或是多个组件位置的调整，在该对话框中输入所选组件的偏移距离和方向后单击Apply（应用）键，既可完成该组件位置的调整，如图7-85 所示。 图7-85 编辑爆炸视图 该对话框中各个选项具体说明如下： 1）选择 该选项用于选择要编辑...
