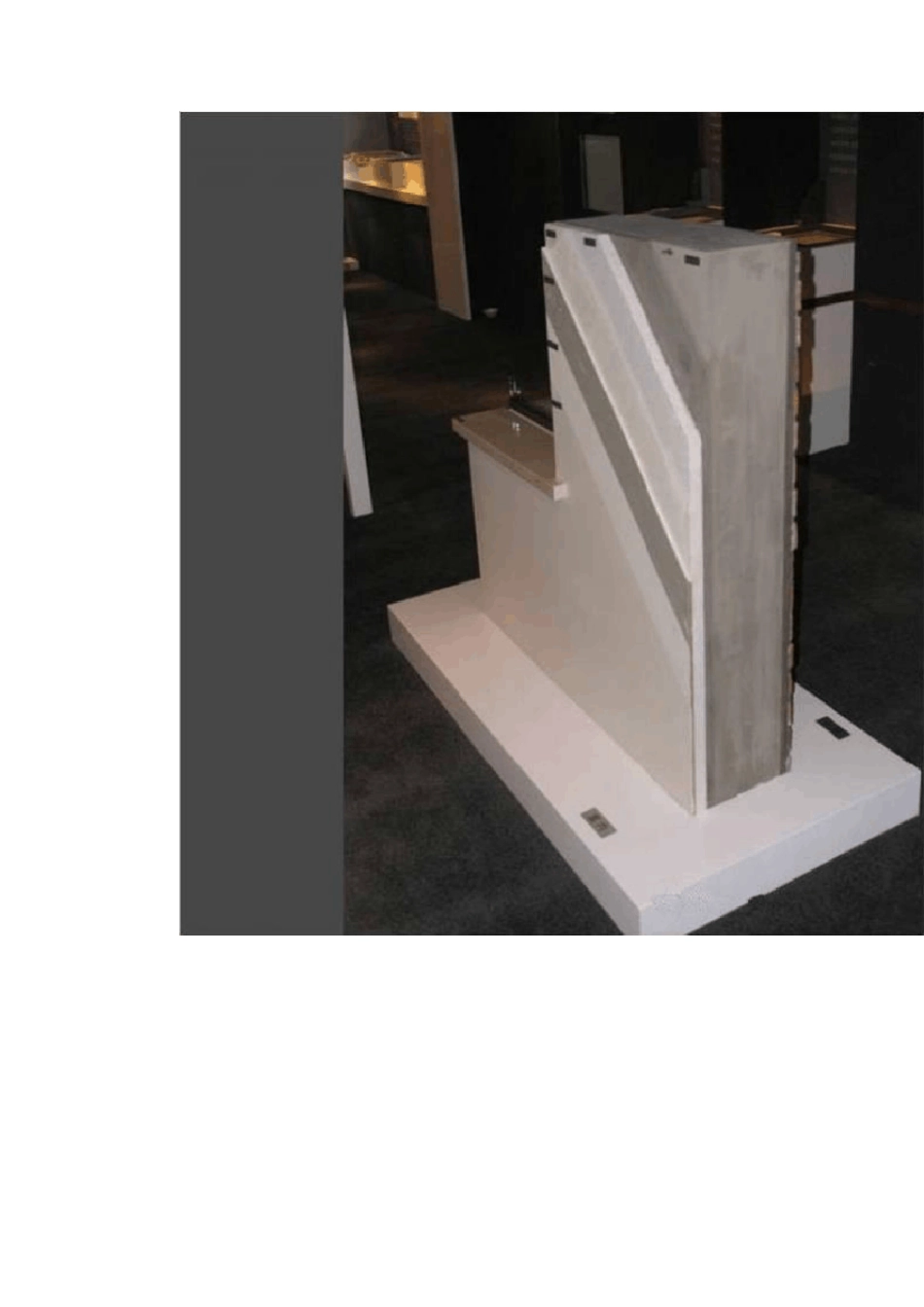

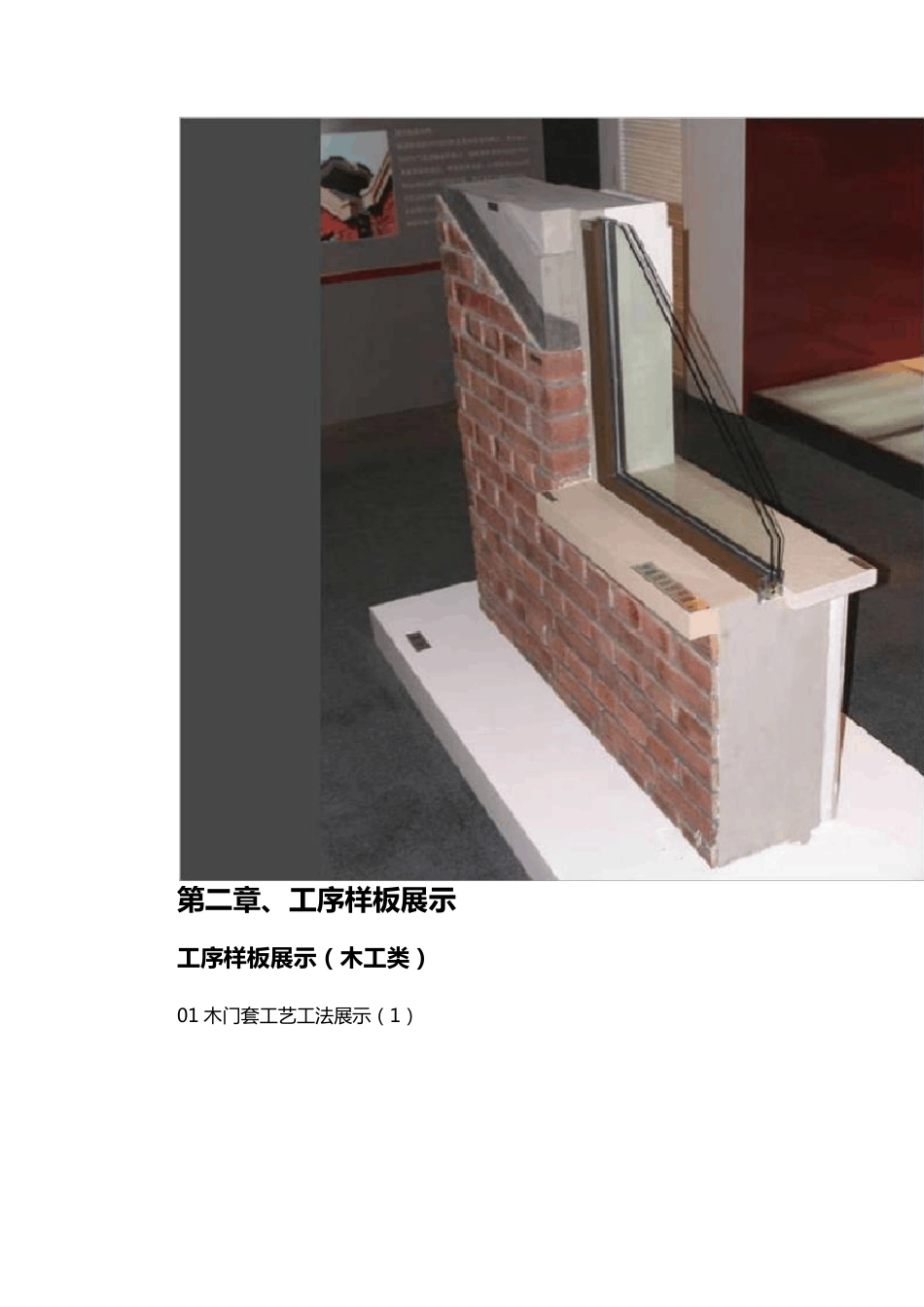

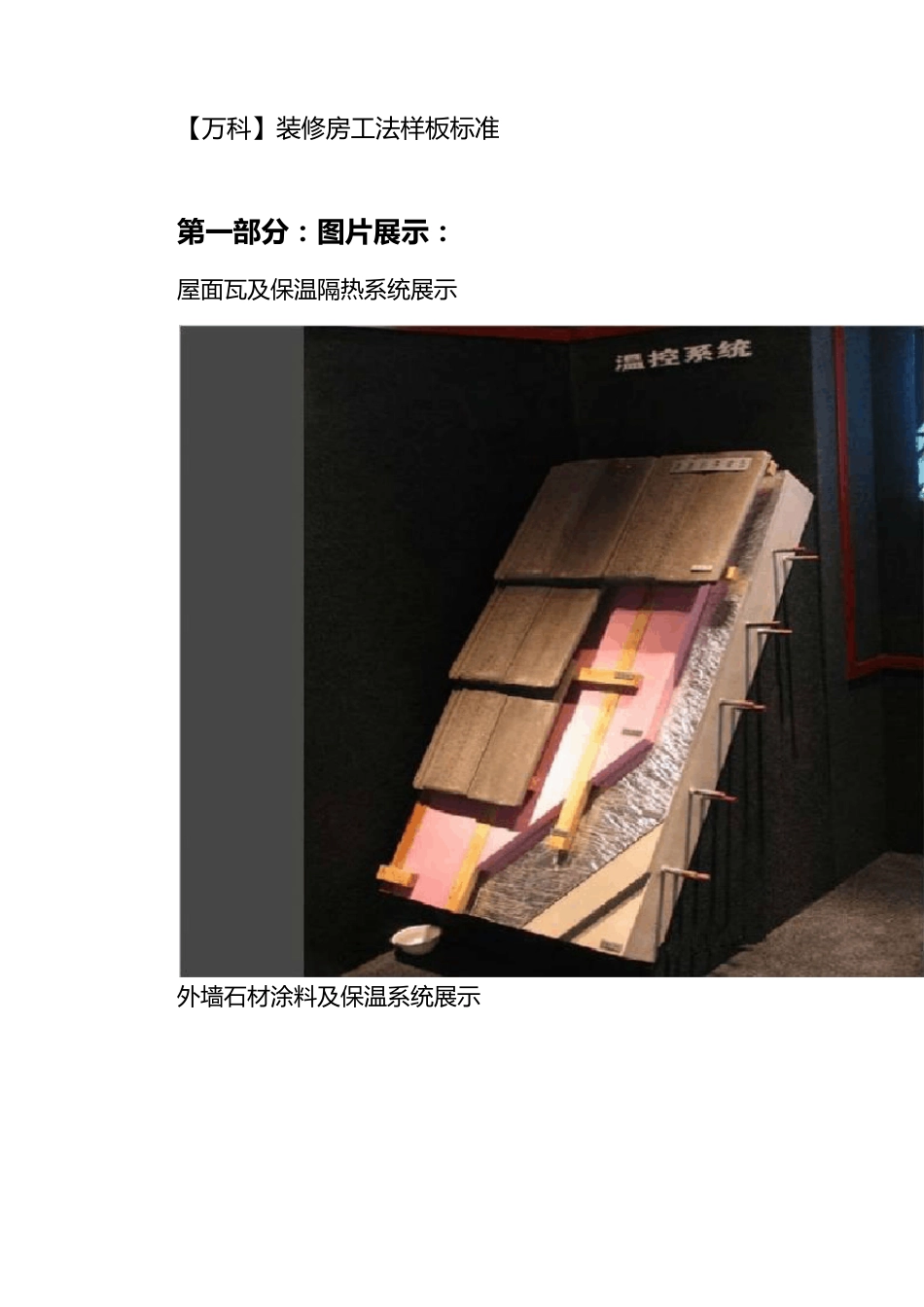

【万科】装修房工法样板标准 第 一部分:图片展示: 屋面瓦及保温隔热系统展示 外墙石材涂料及保温系统展示 第 二 章 、工序样板展示 工序样板展示(木工类) 01 木 门 套工艺工法展示(1) 涂 刷 防 腐 、防 火涂 料.弹线定位铺钉位置.防 锈漆修补钉眼 1、根据户内门的深化图尺寸测量墙洞尺寸,进行定位放线。 2、按定位尺寸在墙洞预放的砼砖上打孔,嵌入木楔。 3、根据墙的厚度计算好尺寸,在加工区统一下料,并涂 刷 防 火涂 料。厨卫门套基层下部 300mm 高位置加涂 防 腐 涂 料。 4、门套基层按定位尺寸安装,并在细木工板基层弹固定位置的尺寸。 5、门套钉眼涂刷防锈漆,防止生锈。 6、木门套基层板与墙体间缝隙填入发泡剂,增加密实度。 7、木门套基层板侧粘贴防水胶带,防止受潮变形。 工序样板展示(木工类) 01 木 门 套工艺工法展示(2) 1、门套基层上下钉距 400mm;门套基层两端距板头 85mm 的距离打孔,用 2 寸的铁钉固定。 2、板 材 应 做 好 防 火 、防 腐 处 理 。 3、木 门 框 安 装 必 须 牢 固 。 4、木 门 套 基 层 垂 直 度 误 差 ±3mm, 宽 度 误 差 ±2mm, 高 度 误 差 ±5mm,对 角 线 误 差 ±5mm。 工 序 样 板 展 示 ( 木 工 类 ) 01 木 门 套工艺工法展示(3) 钉 距 板 边 : 50mm 水 平 钉 距 : 130mm 垂直钉距:400mm 工序样板展示(木工类) 01 木 门 套工艺工法展示(4) 钉距板边:50mm 垂直钉距:330mm 错 位 铺 钉 : 沿 门 套 板 纵 向 中 线 左 右 错 开 钉 入 钉 子 能 够 使 门 套 板 两侧受力均匀,增加其牢固性 能 够 使 门 套 安装时的平整度和垂直度得到有效控制 工序样板 展示(木工类) 02 轻 钢 龙 骨 吊顶工艺工法展示(1) 龙 骨 间 距 主龙骨距墙:300mm 主龙骨间距:1000mm 副龙骨间距:300mm 工序样板展示(木工类) 02 轻 钢 龙 骨 吊顶工艺工法展示(2) 工序样板展示(木工类) 02 轻 钢 龙 骨 吊顶工艺工法展示(3) 1、根据图纸及规范要求,经测量后,现场放线。 2、使用电锤向顶面打孔,使用膨胀螺栓进行预埋,使用吊杆将螺栓涨紧。 3、使用螺母将吊件与吊杆连接,调整龙骨水平及吊件连接锁紧。 4、将所有吊件调整水平后将螺母校紧。安装时按照施工规范控制龙骨间距和...
