[建筑构造课件]屋顶VIP免费

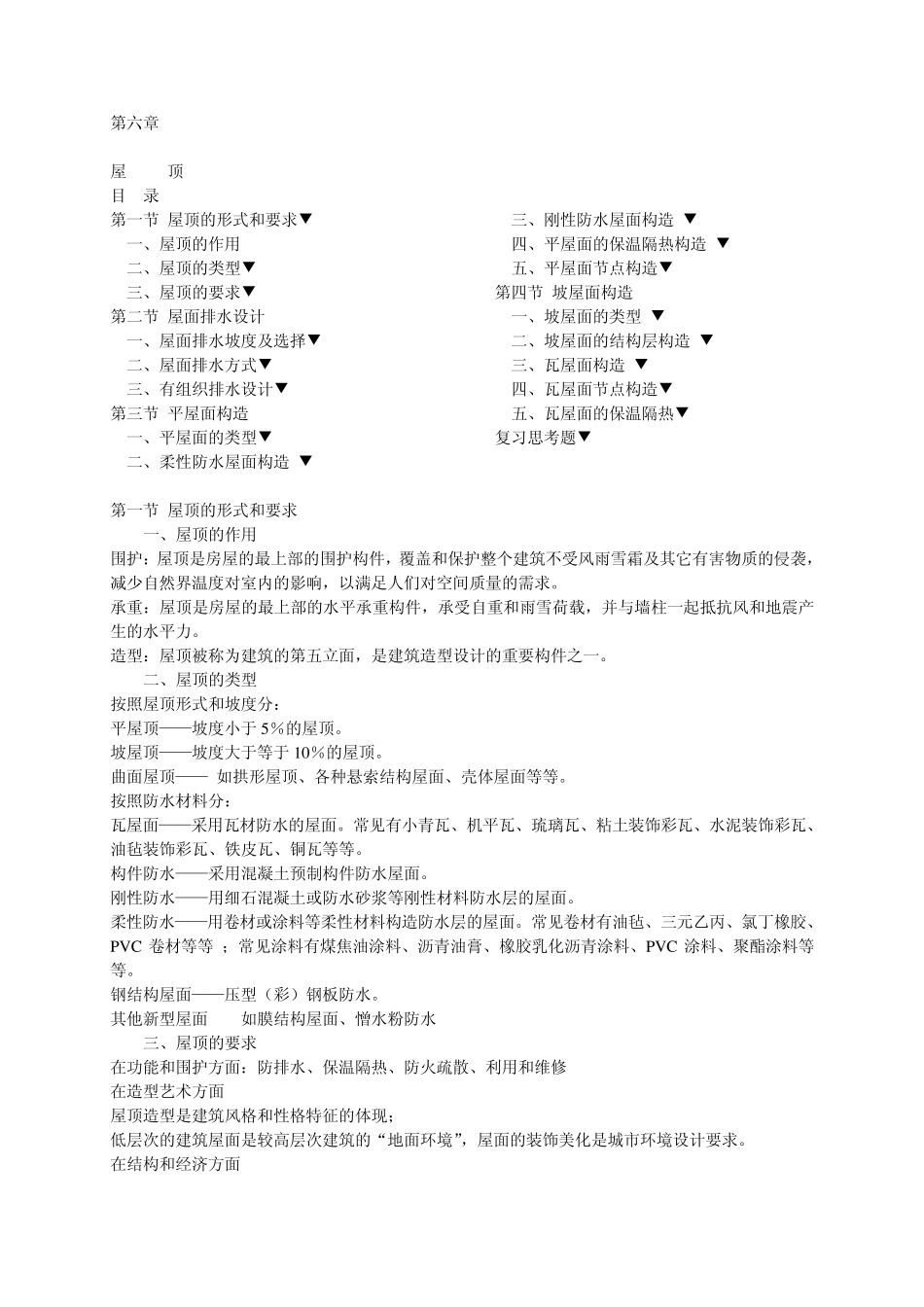

[建筑构造课件]屋顶_第1页
1/9

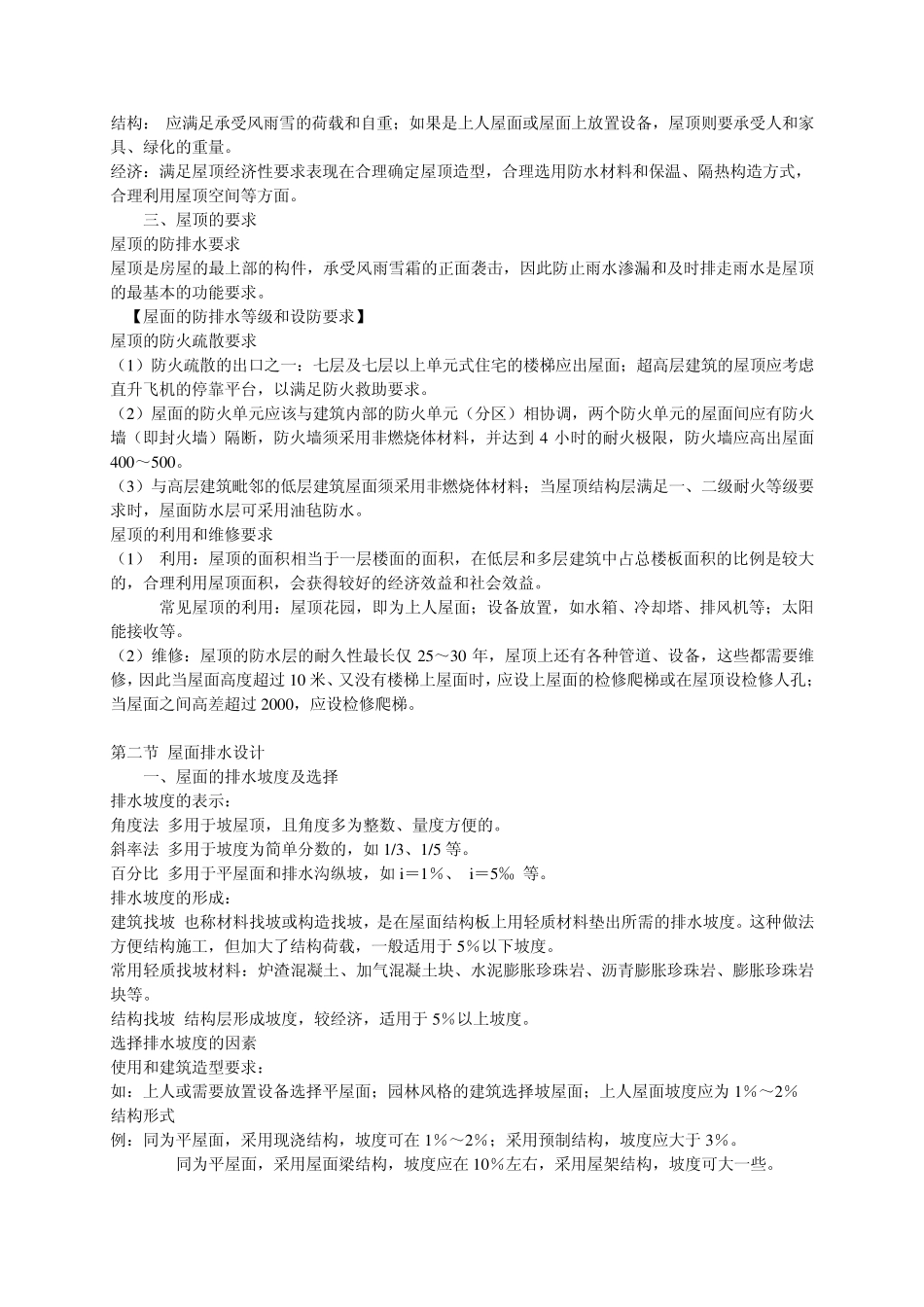

[建筑构造课件]屋顶_第2页
2/9

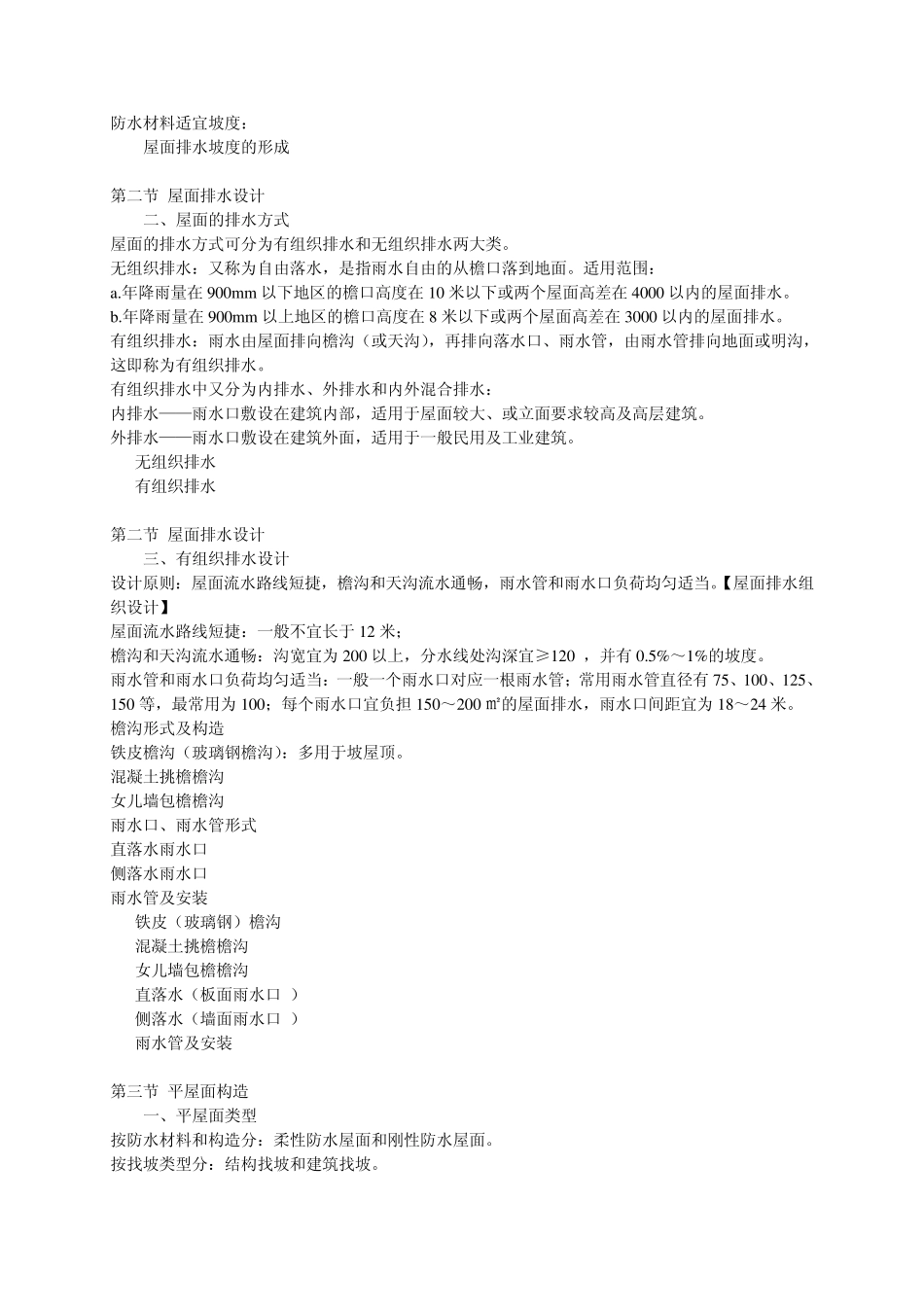

[建筑构造课件]屋顶_第3页
3/9
第六章 屋 顶 目 录 第一节 屋顶的形式和要求▼ 一、屋顶的作用 二、屋顶的类型▼ 三、屋顶的要求▼ 第二节 屋面排水设计 一、屋面排水坡度及选择▼ 二、屋面排水方式▼ 三、有组织排水设计▼ 第三节 平屋面构造 一、平屋面的类型▼ 二、柔性防水屋面构造 ▼ 三、刚性防水屋面构造 ▼ 四、平屋面的保温隔热构造 ▼ 五、平屋面节点构造▼ 第四节 坡屋面构造 一、坡屋面的类型 ▼ 二、坡屋面的结构层构造 ▼ 三、瓦屋面构造 ▼ 四、瓦屋面节点构造▼ 五、瓦屋面的保温隔热▼ 复习思考题▼ 第一节 屋顶的形式和要求 一、屋顶的作用 围护:屋顶是房屋的最上部的围护构件,覆盖和保护整个建筑不受风雨雪霜及其它有害物质的侵袭,减少自然界温度对室内的影响,以满足人们对空间质量的需求。 承重:屋顶是房屋的最上部的水平承重构件,承受自重和雨雪荷载,并与墙柱一起抵抗风和地震产生的水平力。 造型:屋顶被称为建筑的第五立面,是建筑造型设计的重要构件之一。 二、屋顶的类型 按照屋顶形式和坡度分: 平屋顶——坡度小于 5%的屋顶。 坡屋顶——坡度大于等于 10%的屋顶。 曲面屋顶—— 如拱形屋顶、各种悬索结构屋面、壳体屋面等等。 按照防水材料分: 瓦屋面——采用瓦材防水的屋面。常见有小青瓦、机平瓦、琉璃瓦、粘土装饰彩瓦、水泥装饰彩瓦、油毡装饰彩瓦、铁皮瓦、铜瓦等等。 构件防水——采用混凝土预制构件防水屋面。 刚性防水——用细石混凝土或防水砂浆等刚性材料防水层的屋面。 柔性防水——用卷材或涂料等柔性材料构造防水层的屋面。常见卷材有油毡、三元乙丙、氯丁橡胶、PV C 卷材等等 ;常见涂料有煤焦油涂料、沥青油膏、橡胶乳化沥青涂料、PV C 涂料、聚酯涂料等等。 钢结构屋面——压型(彩)钢板防水。 其他新型屋面 如膜结构屋面、憎水粉防水 三、屋顶的要求 在功能和围护方面:防排水、保温隔热、防火疏散、利用和维修 在造型艺术方面 屋顶造型是建筑风格和性格特征的体现; 低层次的建筑屋面是较高层次建筑的“地面环境”,屋面的装饰美化是城市环境设计要求。 在结构和经济方面 结构: 应满足承受风雨雪的荷载和自重;如果是上人屋面或屋面上放置设备,屋顶则要承受人和家具、绿化的重量。 经济:满足屋顶经济性要求表现在合理确定屋顶造型,合理选用防水材料和保温、隔热构造方式,合理利用屋顶空间等方面。 三、屋顶的要求 屋顶的防排水要求 屋...
