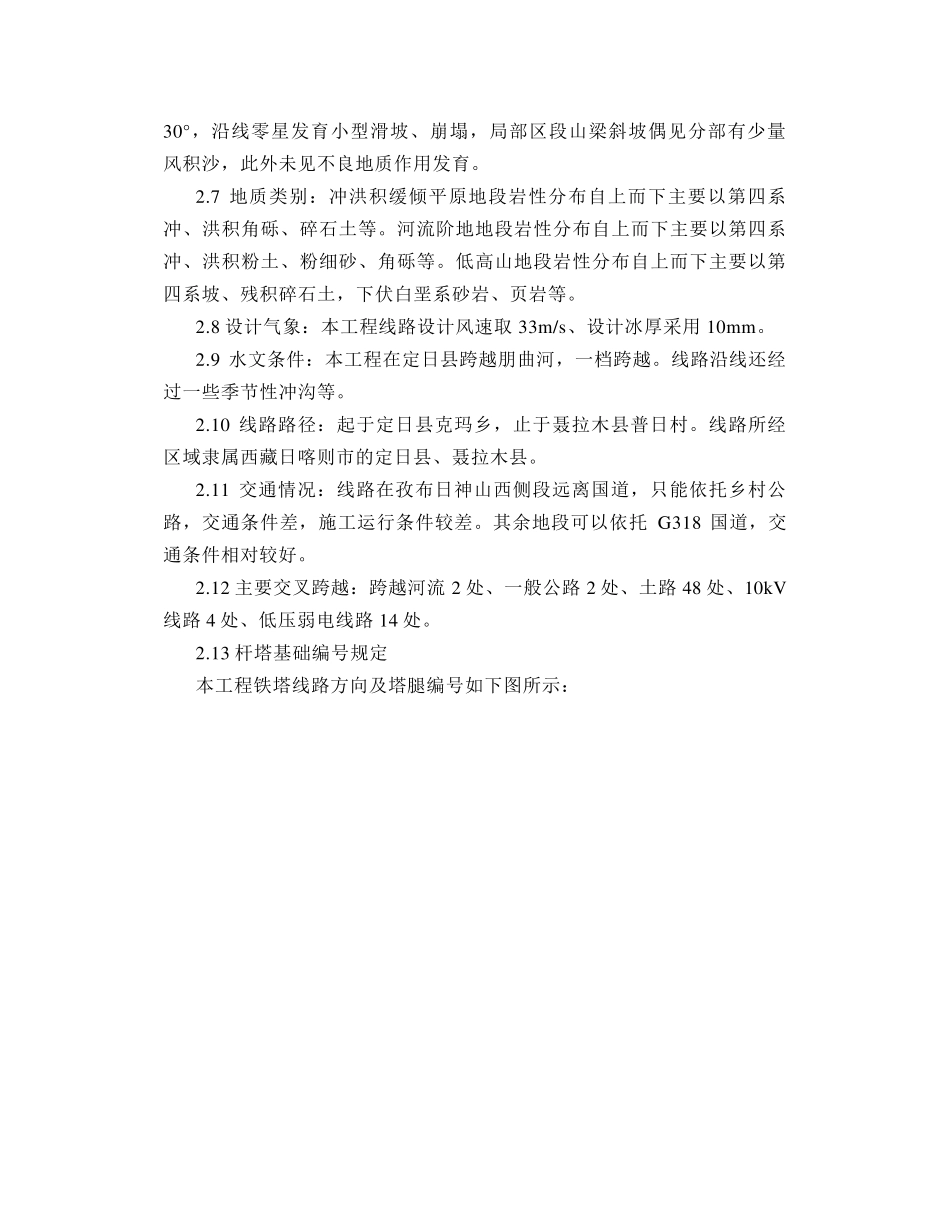

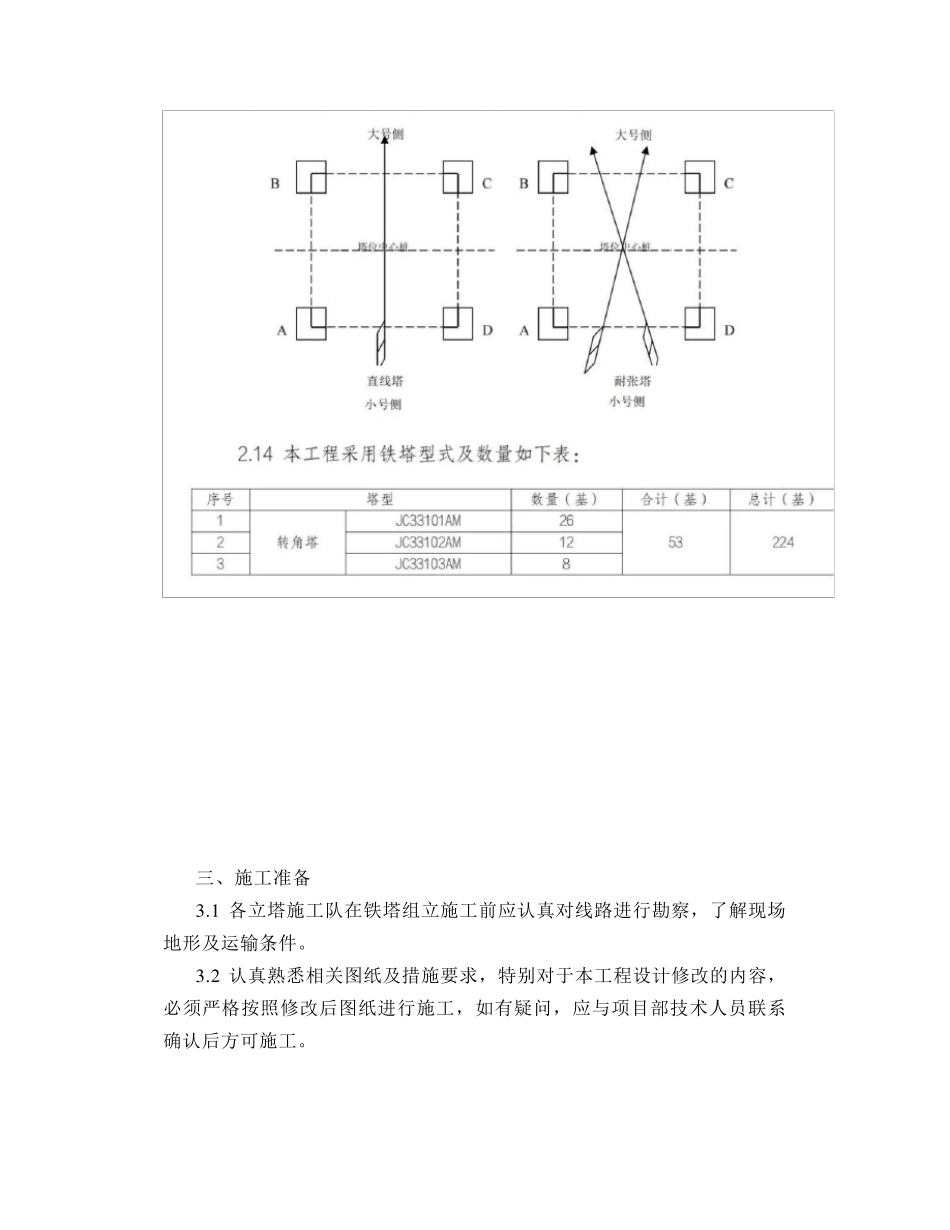

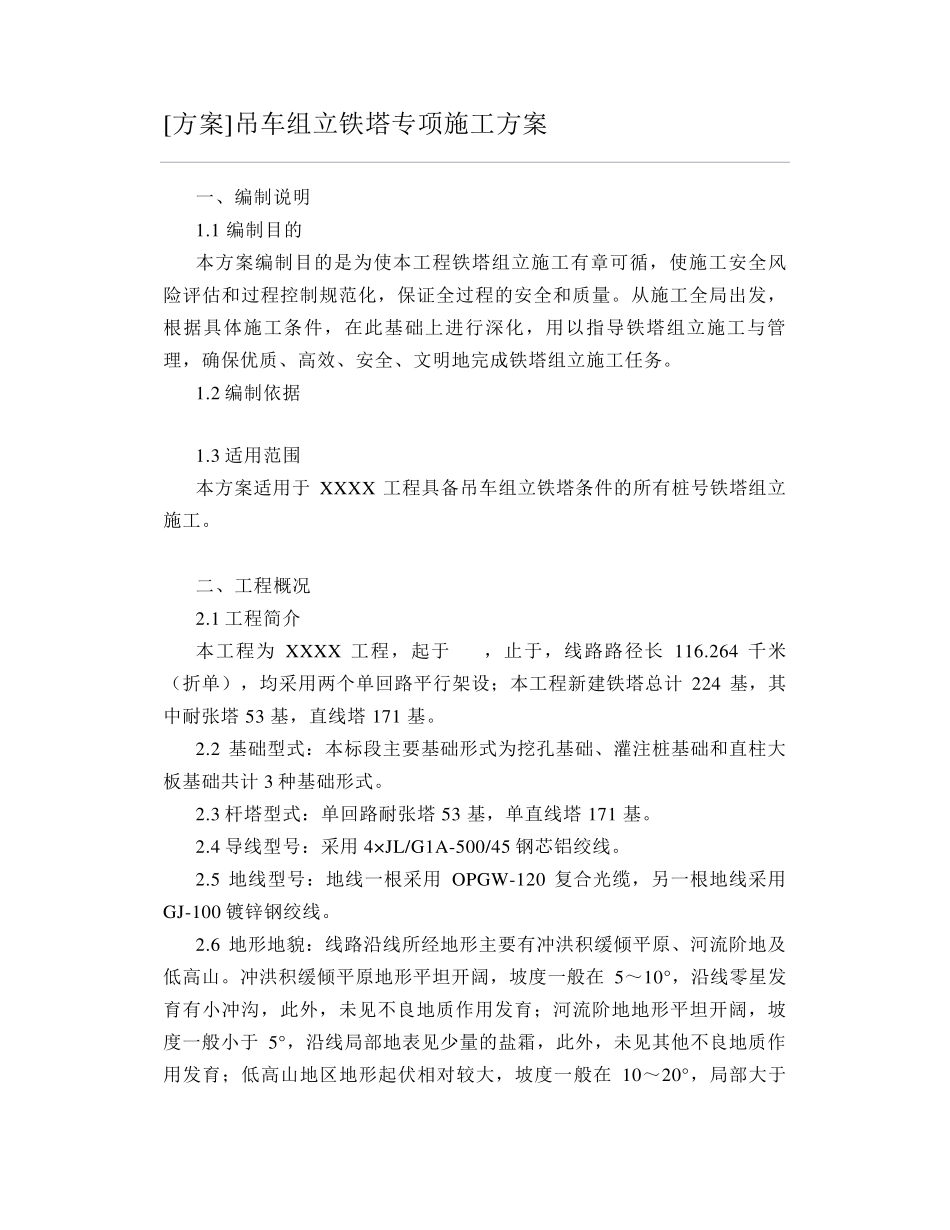

[方案]吊车组立铁塔专项施工方案 一、编制说明 1.1 编制目的 本方案编制目的是为使本工程铁塔组立施工有章可循，使施工安全风险评估和过程控制规范化，保证全过程的安全和质量。从施工全局出发，根据具体施工条件，在此基础上进行深化，用以指导铁塔组立施工与管理，确保优质、高效、安全、文明地完成铁塔组立施工任务。 1.2 编制依据 1.3 适用范围 本方案适用于 XXXX 工程具备吊车组立铁塔条件的所有桩号铁塔组立施工。 二、工程概况 2.1 工程简介 本工程为 XXXX 工程，起于 ，止于，线路路径长 116.264 千米（折单），均采用两个单回路平行架设；本工程新建铁塔总计 224 基，其中耐张塔 53 基，直线塔 171 基。 2.2 基础型式：本标段主要基础形式为挖孔基础、灌注桩基础和直柱大板基础共计 3 种基础形式。 2.3 杆塔型式：单回路耐张塔 53 基，单直线塔 171 基。 2.4 导线型号：采用 4×JL/G1A-500/45 钢芯铝绞线。 2.5 地线型号：地线一根采用 OPGW-120 复合光缆，另一根地线采用GJ-100 镀锌钢绞线。 2.6 地形地貌：线路沿线所经地形主要有冲洪积缓 倾 平原 、河 流 阶 地及低 高山 。冲洪积缓 倾 平原 地形平坦 开 阔 ，坡 度 一般 在 5～ 10°，沿线零 星 发育 有小 冲沟 ，此外 ，未 见 不 良 地质作 用发育 ；河 流 阶 地地形平坦 开 阔 ，坡度 一般 小 于 5°，沿线局部 地表 见 少 量的盐 霜 ，此外 ，未 见 其他 不 良 地质作用发育 ；低 高山 地区 地形起伏 相 对 较 大，坡 度 一般 在 10～ 20°，局部 大于30°，沿线零星发育小型滑坡、崩塌，局部区段山梁斜坡偶见分部有少量风积沙，此外未见不良地质作用发育。 2.7 地质类别：冲洪积缓倾平原地段岩性分布自上而下主要以第四系冲、洪积角砾、碎石土等。河流阶地地段岩性分布自上而下主要以第四系冲、洪积粉土、粉细砂、角砾等。低高山地段岩性分布自上而下主要以第四系坡、残积碎石土，下伏白垩系砂岩、页岩等。 2.8 设计气象：本工程线路设计风速取 33m/s、设计冰厚采用 10mm。 2.9 水文条件：本工程在定日县跨越朋曲河，一档跨越。线路沿线还经过一些季节性冲沟等。 2.10 线路路径：起于定日县克玛乡，止于聂拉木县普日村。线路所经区域隶属西藏日喀则市的定日县、聂拉木县。 2.11 交通情况：线路在孜布日神山西侧段远离国道，只能依托乡村公路，...
