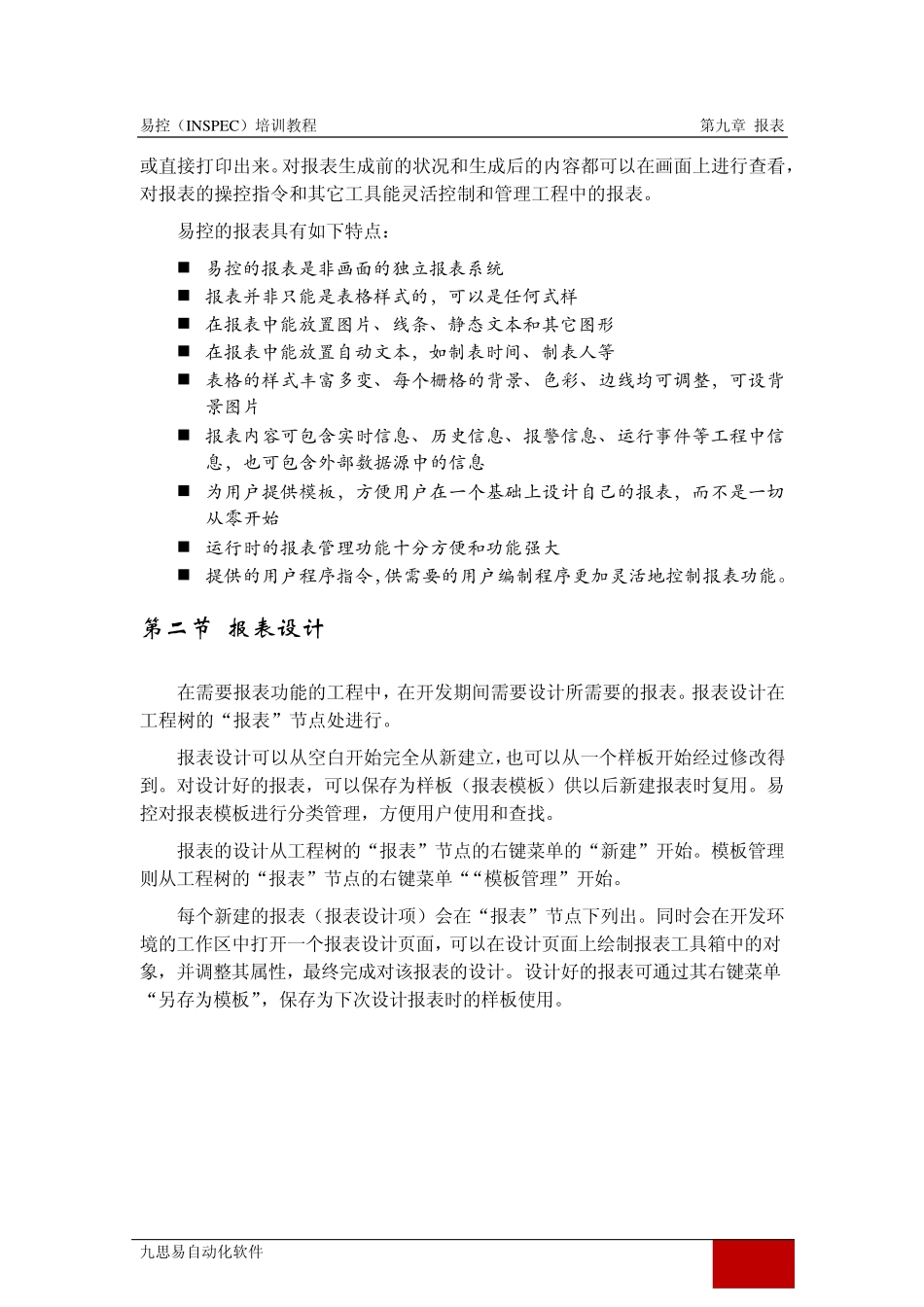

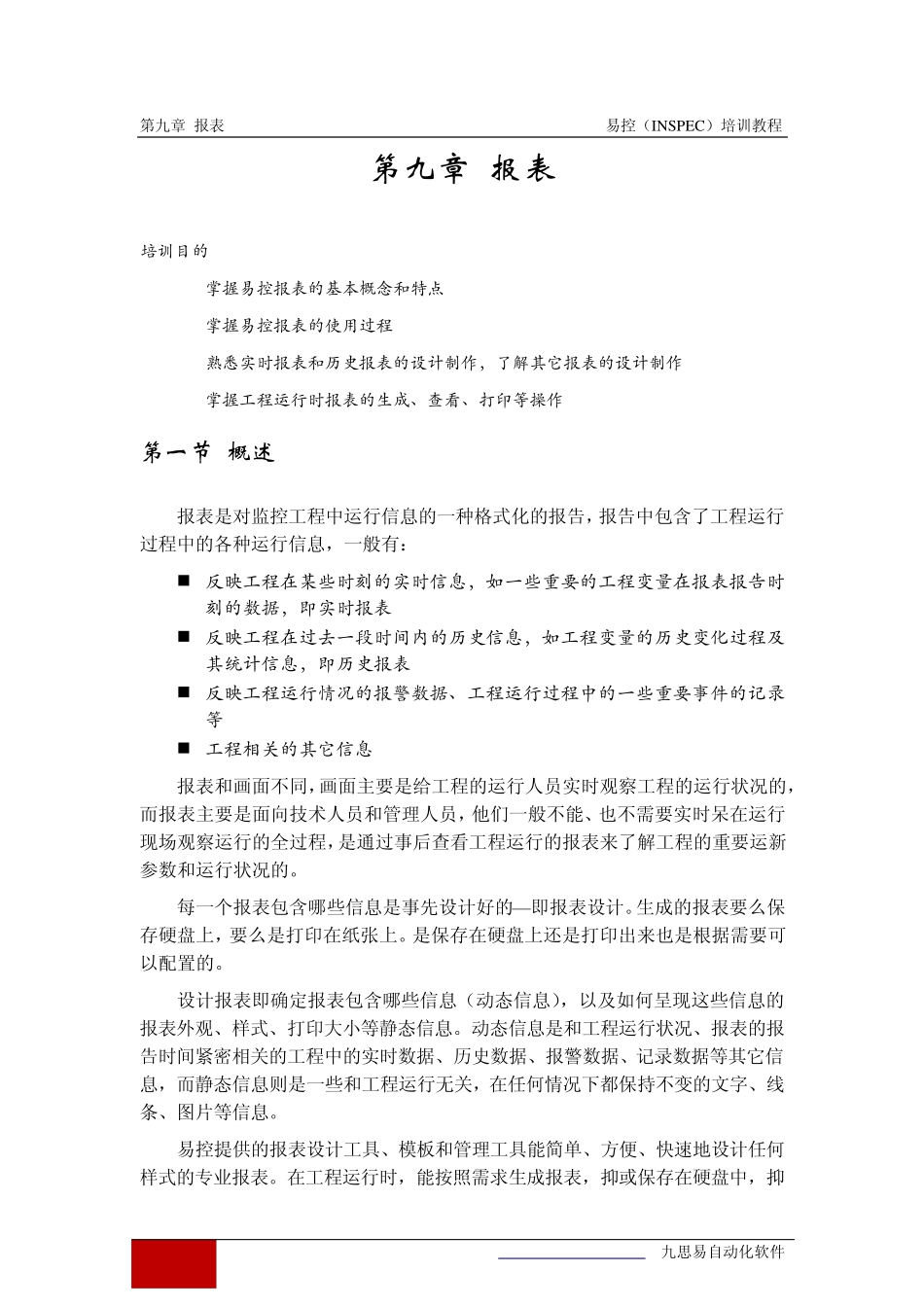

第九章 报表 易控(INSPEC)培训教程 176 WWW.CONTROLEASE.COM 九思易自动化软件 第九章 报表 培训目的 1. 掌握易控报表的基本概念和特点 2. 掌握易控报表的使用过程 3. 熟悉实时报表和历史报表的设计制作,了解其它报表的设计制作 4. 掌握工程运行时报表的生成、查看、打印等操作 第一节 概述 报表是对监控工程中运行信息的一种格式化的报告,报告中包含了工程运行过程中的各种运行信息,一般有: 反映工程在某些时刻的实时信息,如一些重要的工程变量在报表报告时刻的数据,即实时报表 反映工程在过去一段时间内的历史信息,如工程变量的历史变化过程及其统计信息,即历史报表 反映工程运行情况的报警数据、工程运行过程中的一些重要事件的记录等 工程相关的其它信息 报表和画面不同,画面主要是给工程的运行人员实时观察工程的运行状况的,而报表主要是面向技术人员和管理人员,他们一般不能、也不需要实时呆在运行现场观察运行的全过程,是通过事后查看工程运行的报表来了解工程的重要运新参数和运行状况的。 每一个报表包含哪些信息是事先设计好的—即报表设计。生成的报表要么保存硬盘上,要么是打印在纸张上。是保存在硬盘上还是打印出来也是根据需要可以配置的。 设计报表即确定报表包含哪些信息(动态信息),以及如何呈现这些信息的报表外观、样式、打印大小等静态信息。动态信息是和工程运行状况、报表的报告时间紧密相关的工程中的实时数据、历史数据、报警数据、记录数据等其它信息,而静态信息则是一些和工程运行无关,在任何情况下都保持不变的文字、线条、图片等信息。 易控提供的报表设计工具、模板和管理工具能简单、方便、快速地设计任何样式的专业报表。在工程运行时,能按照需求生成报表,抑或保存在硬盘中,抑易控(INSPEC)培训教程 第九章 报表 九思易自动化软件 WWW.CONTROLEASE.COM 177 或直接打印出来。对报表生成前的状况和生成后的内容都可以在画面上进行查看,对报表的操控指令和其它工具能灵活控制和管理工程中的报表。 易控的报表具有如下特点: 易控的报表是非画面的独立报表系统 报表并非只能是表格样式的,可以是任何式样 在报表中能放臵图片、线条、静态文本和其它图形 在报表中能放臵自动文本,如制表时间、制表人等 表格的样式丰富多变、每个栅格的背景、色彩、边线均可调整,可设背景图片 报表内容可包含实时信息、历史...
