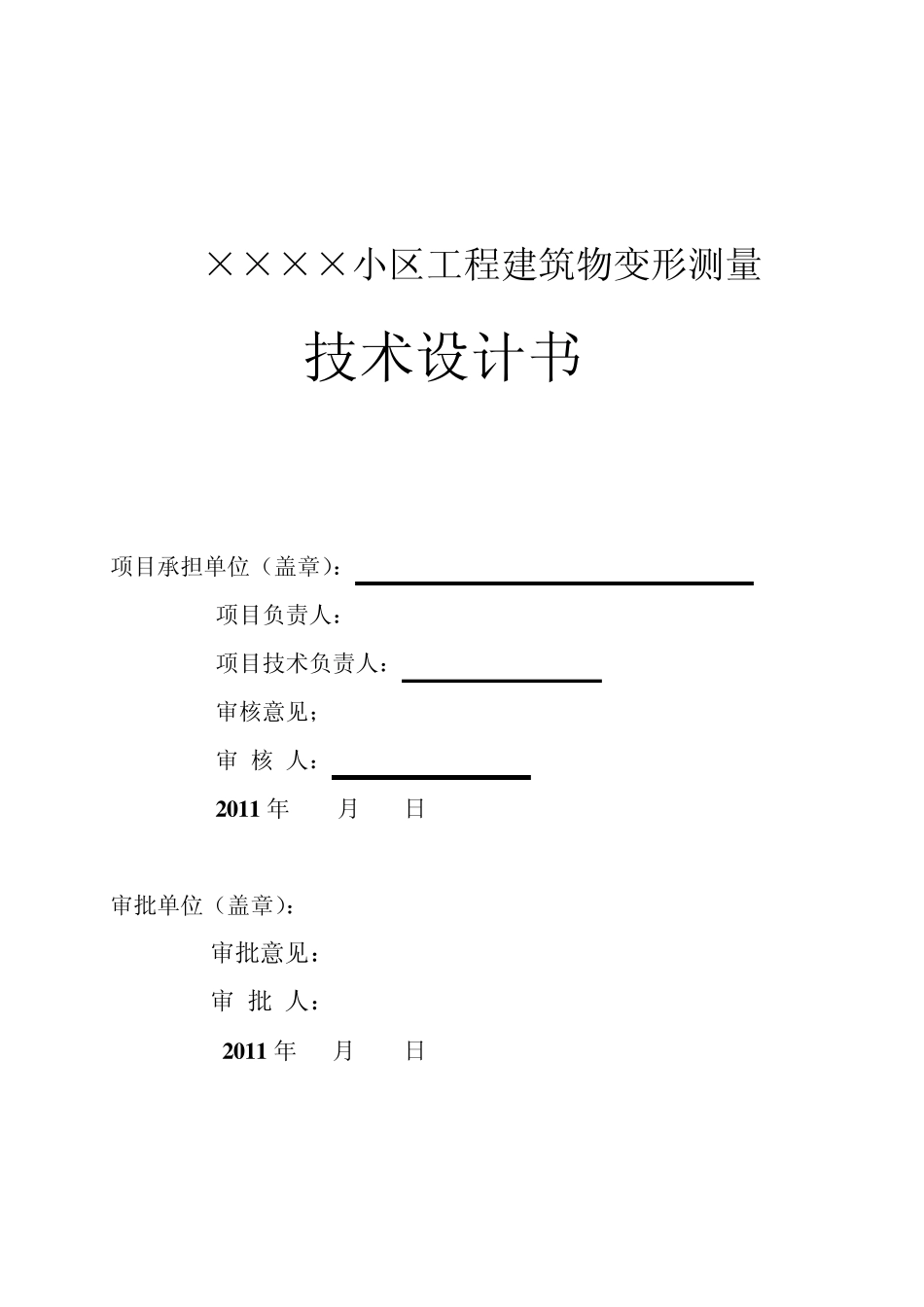

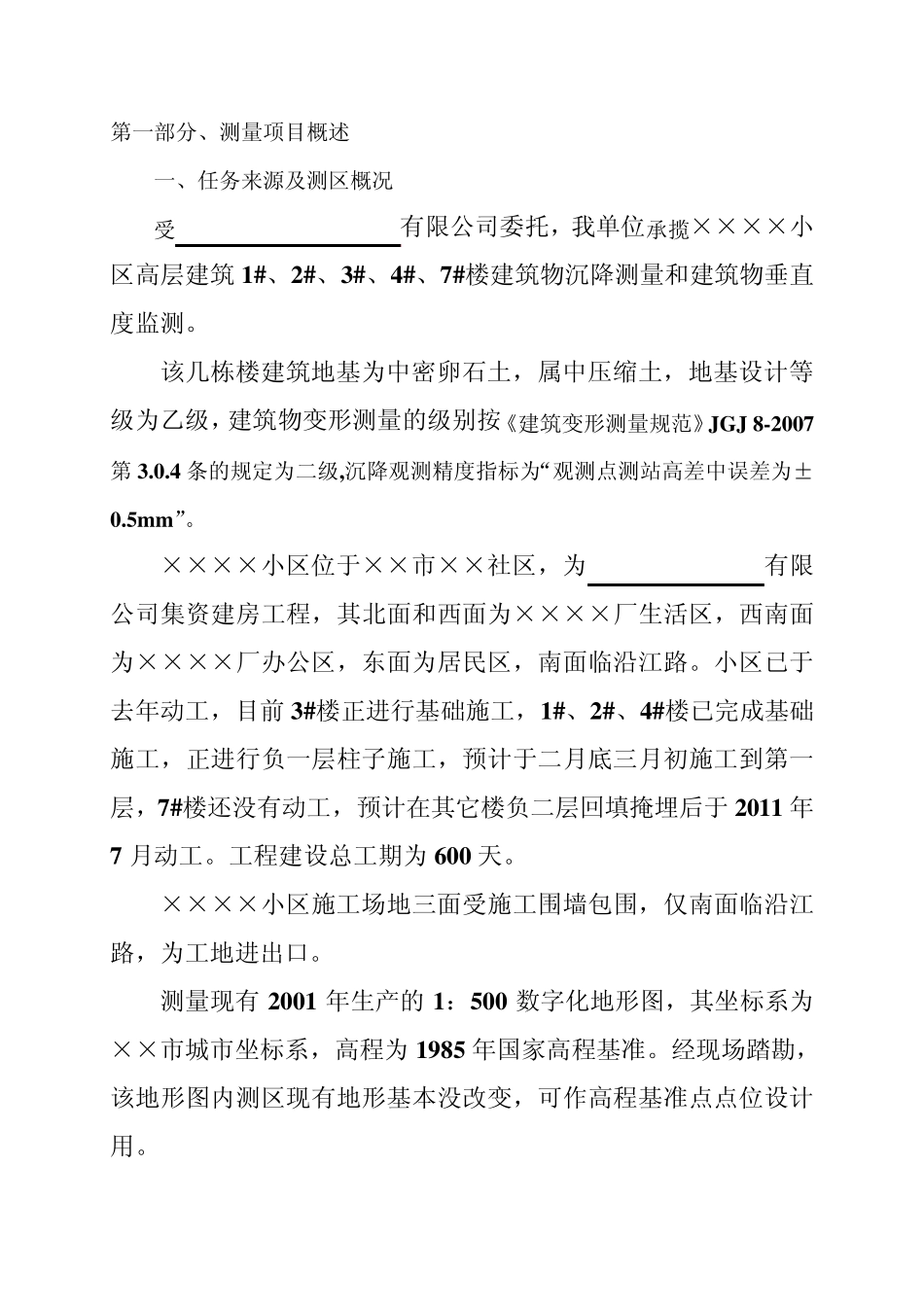

××××小区工程建筑物变形测量 技术设计书 项目承担单位（盖章）： 项目负责人： 项目技术负责人： 审核意见； 审 核 人： 2 0 1 1 年 月 日 审批单位（盖章）： 审批意见： 审 批 人： 2 0 1 1 年 月 日 第一部分、测量项目概述 一、任务来源及测区概况 受 有限公司委托，我单位承揽××××小区高层建筑1#、2#、3#、4#、7#楼建筑物沉降测量和建筑物垂直度监测。 该几栋楼建筑地基为中密卵石土，属中压缩土，地基设计等级为乙级，建筑物变形测量的级别按《建筑变形测量规范》JGJ 8-2007第3.0.4 条的规定为二级,沉降观测精度指标为“观测点测站高差中误差为±0.5m m ”。 ××××小区位于××市××社区，为 有限公司集资建房工程，其北面和西面为××××厂生活区，西南面为××××厂办公区，东面为居民区，南面临沿江路。小区已于去年动工，目前 3#楼正进行基础施工，1#、2#、4#楼已完成基础施工，正进行负一层柱子施工，预计于二月底三月初施工到第一层，7#楼还没有动工，预计在其它楼负二层回填掩埋后于 2011 年7 月动工。工程建设总工期为600 天。 ××××小区施工场地三面受施工围墙包围，仅南面临沿江路，为工地进出口。 测量现有2001 年生产的1：500 数字化地形图，其坐标系为××市城市坐标系，高程为1985 年国家高程基准。经现场踏勘，该地形图内测区现有地形基本没改变，可作高程基准点点位设计用。 二、测量项目内容 按照委托方要求，测量项目内容为： 1、1#、2#、3#、4#、7#楼施工期、使用期头三年的建筑物沉降测量： 沉降测量周期在施工期，每增加4 层观测一次，建筑封顶时必须观测一次。 测量次数为：1#楼16 层（含负一层）施工期测量5 次，2#楼17 层（含负一层）施工期测量6 次，3#楼27 层（含负一层）施工期测量8 次，4#楼27层（含负一层）施工期测量8 次，7#楼25 层（含负一层）施工期测量7 次。 使用期的观测周期为：1#、2#、3#、4#、7#均按时间间隔均匀地观测，第一年测量4 次、第二年测量2 次、第三年测量1 次。 2、1#、2#、3#、4#、7#楼建筑物垂直度测量 1#、2#楼应在总高H≤30m 、30m ＜H≤60m 区间和建筑物最高层时各测量1 次。 3#、4#、7#楼应在总高H≤30m 、30m ＜H≤60m 、60m ＜H≤90m 区间和建筑物最高层时各测量1 次。 三、测量项目所执行的技术标准 建筑物沉降测量依据《建筑变形测量规范》JGJ 8-2007 执行； 建筑物垂...
