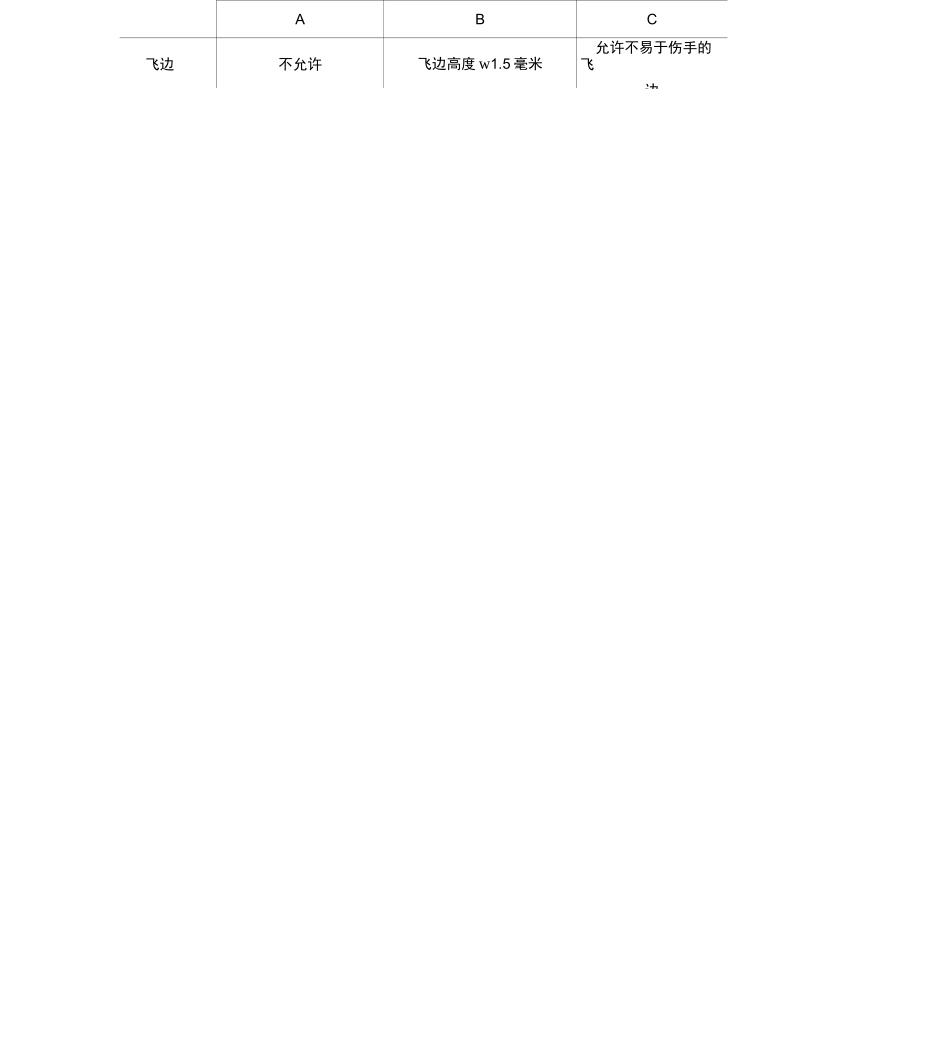

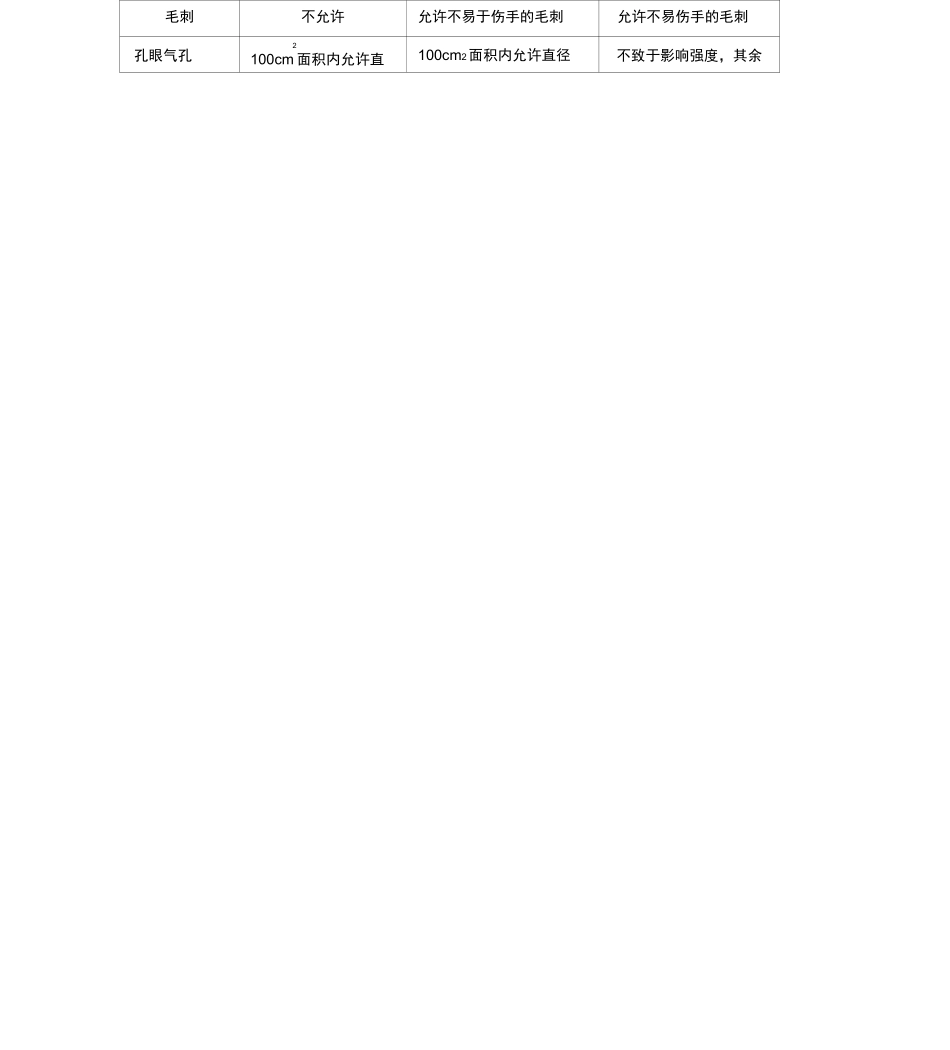

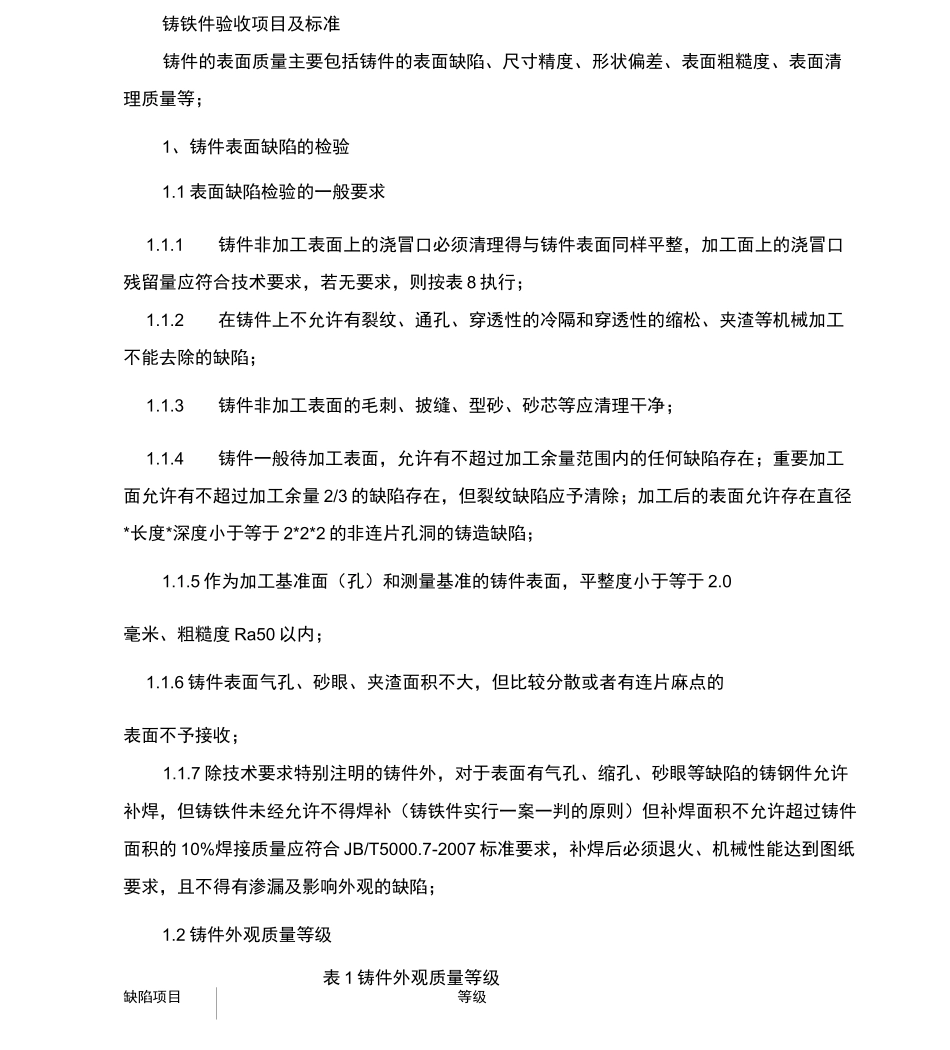

铸铁件验收项目及标准铸件的表面质量主要包括铸件的表面缺陷、尺寸精度、形状偏差、表面粗糙度、表面清理质量等；1、铸件表面缺陷的检验1.1 表面缺陷检验的一般要求1.1.1铸件非加工表面上的浇冒口必须清理得与铸件表面同样平整，加工面上的浇冒口残留量应符合技术要求，若无要求，则按表 8 执行；1.1.2在铸件上不允许有裂纹、通孔、穿透性的冷隔和穿透性的缩松、夹渣等机械加工不能去除的缺陷；1.1.3铸件非加工表面的毛刺、披缝、型砂、砂芯等应清理干净；1.1.4铸件一般待加工表面，允许有不超过加工余量范围内的任何缺陷存在；重要加工面允许有不超过加工余量 2/3 的缺陷存在，但裂纹缺陷应予清除；加工后的表面允许存在直径*长度*深度小于等于 2*2*2 的非连片孔洞的铸造缺陷；1.1.5 作为加工基准面（孔）和测量基准的铸件表面，平整度小于等于 2.0毫米、粗糙度 Ra50 以内；1.1.6 铸件表面气孔、砂眼、夹渣面积不大，但比较分散或者有连片麻点的表面不予接收；1.1.7 除技术要求特别注明的铸件外，对于表面有气孔、缩孔、砂眼等缺陷的铸钢件允许补焊，但铸铁件未经允许不得焊补（铸铁件实行一案一判的原则）但补焊面积不允许超过铸件面积的 10%焊接质量应符合 JB/T5000.7-2007 标准要求，补焊后必须退火、机械性能达到图纸要求，且不得有渗漏及影响外观的缺陷；1.2 铸件外观质量等级表 1 铸件外观质量等级缺陷项目等级ABC飞边不允许飞边高度 w1.5 毫米允许不易于伤手的飞边毛刺不允许允许不易于伤手的毛刺允许不易伤手的毛刺孔眼气孔2100cm 面积内允许直100cm2面积内允许直径不致于影响强度，其余针孔径不大于 02mm 深度不超过壁厚 1/4 的孔眼 2个，两处距离〉60mm整个铸件不超过 4 个不大于 03mm 深度不超过壁厚 1/3 的孔眼 2 处，两处距离〉60mm 整个铸件不超过 8 个不做要求渣眼缩孔不致于影响强度裂纹不允许不允许不允许冷隔 1沟槽夹砂结疤不允许2100cm 面积内允许面积不超过 8cm 的缺陷 2 处；整个铸件不超过 4 处不致于影响强度皱皮不允许不明显引人注意缩陷不允许不允许不允许缺肉1、一般零部件米用 B 级精度，在检查过程中，如有一个或多个项目超出 B 级精度要求的零部件均判定为不合格；2、影响到零部件安全、性能的部位，外观质量采用 A 级精度，如果有一个或多个项目超出规定级精度要求的零部件均判定为不合格；2、铸件尺寸的检验2.1 铸件毛坯尺寸公差铸件尺寸公差应按毛坯图或技...
