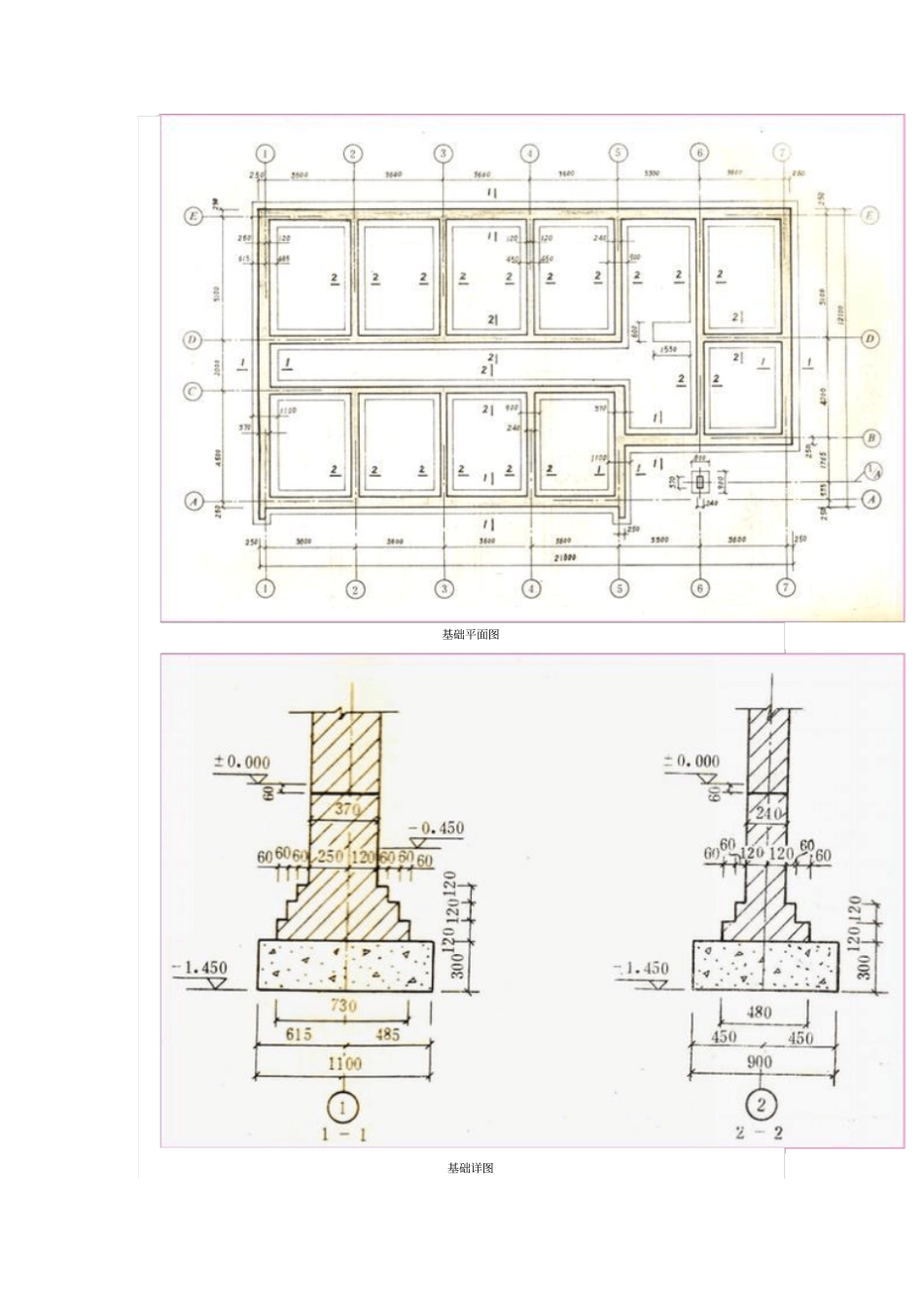

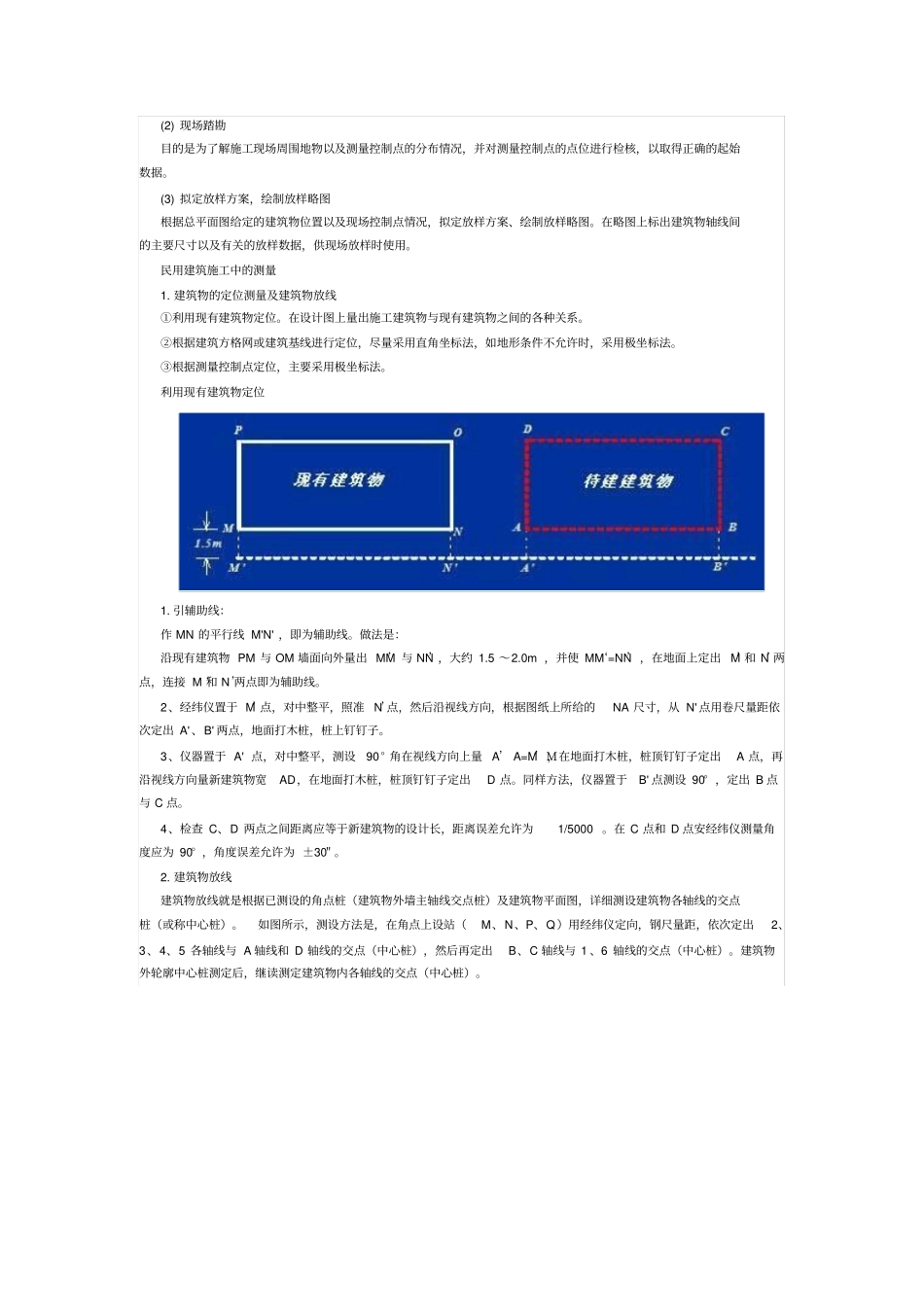

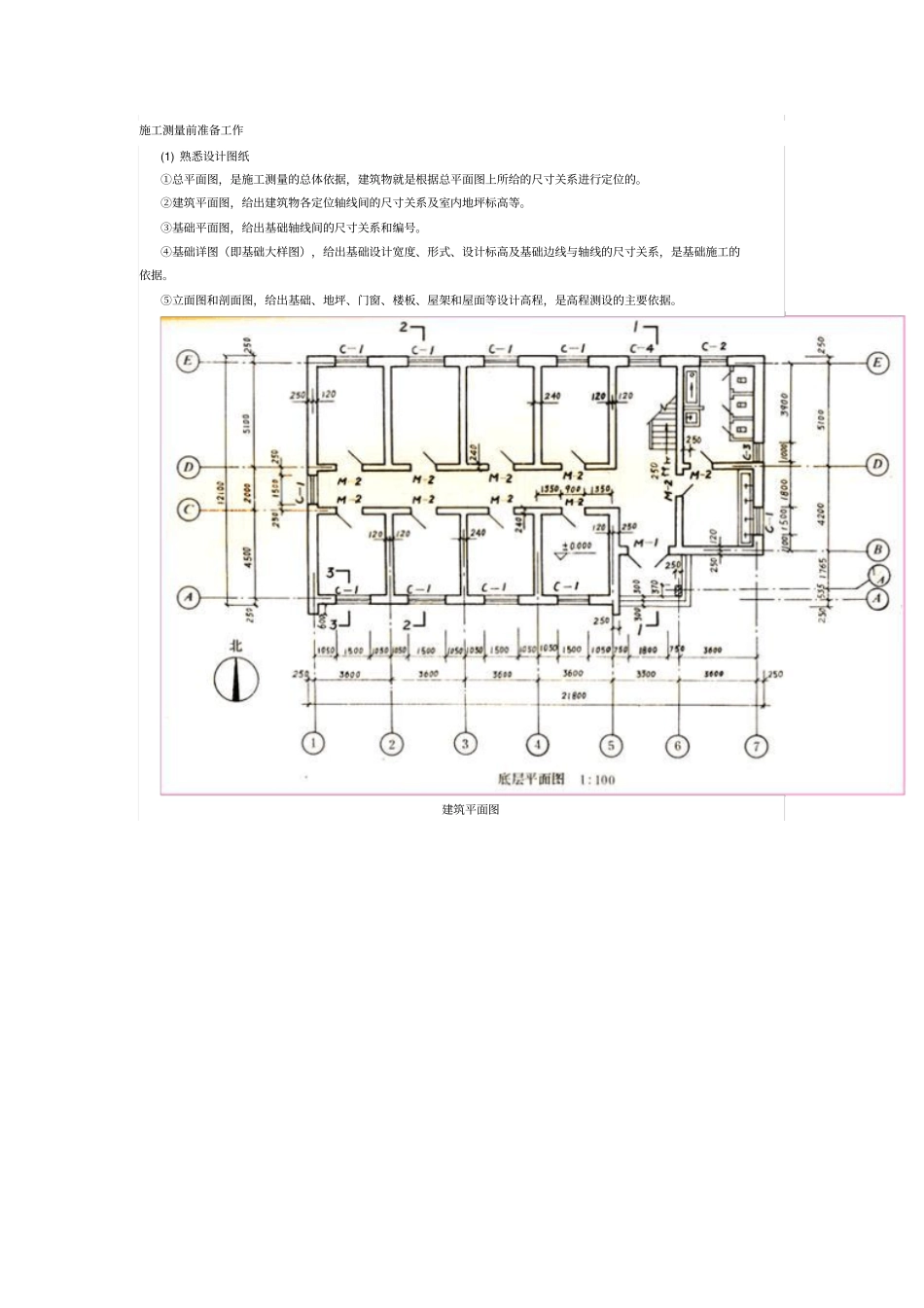

施工测量前准备工作(1) 熟悉设计图纸①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。②建筑平面图，给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。③基础平面图，给出基础轴线间的尺寸关系和编号。④基础详图（即基础大样图），给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系，是基础施工的依据。⑤立面图和剖面图，给出基础、地坪、门窗、楼板、屋架和屋面等设计高程，是高程测设的主要依据。建筑平面图基础平面图基础详图(2) 现场踏勘目的是为了解施工现场周围地物以及测量控制点的分布情况，并对测量控制点的点位进行检核，以取得正确的起始数据。(3) 拟定放样方案，绘制放样略图根据总平面图给定的建筑物位置以及现场控制点情况，拟定放样方案、绘制放样略图。在略图上标出建筑物轴线间的主要尺寸以及有关的放样数据，供现场放样时使用。民用建筑施工中的测量1. 建筑物的定位测量及建筑物放线①利用现有建筑物定位。在设计图上量出施工建筑物与现有建筑物之间的各种关系。②根据建筑方格网或建筑基线进行定位，尽量采用直角坐标法，如地形条件不允许时，采用极坐标法。③根据测量控制点定位，主要采用极坐标法。利用现有建筑物定位1. 引辅助线：作 MN 的平行线 M'N' ，即为辅助线。做法是：沿现有建筑物 PM 与 OM 墙面向外量出 MM’ 与 NN’，大约 1.5 ～2.0m ，并使 MM‘=NN’ ，在地面上定出M’和 N’两点，连接 M‘和 N’两点即为辅助线。2、经纬仪置于 M’点，对中整平，照准N’点，然后沿视线方向，根据图纸上所给的NA 尺寸，从 N' 点用卷尺量距依次定出 A'、B' 两点，地面打木桩，桩上钉钉子。3、仪器置于 A' 点，对中整平，测设90° 角在视线方向上量A’ A=M’M，在地面打木桩，桩顶钉钉子定出A 点，再沿视线方向量新建筑物宽AD，在地面打木桩，桩顶钉钉子定出D 点。同样方法，仪器置于B' 点测设 90° ，定出 B 点与 C 点。4、检查 C、D 两点之间距离应等于新建筑物的设计长，距离误差允许为1/5000 。在 C 点和 D 点安经纬仪测量角度应为 90° ，角度误差允许为 ±30″ 。2. 建筑物放线建筑物放线就是根据已测设的角点桩（建筑物外墙主轴线交点桩）及建筑物平面图，详细测设建筑物各轴线的交点桩（或称中心桩）。如图所示，测设方法是，在角点上设站（M、N、P、Q）用经纬仪定向，钢尺量距，依次定出2、3、4、5 各...
