气化炉筑炉施工组织方案VIP免费

气化炉筑炉施工组织方案_第1页
1/23
气化炉筑炉施工组织方案_第2页
2/23
气化炉筑炉施工组织方案_第3页
3/23

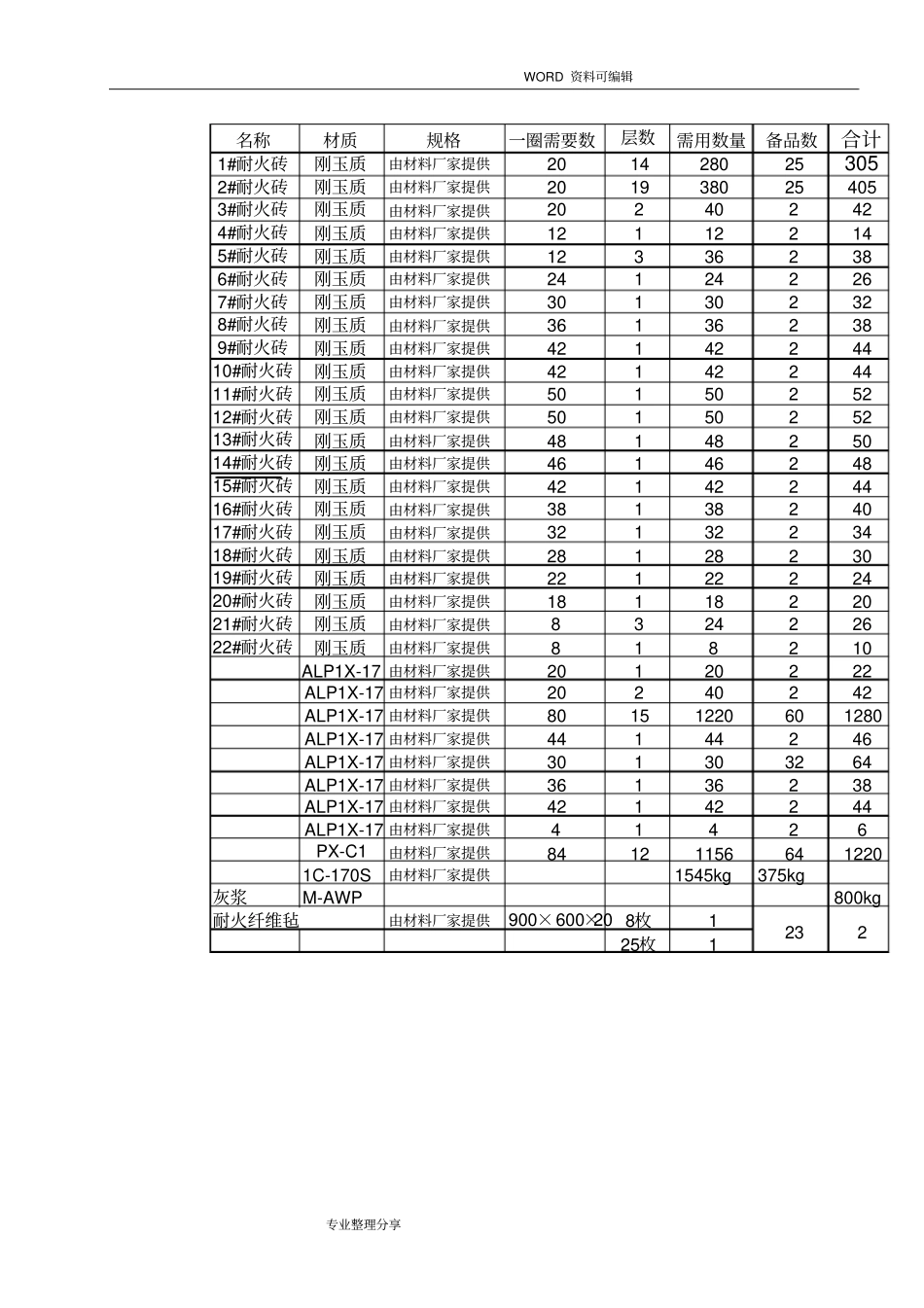

WORD 资料可编辑专业整理分享一、 编制依据1. 中国石化集团兰州设计院所设计施工图;2. 《工业炉砌筑工程施工及验收规范》GBJ211-88;3. 《化工用炉砌筑工程施工及验收规范》HGJ227-84。二、 概况1. 工程概况本工程为乌石化公司化肥气化装置气化炉拱顶隔热衬里改造,由中国石化集团兰州设计院设计。改造目的是为了增大气化炉炉顶隔热衬里的厚度,降低炉壳温度。炉顶部隔热耐火层由内到外依次为刚玉质异形砖、氧化铝耐火浇注料、陶纤毡。炉内净直径最大为φ1371,最小直径φ 254,施工面很窄,炉内操作比较困难,要求砌筑质量高,施工强度很大。拱顶改造与气化炉检修同时进行。2. 主要工程量刚玉砖: 1320块;刚玉空心球砖: 8 块;轻质隔热砖: 1156块;高铝砖: 1436块;陶纤毯: 37m2;隔热耐火浇注料: 2m3;三、 施工顺序拆除拱顶、 筒体及炉底耐火材料→清理炉子→砌筑炉子底部出气口处耐火砖→浇注炉子底部耐火浇筑料→砌筑炉子筒体耐火砖及隔热砖→支模砌WORD 资料可编辑专业整理分享筑拱顶刚玉砖及浇筑耐火浇注料→拆除炉子内部架子,清扫→砌筑炉子锥型底部耐火砖。四、施工准备1. 施工机具及场地的准备本气化炉施工包括砌砖和隔热耐火浇注料施工。刚玉砖砌筑前必须进行预砌筑,应准备预砌筑场地,场地要求平整、干净。耐火浇注料施工需要搅拌场地和材料堆放场地, 搅拌场地应有水源和电,材料堆放场地应防潮、防雨。搅拌用搅拌机设在气化炉平台上,水源及电接到平台上。筑炉用材料用车间的电动葫芦运输到位。2. 材料的准备根据设计要求,筑炉材料由洛阳耐火材料研究院生产,定货由业主负责,需用耐火材料数量如下表:WORD 资料可编辑专业整理分享名称材质规格一圈需要数层数需用数量备品数合计1#耐火砖刚玉质由材料厂家提供2014280253052#耐火砖刚玉质由材料厂家提供2019380254053#耐火砖刚玉质由材料厂家提供202402424#耐火砖刚玉质由材料厂家提供121122145#耐火砖刚玉质由材料厂家提供123362386#耐火砖刚玉质由材料厂家提供241242267#耐火砖刚玉质由材料厂家提供301302328#耐火砖刚玉质由材料厂家提供361362389#耐火砖刚玉质由材料厂家提供4214224410#耐火砖刚玉质由材料厂家提供4214224411#耐火砖刚玉质由材料厂家提供5015025212#耐火砖刚玉质由材料厂家提供5015025213#耐火砖刚玉质由材料厂家提供4814825014#耐火砖刚玉质由材料厂家提供4614624815#耐火砖刚玉质由材料厂家提供4214224416#耐火砖刚玉质由材料厂...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

气化炉筑炉施工组织方案
